BETRIEBSANLEITUNG
de
6.2 Mittelwertfilter (AVG)
12 B E T R I E B S A N L E I T U N G | PowerProx Mini – WTT4SLC
Min. distance from object to background in mm (inch)
150
(5.91)
6%/90%
125
(4.92)
100
(3.94)
75
(2.95)
90%/90%
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Speed

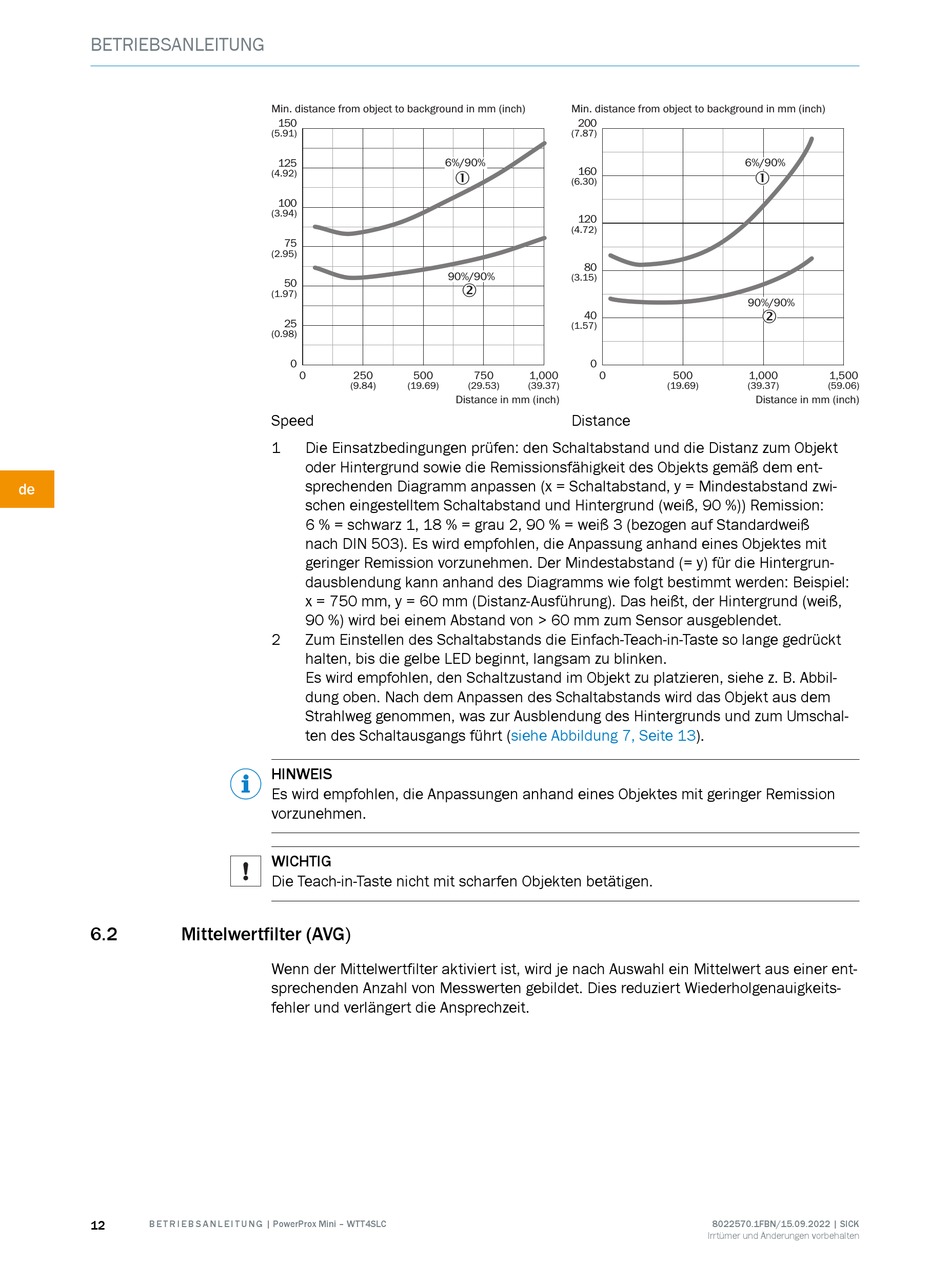

1 Die Einsatzbedingungen prüfen: den Schaltabstand und die Distanz zum Objekt
oder Hintergrund sowie die Remissionsfähigkeit des Objekts gemäß dem ent‐
sprechenden Diagramm anpassen (x = Schaltabstand, y = Mindestabstand zwi‐
schen eingestelltem Schaltabstand und Hintergrund (weiß, 90 %)) Remission:
6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standardweiß
nach DIN 503). Es wird empfohlen, die Anpassung anhand eines Objektes mit
geringer Remission vorzunehmen. Der Mindestabstand (= y) für die Hintergrun‐
dausblendung kann anhand des Diagramms wie folgt bestimmt werden: Beispiel:
x = 750 mm, y = 60 mm (Distanz-Ausführung). Das heißt, der Hintergrund (weiß,
90 %) wird bei einem Abstand von > 60 mm zum Sensor ausgeblendet.
2 Zum Einstellen des Schaltabstands die Einfach-Teach-in-Taste so lange gedrückt
halten, bis die gelbe LED beginnt, langsam zu blinken.
Es wird empfohlen, den Schaltzustand im Objekt zu platzieren, siehe z. B. Abbil‐
dung oben. Nach dem Anpassen des Schaltabstands wird das Objekt aus dem
Strahlweg genommen, was zur Ausblendung des Hintergrunds und zum Umschal‐
ten des Schaltausgangs führt
HINWEIS
Es wird empfohlen, die Anpassungen anhand eines Objektes mit geringer Remission
vorzunehmen.
WICHTIG
Die Teach-in-Taste nicht mit scharfen Objekten betätigen.
Wenn der Mittelwertfilter aktiviert ist, wird je nach Auswahl ein Mittelwert aus einer ent‐
sprechenden Anzahl von Messwerten gebildet. Dies reduziert Wiederholgenauigkeits‐
fehler und verlängert die Ansprechzeit.
Min. distance from object to background in mm (inch)
200
(7.87)
160
1
(6.30)
120
(4.72)
80
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Distance
(siehe Abbildung 7, Seite
6%/90%
1
90%/90%
2
500 1,000 1,500
(19.69) (39.37) (59.06)
Distance in mm (inch)
13).
