Dibujos Acotados - SICK PowerProx Mini WTT4SLC Betriebsanleitung

Tabla 7: Tamaño del spot
Radius lightspot mm (inch)
2.5
(0.10)
2
(0.08)
1.5
(0.06)
1
(0.04)
0.5
(0.02)
0
-0.5
-(0.02)
-1
-(0.04)
-1.5
-(0.06)
-2
-(0.08)
-2.5
-(0.10)
0 200 400 600 800
(7.87) (15.75) (23.62) (31.50)
10.2

Dibujos acotados

12.2
(0.48)
1
2
M8
3 4
5

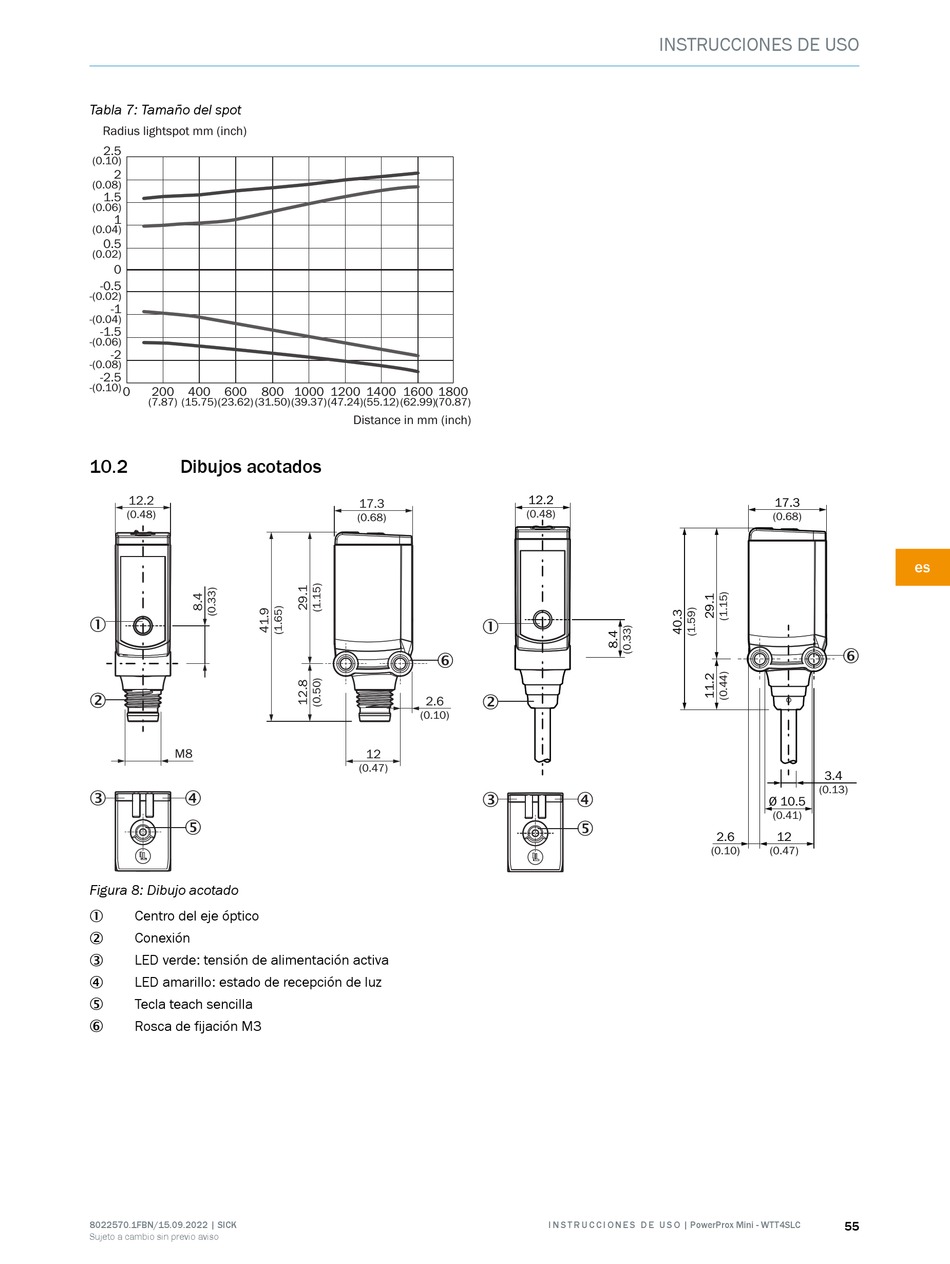

Figura 8: Dibujo acotado
Centro del eje óptico
1
Conexión
2
LED verde: tensión de alimentación activa
3
LED amarillo: estado de recepción de luz
4
Tecla teach sencilla
5
Rosca de fijación M3
6
8022570.1FBN/15.09.2022 | SICK
Sujeto a cambio sin previo aviso
1000 1200 1400 1600 1800
(39.37) (47.24) (55.12) (62.99) (70.87)
Distance in mm (inch)
17.3
(0.68)
6
2.6
(0.10)
12
(0.47)
INSTRUCCIONES DE USO
12.2
(0.48)
1
2
3 4
5
I N S T R U C C I O N E S D E U S O | PowerProx Mini - WTT4SLC
17.3
(0.68)
6
3.4
(0.13)
Ø 10.5
(0.41)
2.6 12
(0.10) (0.47)
55
es
