Ввод В Эксплуатацию - SICK PowerProx Mini WTT4SLC Betriebsanleitung

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

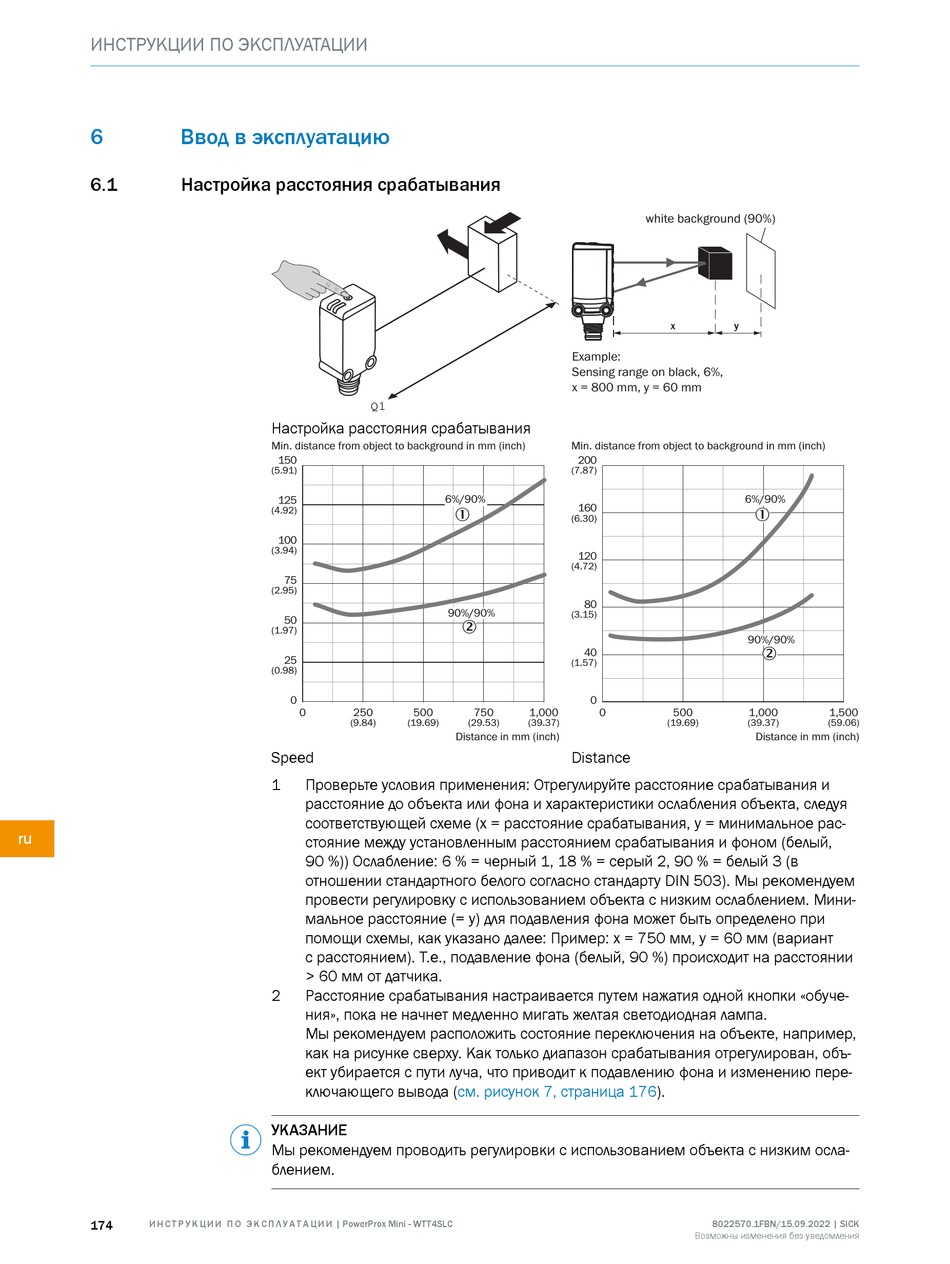

6 Ввод в эксплуатацию
6.1 Настройка расстояния срабатывания
ru
174 И Н С Т Р У К Ц И И П О Э К С П Л У А Т А Ц И И | PowerProx Mini - WTT4SLC
Q1
Настройка расстояния срабатывания
Min. distance from object to background in mm (inch)
150
(5.91)
6%/90%
125
(4.92)
100
(3.94)
75
(2.95)
90%/90%
50
(1.97)
25
(0.98)
0
0 250 500
(9.84) (19.69)
Speed
1 Проверьте условия применения: Отрегулируйте расстояние срабатывания и
расстояние до объекта или фона и характеристики ослабления объекта, следуя
соответствующей схеме (x = расстояние срабатывания, y = минимальное рас‐
стояние между установленным расстоянием срабатывания и фоном (белый,
90 %)) Ослабление: 6 % = черный 1, 18 % = серый 2, 90 % = белый 3 (в
отношении стандартного белого согласно стандарту DIN 503). Мы рекомендуем
провести регулировку с использованием объекта с низким ослаблением. Мини‐
мальное расстояние (= y) для подавления фона может быть определено при
помощи схемы, как указано далее: Пример: x = 750 мм, y = 60 мм (вариант
с расстоянием). Т.е., подавление фона (белый, 90 %) происходит на расстоянии
> 60 мм от датчика.
2 Расстояние срабатывания настраивается путем нажатия одной кнопки «обуче‐
ния», пока не начнет медленно мигать желтая светодиодная лампа.
Мы рекомендуем расположить состояние переключения на объекте, например,
как на рисунке сверху. Как только диапазон срабатывания отрегулирован, объ‐
ект убирается с пути луча, что приводит к подавлению фона и изменению пере‐
ключающего вывода
УКАЗАНИЕ
Мы рекомендуем проводить регулировки с использованием объекта с низким осла‐
блением.
Example:
Sensing range on black, 6%,
x = 800 mm, y = 60 mm
Min. distance from object to background in mm (inch)
200
(7.87)
160
1
(6.30)
120
(4.72)
80
(3.15)
2
40
(1.57)
0
750 1,000 0
(29.53) (39.37)
Distance in mm (inch)
Distance
(см. рисунок 7, страница 176).
white background (90%)
x y
6%/90%
1
90%/90%
2
500 1,000
(19.69) (39.37)
Distance in mm (inch)
8022570.1FBN/15.09.2022 | SICK
Возможны изменения без уведомления
1,500
(59.06)
