5
MONTAGE
5.4.4

Befestigung mit C-Fix-Halterung

50 B E T R I E B S A N L E I T U N G | miniTwin4
L
!

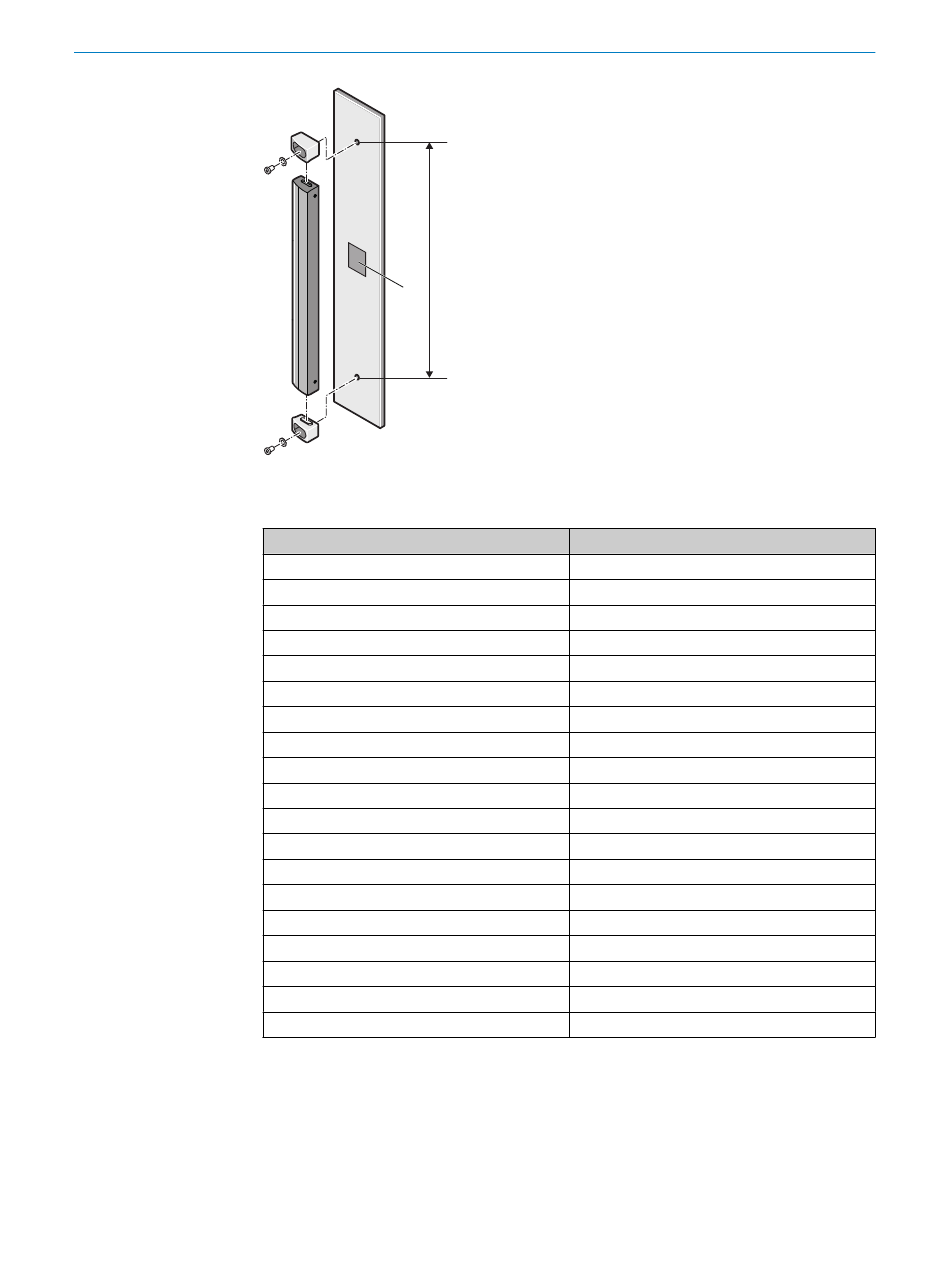

Abbildung 40: Montage des miniTwin4 mit O-Fix-Halterung
Tabelle 7: Bohrungsabstand bei Montage mit O-Fix-Halterung
Schutzfeldhöhe des Twin-Sticks in mm
120
180
240
300
360
420
480
540
600
660
720
780
840
900
960
1020
1080
1140
1200
Überblick
Die C-Fix-Halterung kann sehr flexibel am Twin-Stick positioniert werden. Sie führt nicht
zur Verlängerung der Ausmaße des Sicherheitslichtvorhangs miniTwin4.
Mit der C-Fix-Halterung können Twin-Sticks auf Stoß oder rechtwinklig zueinander mon‐
tiert werden, ohne dass sich die Auflösung an den Stoßstellen verschlechtert.
Bohrungsabstand L in mm
132,6
192,6
252,6
312,6
372,6
432,6
492,6
552,6
612,6
672,6
732,6
792,6
852,6
912,6
972,6
1032,6
1092,6
1152,6
1212,6
