4.3 Montaż urządzenia
pl
5

Instalacja elektryczna

136 I N S T R U K C J A E K S P L O A T A C J I | PowerProx Mini – WTT4SLC

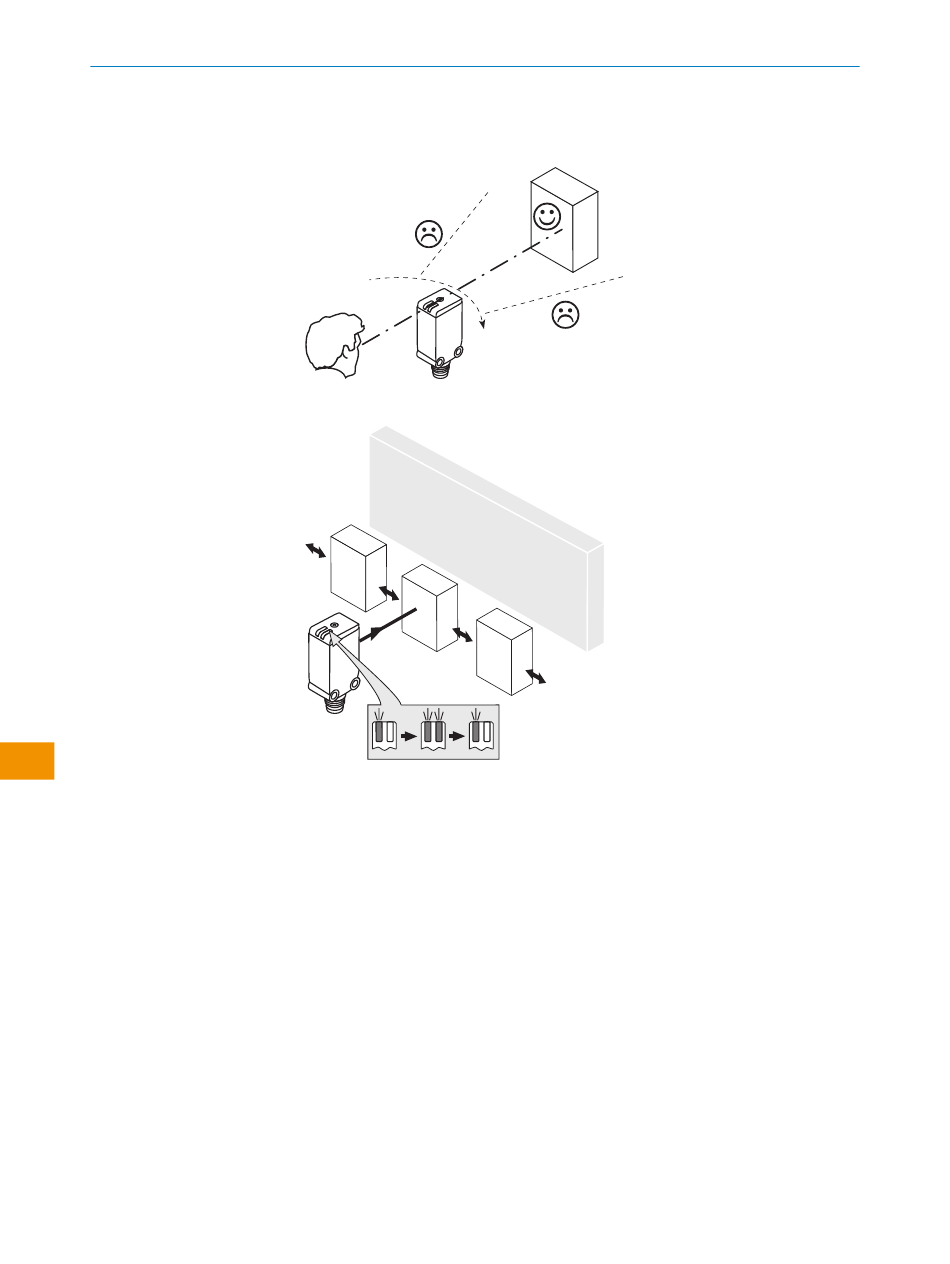

Rysunek 3: Ustawianie czujnika
Rysunek 4: Kierunek standardowy
1. Zamontować czujnik, używając odpowiedniego uchwytu montażowego (patrz oferta
akcesoriów SICK).
2. Należy zwrócić uwagę na maksymalny dozwolony moment dokręcenia czujnika
wynoszący 0,8 Nm.
3. Ustawić czujnik w stosunku do obiektu. Wybrać taką pozycję, aby czerwona wiązka
świetlna emitowana przez nadajnik znajdowała się na środku obiektu. Należy
upewnić się, że otwór optyczny (szyba przednia) czujnika jest całkowicie czysty.
patrz rysunek 3, strona 136
4. Zwróć uwagę na preferowany kierunek obiektu w stosunku do czujnika.
rysunek 4, strona 136
Czujniki muszą być podłączane w stanie beznapięciowym. W zależności od rodzaju
połączenia należy przestrzegać następujących wskazówek:
– Połączenie wtykowe: przyporządkowanie styków
– Przewód: kolor żyły
Doprowadzić napięcie / włączyć zasilanie elektryczne dopiero po wykonaniu wszystkich
przyłączy elektrycznych.
patrz
