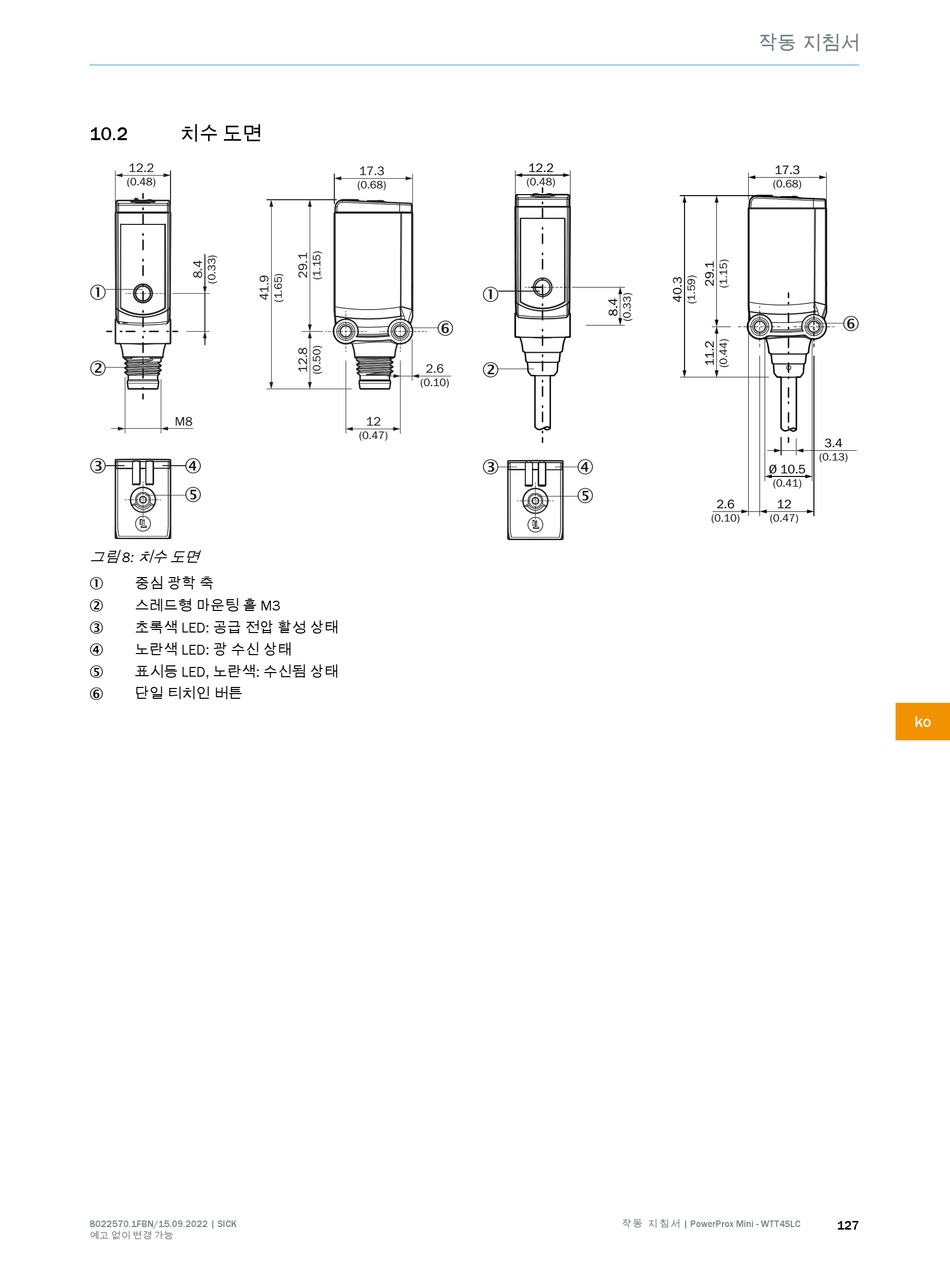

치수 도면
10.2
12.2
(0.48)
1
2
M8
3 4
5
그림 8: 치수 도면
중심 광학 축
1
스레드형 마운팅 홀 M3
2
초록색 LED: 공급 전압 활성 상태
3
노란색 LED: 광 수신 상태
4
표시등 LED, 노란색: 수신됨 상태
5
단일 티치인 버튼
6
8022570.1FBN/15.09.2022 | SICK
예고 없이 변경 가능
12.2
17.3
(0.48)
(0.68)
1
6
2
2.6
(0.10)
12
(0.47)
3 4
5
2.6
(0.10)
작 동 지 침 서 | PowerProx Mini - WTT4SLC
작동 지침서
17.3
(0.68)
6
3.4
(0.13)
Ø 10.5
(0.41)
12
(0.47)
