5 电气安装
5.1 关于 UL 认证的提示
5.2 连接的引脚分配
zh
190
操 作 指 南 | PowerProx Mini - WTT4SLC
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引线分配
– 电缆：芯线颜色
一旦完成所有电气连接，就应加上或接通电压供给。
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the
field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1

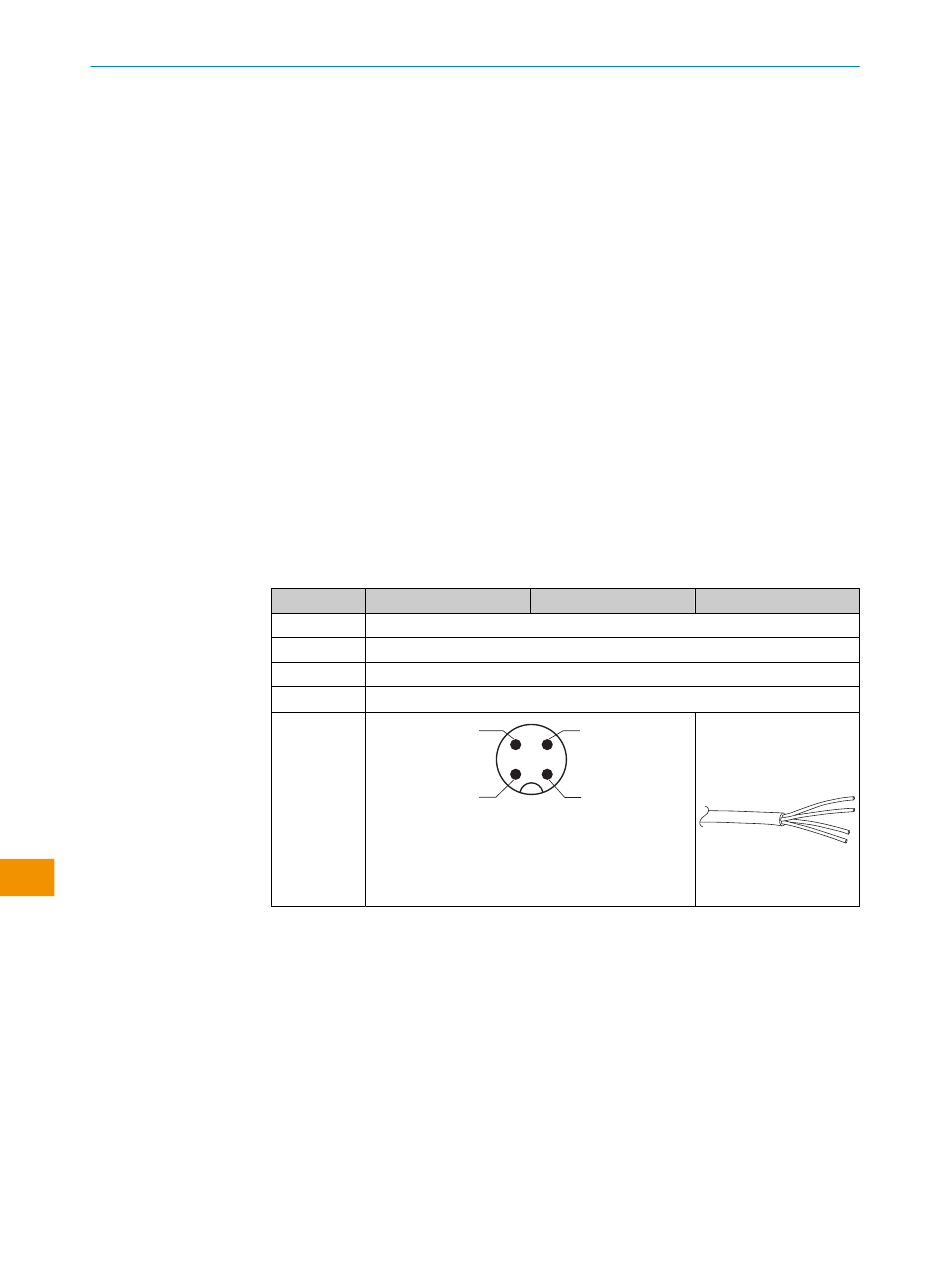

引脚分配的概览
表格 1: 引脚分配
WTT4SLC -3X32xxAxx
1
2
3
4
-3X22xxAxx
+ (L+)
MF
- (M)
Q /C
1
4 3
1 2
-3X11xxAxx
1 = 褐色
2 = 白色
3 = 蓝色
4 = 黑色
0.14 mm
2
AWG26
