Montaggio del dispositivo
it
5
Installazione elettrica
82
I S T R U Z I O N I P E R L ' U S O | PowerProx Mini - WTT4SLC

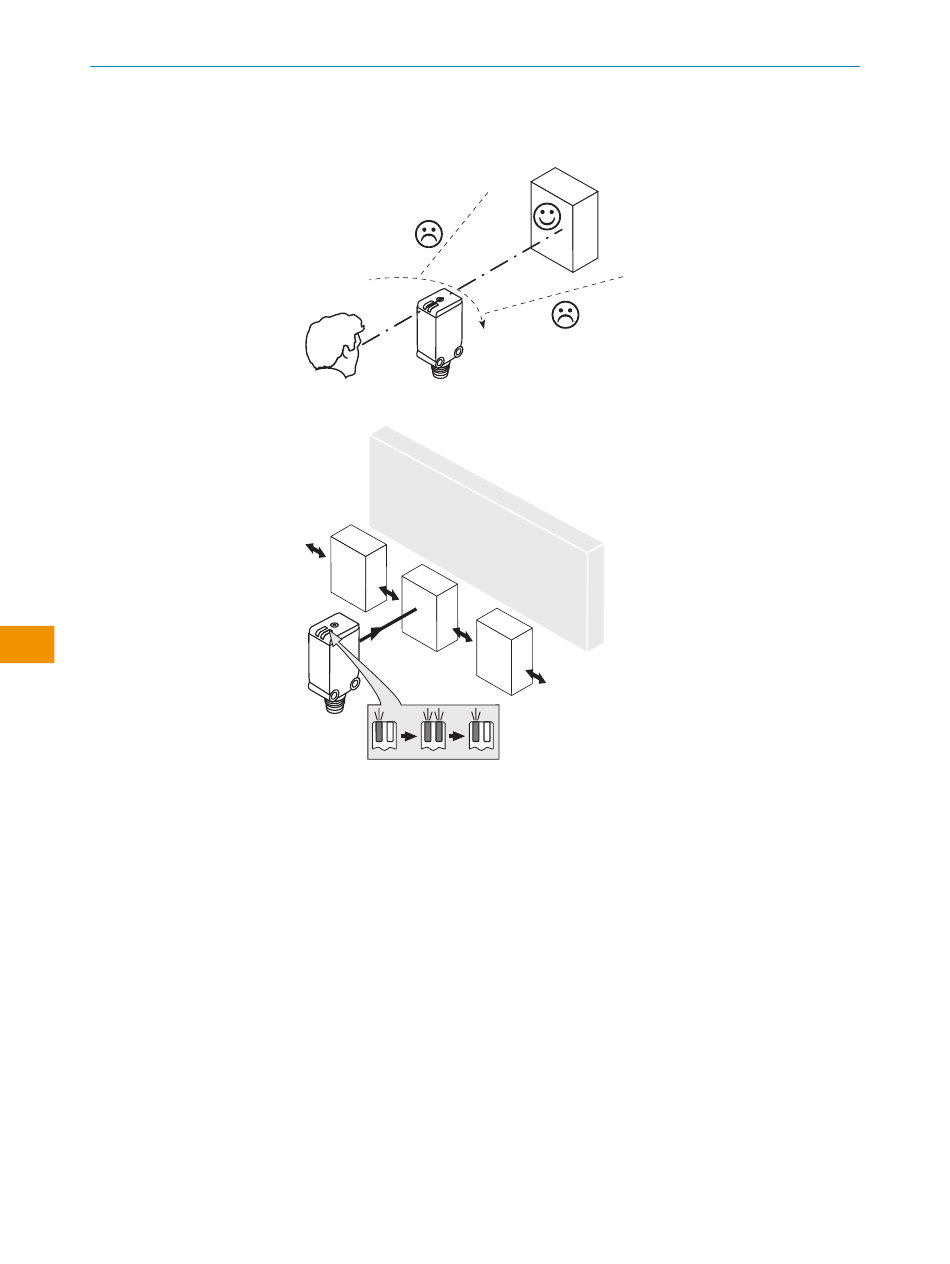

Figura 3: Allineamento del sensore
Figura 4: Direzione standard
1.
Montare il sensore utilizzando una staffa di fissaggio adatta (vedi la gamma di
accessori SICK).
2.
N.B: La coppia di serraggio massima consentita del sensore è di 0,8 Nm.
3.
Allineare il sensore con l'oggetto. Selezionare la posizione così che il raggio di
luce rosso emesso colpisca il centro dell'oggetto. È necessario assicurarsi che
l'apertura ottica (frontalino) del sensore sia completamente libera.
pagina 82
4.
Annotare le direzione prescelta dell'oggetto relativamente al sensore.
pagina
82.
Il collegamento dei sensori deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono osservare le seguenti informazioni:
–
Collegamento a spina: assegnazione pin
–
Cavo: colore filo
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare o
accendere l'alimentazione elettrica.
v. figura 3,
v. figura 4,
