Combics Pro Installationshandbuch

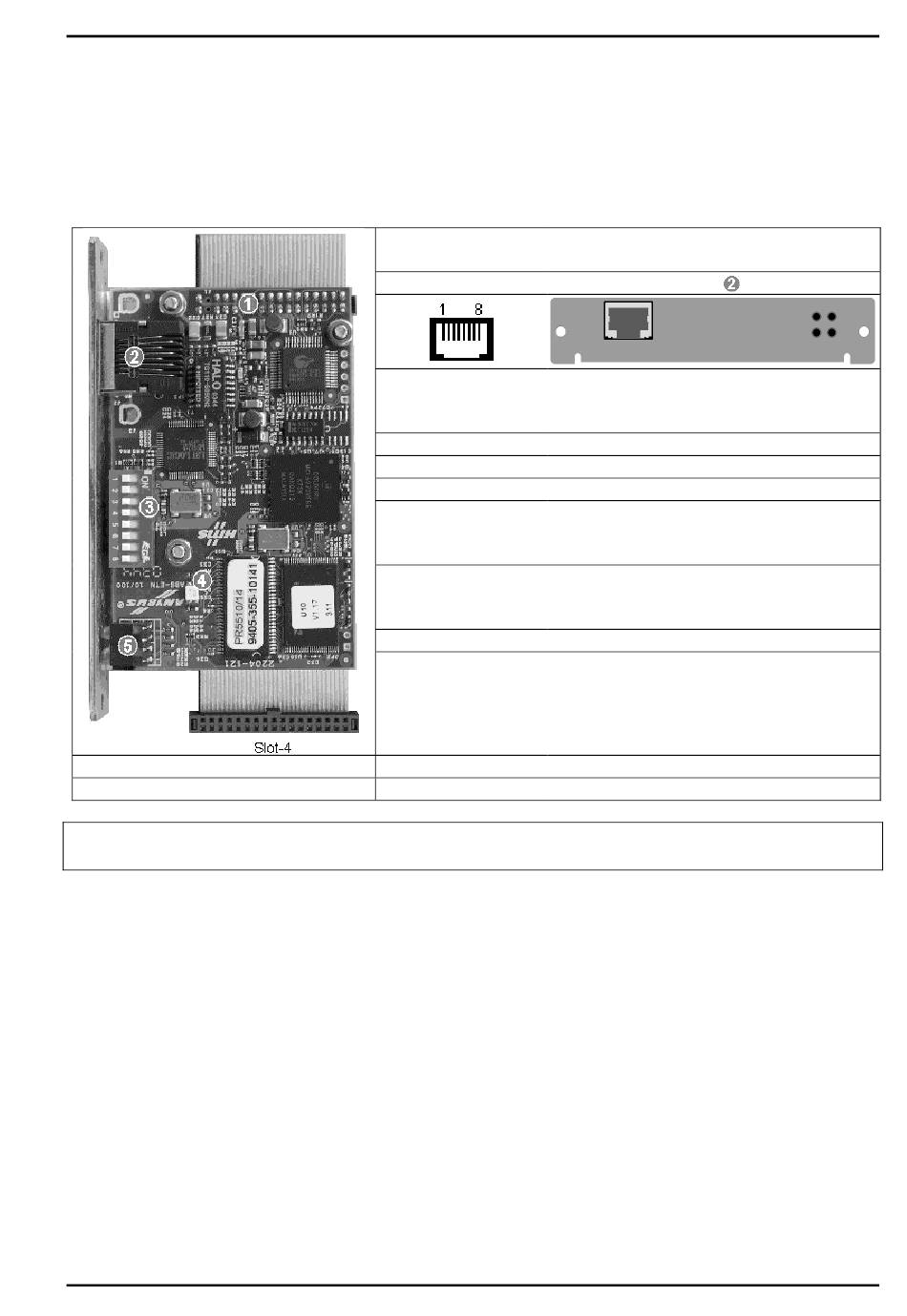

3.4.17 PR 5510/14 Ethernet TCP/IP
Die Ethernet Schnittstelle PR 5510/14 ist eine Steckkarte zum Einbau in Slot 4, siehe Kapitel 3.3.1. Sie besitzt
-
eine genormte RJ
45 Buchse für den Ethernet-Netzanschluss.
Sie enthält eine leistungsfähige TCP/IP und ModBus-TCP Anschaltung mit Übertragungsgeschwindigkeiten von
10 und 100Mbit/s. Sie wird mechanisch vorzugsweise in Rückwandausschnitt 4 montiert und mit dem
Flachbandkabel in Slot 4 auf dem Mainboard verbunden.
Abmess. (LxBxH): 87 x 55 x 15mm
Gewicht:
125 g.
Der Einsatz von PR 5510/14 ist nicht möglich, wenn SLOT-4 bereits mit einer anderen Option belegt ist.
Einsatz: ModBus TCP (als Feldbus-Interface)
Sartorius
Anschluss intern:
Anschluss extern:
Übertragungsrate:
Verbindungsart:
Protokoll:
Transport:
HMS-Zertifikate:
Kabel:
Kabelimpedanz:
Kabellänge zum HUB: Max. 30 m
Potenzialtrennung:
Gerät und Steckkarten installieren
34-polige Stiftleiste auf Flachbandkabel
für Slot-4
RJ-45 Anschlussbuchse
10Mbit/sec (10BaseT , Ethernet) und
100Mbit/sec (100BaseTx, Fast Ethernet)
Autoerkennung (10/100, HalfDX/FullDX)
Netzwerk
ModBus/TCP
TCP/IP oder UDP/IP
Kompatibel zum ModBus-TCP Standard der
ModBus Organisation
Industrietauglich CE, UL, cUL
paarweise verdrillt, abgeschirmt
z.B. Patchkabel CAT5
je nach Einsatz (straight/crossover)
150 Ohm
Ja
in Tragplatte
57
