Combics Pro Installationshandbuch
3.3.5

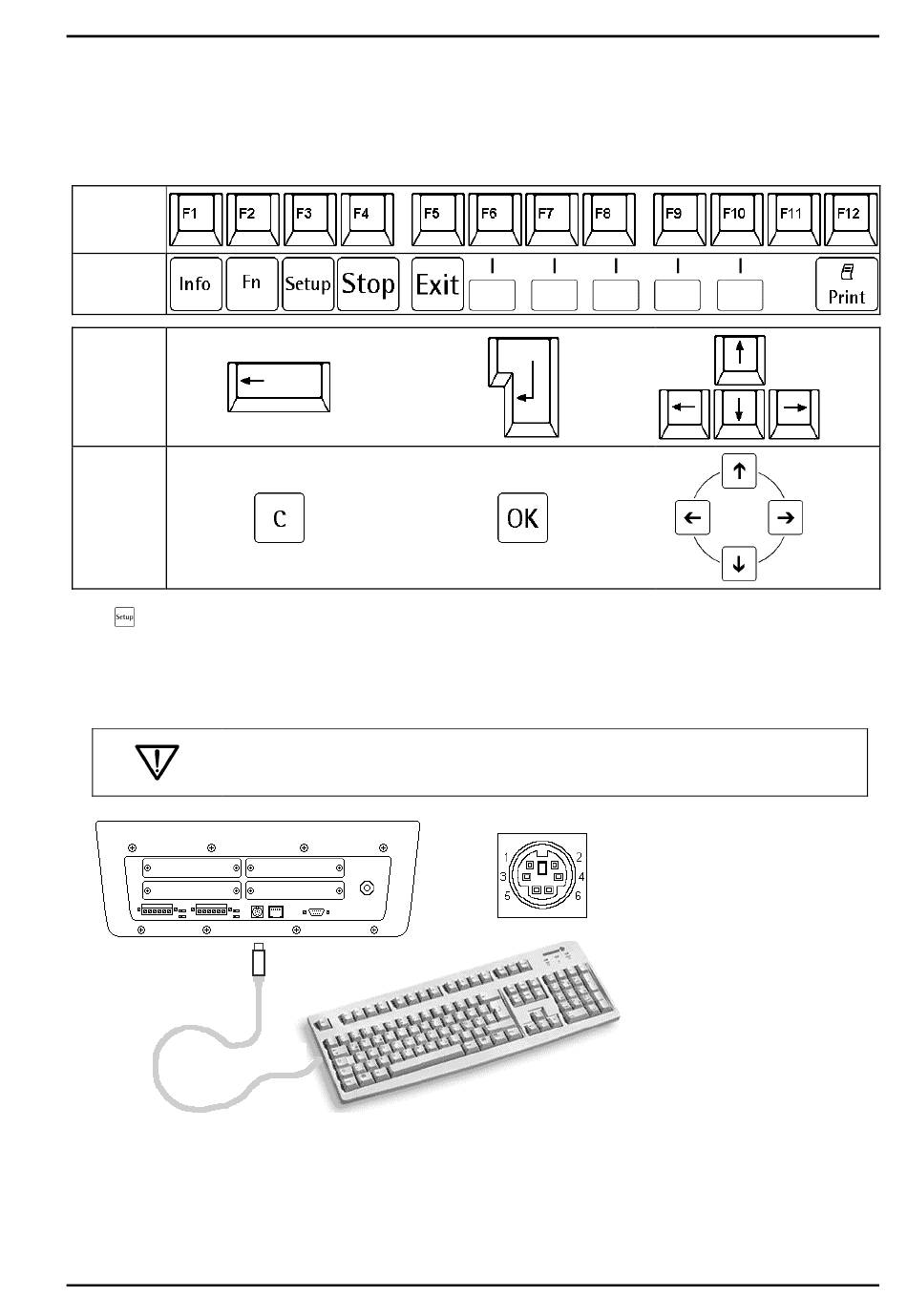

Externe PC Tastatur
Das Gerät hat ein alphanumerisches Tastenfeld und auf der Gehäuserückseite einen Anschluss für eine PC-
Tastatur mit 6-poligem PS/2 Stecker. Beide Bedienfunktionen sind gleichwertig und alternativ einsetzbar.
Wir empfehlen die Tastatur 'Cherry Business Line' G83-6300 (mit PS/2 Stecker, 35mA Strom).
Tastatur
Tastenfeld
Tastatur
Tastenfeld
Unter
-[Bedienparameter]-[PS/2 Tastatur] kann man die anzuschließende Tastatur auswählen:
[Deutsch QWERTZ] oder [Französisch AZERTY] oder [Italienisch QWERTY] oder [Spanisch QWERTY] oder
[Englisch QWERTY].
Die LEDs (NUM, CAPS LOCK, SCROLL) der PC Tastatur werden nicht angesteuert.
Bitte vor Anschluss der Tastatur vergewissern, dass die Leistungsaufnahme
nicht mehr als 150 mA bei 5 V beträgt.
Eine selbstrücksetzende Sicherung (Multifuse) verhindert Überlastung.
Sartorius
Gerät und Steckkarten installieren
1
KBD Data
2
nc
3
GND
4
+5V
5
KBD Clock
6
nc
PS/2 Kabelstecker der
PC-Tastatur anschließen
21
