Gerät und Steckkarten installieren

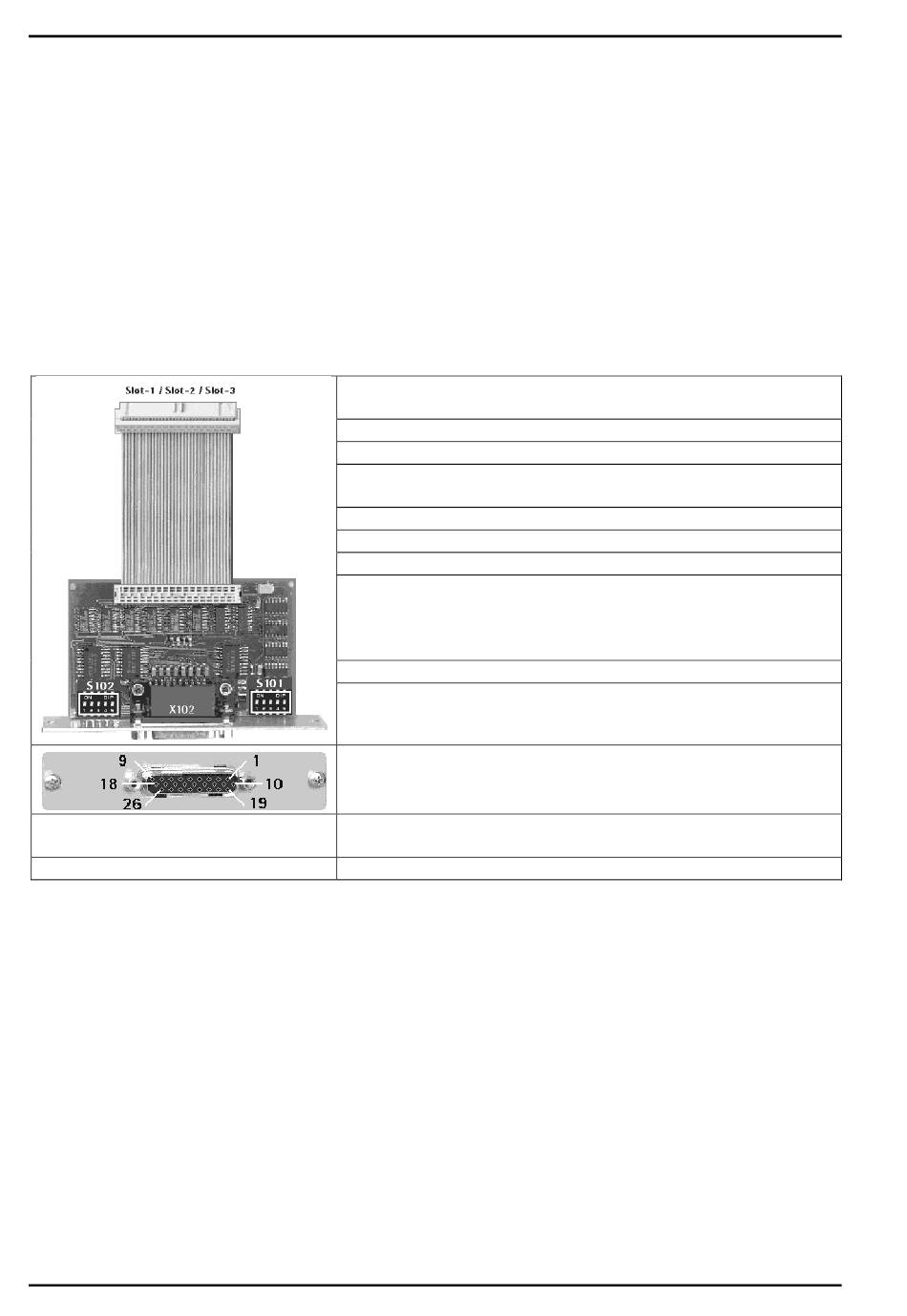

3.4.12 PR 5510/09 BCD-Ausgang (offener Kollektor)
Die Steckkarte wird zur BCD-codierten Ausgabe eines Gewichtswertes (5 Dekaden + Vorzeichen) oder als digital
EA-Karte (1x Eingang / 24x Ausgänge) eingesetzt. Die Einstellung erfolgt in der jeweiligen Applikation.
-
BCD: Zyklische Ausgabe des 5-dekadigen Gewichtswertes erfolgt als Brutto / Netto / Tara /
Gewichtsanzeige folgend mit 4 Bit zugehörigem Status (Vorzeichen, Stillstand, Fehler). Der Wert ist in sich
konsistent und kann freilaufend oder von dem digitalen Eingang DATA_IN gesteuert eingefroren (hold)
ausgegeben werden.
-
digital: Zyklische 24 Bit Ausgabe mit einem 1 Bit Eingang.
Mit IEC 61131 Sonderprogrammierung ist die Karte auch zur Ausgabe anderer Stellgrößen an externe Geräte,
Regler oder als Parallelschnittstelle zur SPS einsetzbar.
Abmess.: (LxBxH):
60x106x22
Gewicht:
55 g
Die Buchsenleiste ist in Slot 1, 2 oder 3 einzustecken und die Tragplatte in den korrespondierenden Ausschnitt
der Rückwand zu montieren.
Nach Einbau sind Einstellungen an den Schaltern S101 und S102 vorzunehmen.
Die Karte kann nur genutzt werden, wenn sie vom Applikationsprogramm oder einem Sonderprogramm
(geschrieben in IEC 61131) unterstützt wird.
44
Combics Pro Installationshandbuch
Anschluss, intern:
Anzahl Ausgänge:
Anzahl Eingänge:
Ausgangsstufe:
Externe Versorgung:
Spannungsabfall:
Ausgangsstrom:
Enable Eingang:
Kabel:
Potenzialtrennung:
Anschluss, extern:
X102
Zubehör (Lieferumfang):
34-polige Buchsenleiste auf
Flachbandkabel für Slot 1 ... 3
5 Stellen BCD + Vz oder 24 Bit binär
Eingang: 1 Bit (DATA IN)
Gemeinsamer Emitter an Masse,
offener Kollektor
+5 V ... +24 V, max. 32 VDC
Ca. 1,7 V
Max. 50 mA
5 V / 24 V einstellbar über S101
@ 5 V high > 3,1 V, low < 1,5 V
@ 24 V high > 16 V, low < 10V
gegen Verpolung geschützt
Geschirmt, max. 50 m
Nein
D-Sub 26-polige Buchse (female)
Gegenstecker D-Sub 26-polig (male)
inkl. Abschirmhaube
Sartorius
