Combics Pro Installationshandbuch
3.4.9.2

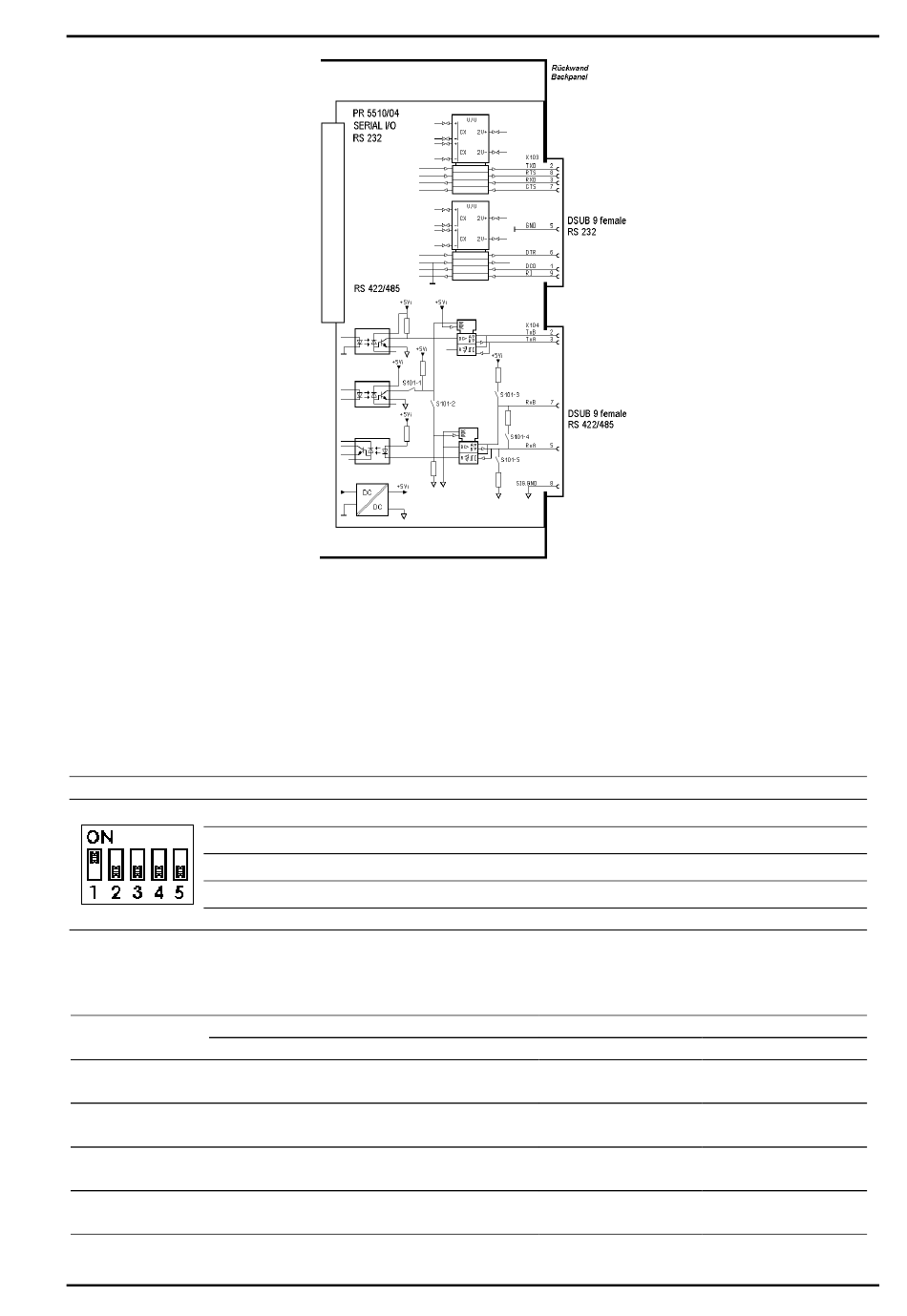

PR 5510/04 RS422/485
Die RS 485/422 Schnittstelle muss beim Einbau auf der Karte durch DIL-Schalter S101 konfiguriert werden.
Die Nutzung der RS 485 ist zwingend bei einer Multipunkt-Verbindung (Tristate Zustand). Die RS 485 kann
auch als Punkt zu Punkt Verbindung eingesetzt werden, dieses ist ebenso wie 2-Draht oder 4-Draht von den
anderen Teilnehmern abhängig.
2-Draht ist eine Halbduplex Verbindung, die nicht gleichzeitig senden und empfangen kann, sie erfordert eine
entsprechende Programmierung im Treiber (siehe entsprechendes Geräte-Handbuch).
Fabrikeinstellung
Schalter S101
1: Tristate enable:
2: Rx Freigabe
3: Rx pull-up Widerstand:
4: Rx Bus-Abschluss:
5: Rx pull-down Widerstand
Übersicht, welche Schalter für welchen Modus geschlossen (ON) sein müssen:
Zwei-Draht-System
S101
Punkt zu Punkt
Master
RS 485
1, 2, 3, 4, 5 = on
Einzelner Slave
RS 485
1, 2 = on
Andere Slaves
-
Letzter Slave
-
Sartorius
Einstellungen für RS 422/ 485
OFF - RS 422
OFF – 4-Draht
OFF – nicht angeschlossen
OFF – nicht angeschlossen
OFF – nicht angeschlossen
Vier-Draht-System
Bus
Punkt zu Punkt
RS 485
RS 422
1, 2, 3, 4, 5 = on
4 = on
-
RS 422
4 = on
RS 485
-
1, 2 = on
RS 485
-
1, 2, 3, 4, 5 = on
Gerät und Steckkarten installieren
ON - RS 485
ON – 2-Draht
ON - (RxB 1k54 +V)
ON - (RxA 205E RxB)
ON - (RxA 1k54 -V)
Bus
RS 422
3, 4, 5 = on
-
RS 485
1 = on (default)
RS 485
1, 3, 4, 5 = on
35
