Combics Pro Installationshandbuch
3.3.1

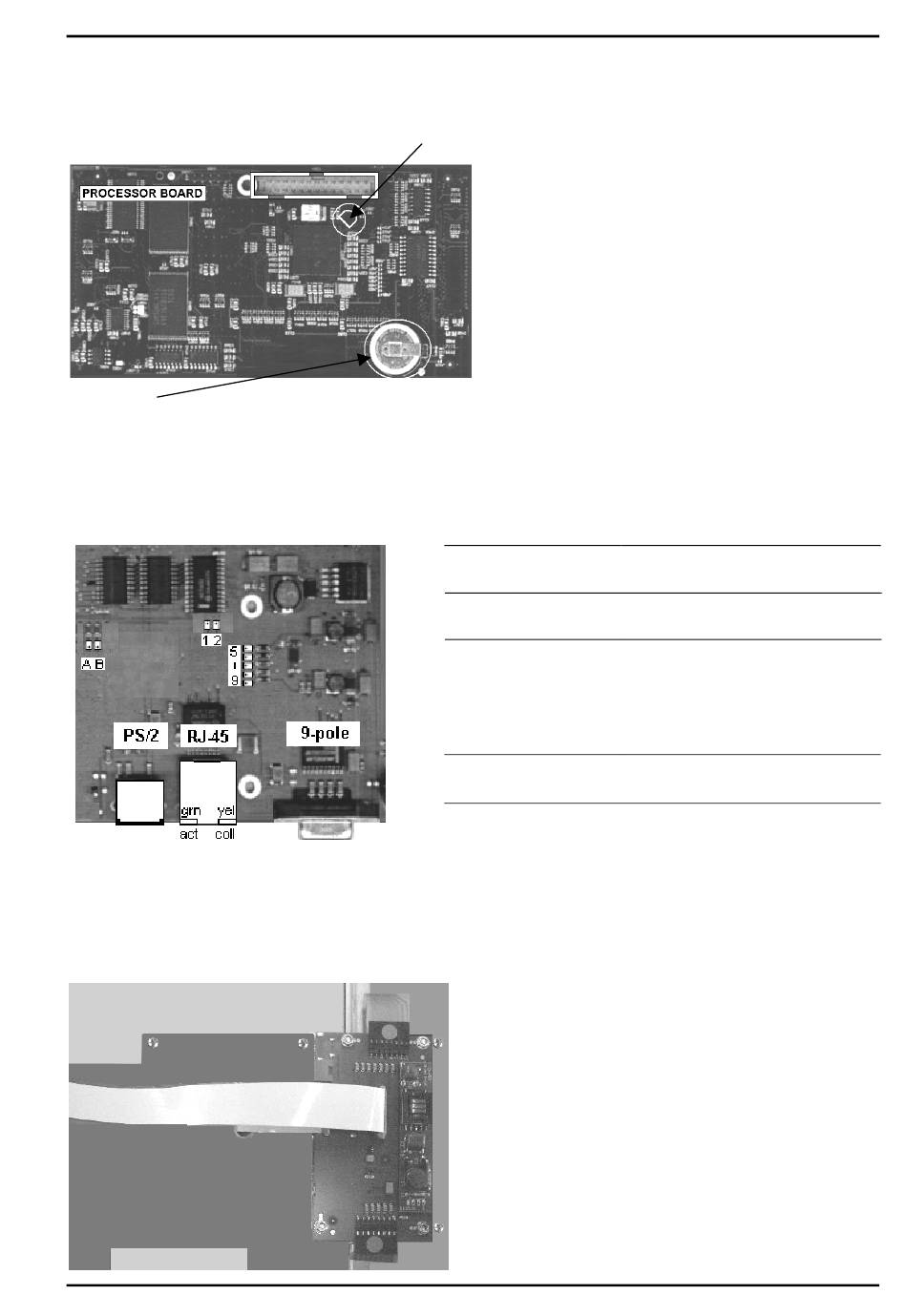

Prozessorboard
Auf dem Prozessorboard sitzt der Prozessor mit den Speicherbausteinen.
Der Chip mit der einmaligen Boardnummer (SIL-Chip) sieht aus wie ein Transistor.
Die Lithiumbatterie ist immer aktiviert und versorgt den Kalender-/ Uhrenbaustein sowie den Alibispeicher.
3.3.2
Mainboard LEDs
Auf dem Mainboard sitzen 3 LED-Gruppen mit insgesamt 9 LEDs (2+2+5) weiterhin befinden sich 2 LEDs auf
der Netzwerkbuchse.
3.3.3
Displayboard
Das Displayboard ist über ein Flachkabel (Bildmitte) mit dem Mainboard verbunden. Über das Kabel werden das
Graphikdisplay und das Tastenfeld angesteuert.
Sartorius
Gerät und Steckkarten installieren
A
LAN
B
1
Ladung
2
5
6
7
Versorgung
8
9
LAN grn
RJ-45
LAN yel
Beim Öffnen / Drehen der Frontplatte ist darauf zu
achten, dass das Kabel nicht aus den
Steckverbindungen gezogen wird.
Die Steckverbindungen sind durch Schnappverschlüsse
gesichert.
Duplex
Geschwindigkeit (speed)
Ladestrom 60 mA
Ladestrom 300 mA
5 VDC Supply
5 VDC Board
3,3 VDC Board
3,3 VDC CPU-core
Nicht benutzt (n.c.)
Aktivität
Kollision
19
