Gerät und Steckkarten installieren
3 Gerät und Steckkarten installieren
Vor Beginn der Arbeiten das Kapitel 1 durchlesen und die Hinweise beachten!
Weiterer Ablauf:
• Sendungsprüfung: Die zur Applikation gehörenden Teile auspacken.
• Sicherheitsprüfung: Auf Beschädigungen überprüfen.
• Sicherstellung der anlagenseitigen Einbauten nebst Verkabelung, z.B. Absicherung für Netzkabel,
Wägezellen, Kabelverbindungskasten, Datenkabel, Konsole/Schrank, etc.
• Einbauvorschriften für das Gerät hinsichtlich der Verwendung, Sicherheit, Belüftung, Abdichtung, und
Fremdeinflüsse beachten!
• Gegebenenfalls Steckkarten montieren (Gerät muss von allen Spannungsquellen getrennt sein).
• Kabel von dem Kabelverbindungskasten bzw. Plattform / Wägezelle anschließen.
• Bei Bedarf weitere Datenkabel / Netzwerkkabel etc. anschließen.
• Netzkabel anschließen.
• Installation prüfen.
3.1
Mechanische Vorbereitung
Combics Pro erfordert als Tischgerät eine ebene, feste Unterlage.
Bei Wandmontage muss der Deckel des Gerätes so gedreht werden, dass die Anschlussbuchsen nach unten
zeigen.
Bei Schrank- oder Paneleinbau muss ein entsprechender Ausschnitt für das Gehäuse vorgesehen werden.
Es sind alle Teile, technische Unterlagen und nötiges Werkzeug bereitzuhalten. Kabel an den Montageort
heranführen und befestigen (z.B. mit Kabelbindern). Kabelenden absetzen und abisolieren, Litzen kurz halten
und mit Aderendhülsen versehen.
3.2
Aufbau der Hardware
Die Elektronik ist auf drei Einheiten (Mainboard, Prozessorboard und Displayboard) untergebracht. Das
Prozessorboard ist durch Flachstecker, das Displayboard durch Flachkabel mit dem Mainboard verbunden.
3.3
Mainboard
CAL-Schalter 1 CAL-Schalter 2
18
PS/2 LAN
RS232
Combics Pro Installationshandbuch

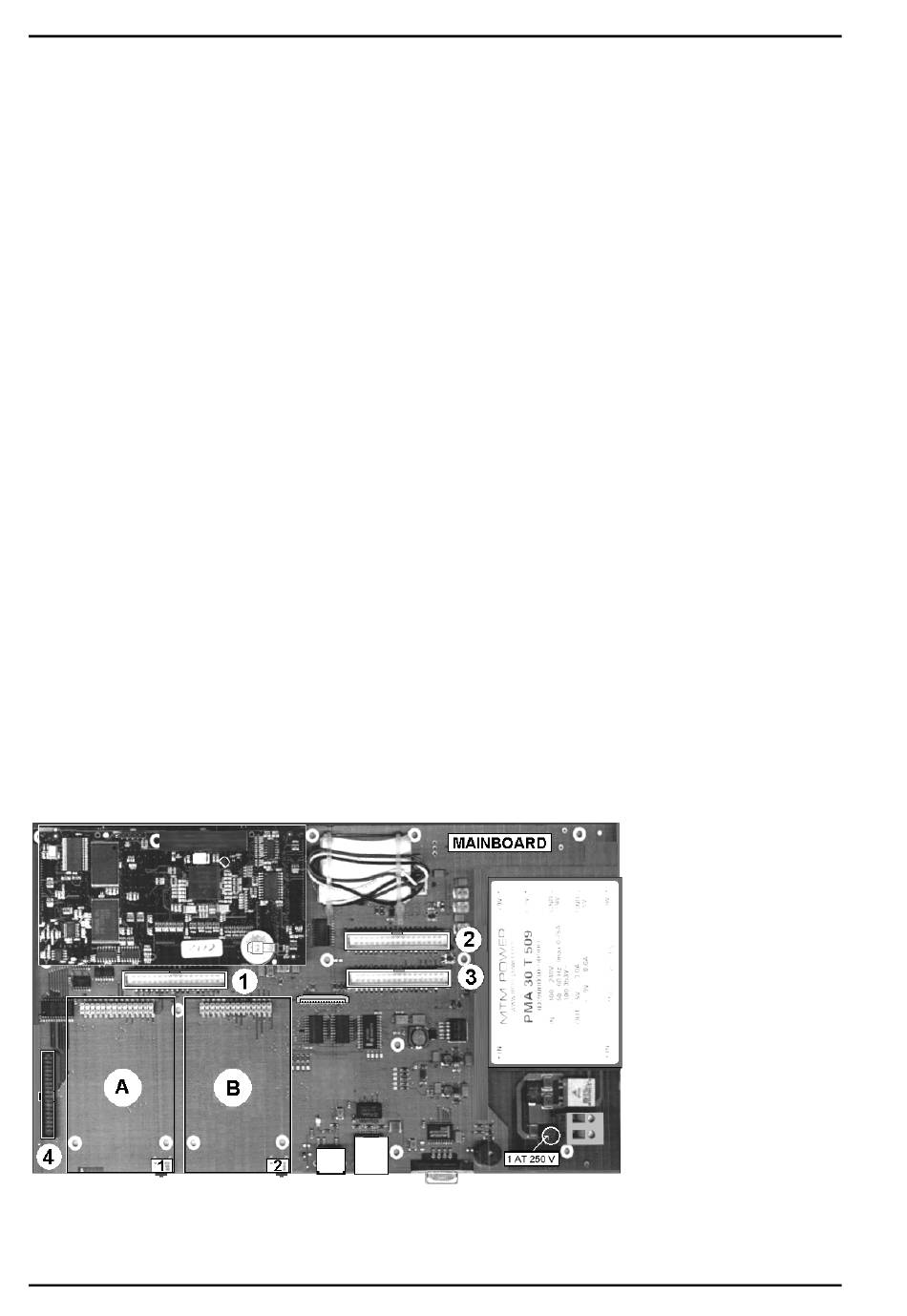

Auf dem Mainboard sitzen
das Netzteil, der Akku für
die Datenrettung, die
Steckplätze (A und B) für
die Wägeelektronik, die
Steckplätze 1 ... 3 und 4
(Slot 1 ... 4) für
Zusatzkarten, die CAL-
Schalter 1 und 2. Auf dem
Bild steckt das
Prozessorboard bereits auf
dem Mainboard.
