Combics Pro Installationshandbuch
3.4.5

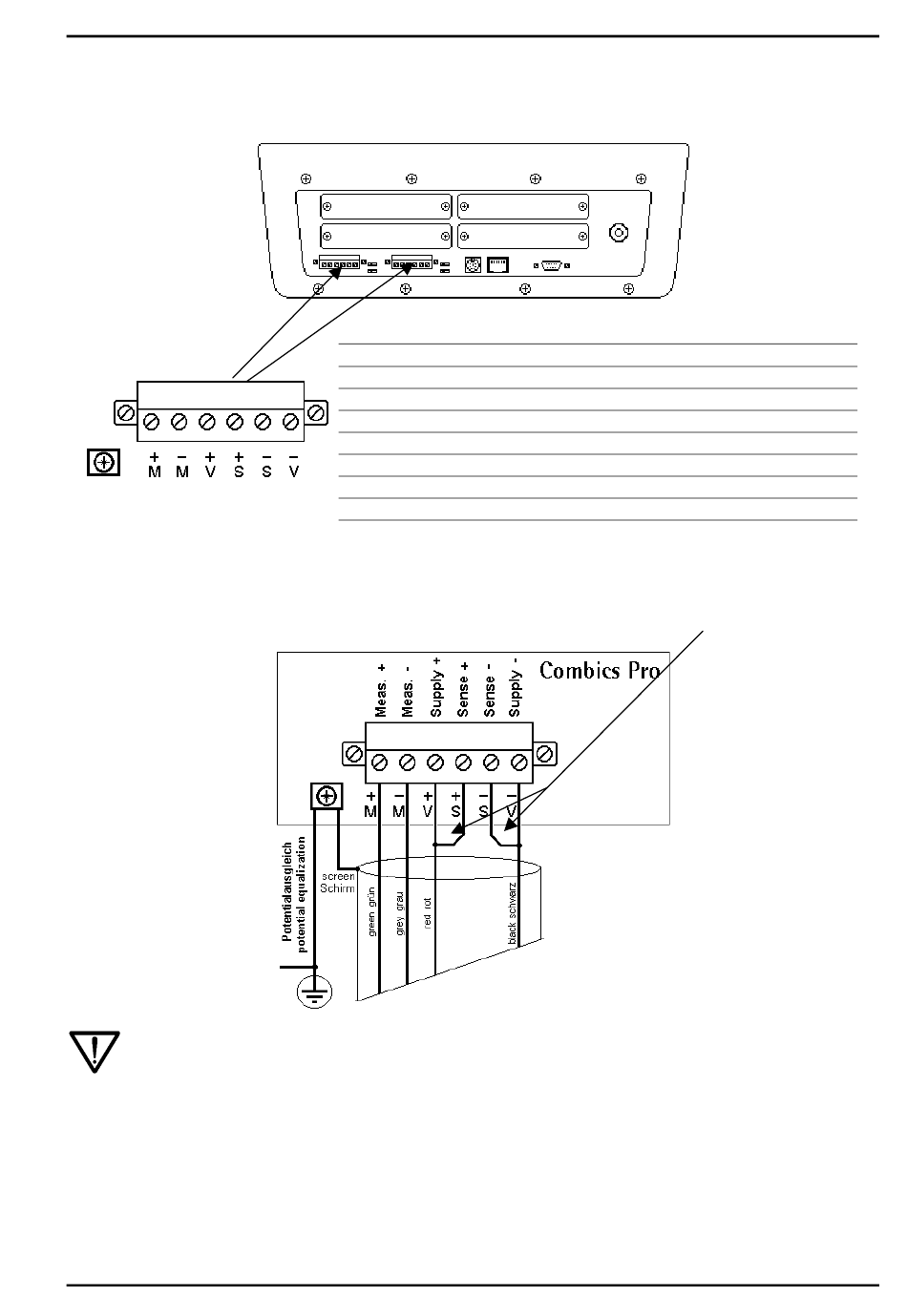

Anschluss von Wägezellen an PR 5800/10
Auf der Gehäuserückwand befinden sich je nach Ausbaustufe bis zu 2 Anschlüsse für Wägezellen.
3.4.6
Anschluss einer Wägezelle mit 4-Leiter-Kabel
Brücken von + Supply nach + Sense und von – Supply nach - Sense direkt am Klemmenblock vorsehen.
Die hier aufgeführten Kabelfarben gelten für die Sartorius Wägezellen der Serien PR 62.. .
Vor Anschluss ist die Bedeutung der Kabelfarben dem Handbuch der Wägezelle zu entnehmen.
3.4.6.1
Anschluss von Wägezellen PR 6221
Siehe Bedienungsanleitung PR 6021/08, -/68.
Sartorius
Klemmenblock
Anschluss
+M
+ Meas.
- M
- Meas.
+V
+ Supply
+S
+ Sense
- S
- Sense
- V
- Supply
Gehäuse
GND
Gerät und Steckkarten installieren
Beschreibung
+ Signal / LC output
- Signal / LC output
+ Speisung / excitation
+ Sense
- Sense
- Speisung / excitation
Schirm / ground
29
