Combics Pro Installationshandbuch
3.4.7.1

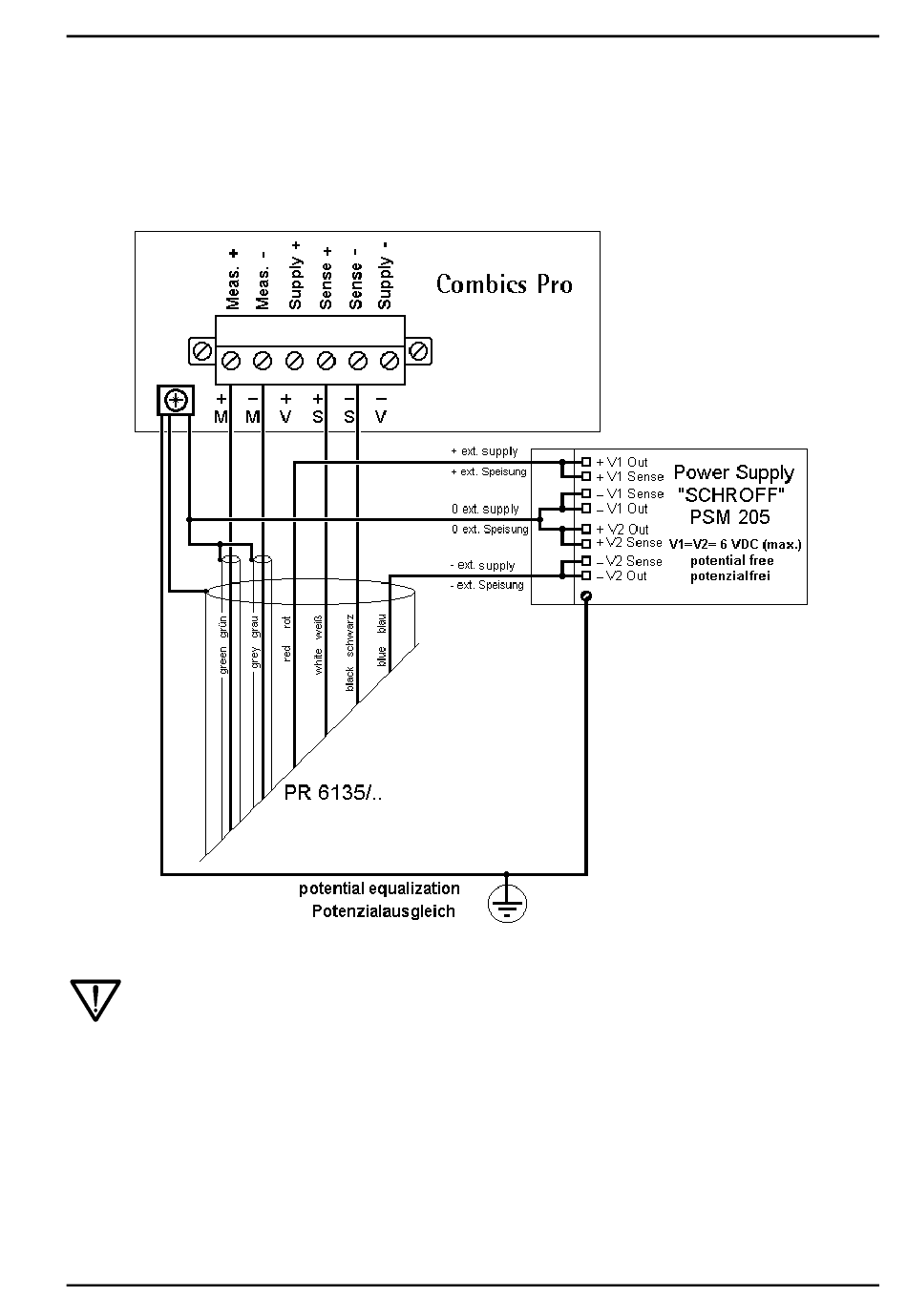

Anschluss von Wägezellen mit externer Speisung
Wenn die Last der Wägezellen < 75 Ohm ist (z.B. mehr als 4 Wägezellen mit 350 Ohm), sind die Wägezellen
extern zu speisen. Bei externer Speisung der Wägezellen wird die interne durch eine externe potenzialfreie
Speisung ersetzt. Der Mittelpunkt der externen Speisespannung (0 ext. supply) ist mit dem Gerätegehäuse zu
verbinden, um sicherzustellen, dass die Spannung sich symmetrisch zu 0 verhält. Die interne Speisung wird
nicht angeschlossen!
Die hier aufgeführten Kabelfarben gelten für das Verbindungskabel PR 6135.
Bei Einsatz von anderen Wägezellen / Kabeln können die Farben eine andere Bedeutung haben!
Deshalb ist vor Anschluss die Bedeutung der Kabelfarben aus dem zugehörigen
Handbuch / Datenblatt zu entnehmen.
Sartorius
Gerät und Steckkarten installieren
31
