Gerät und Steckkarten installieren
3.4.7

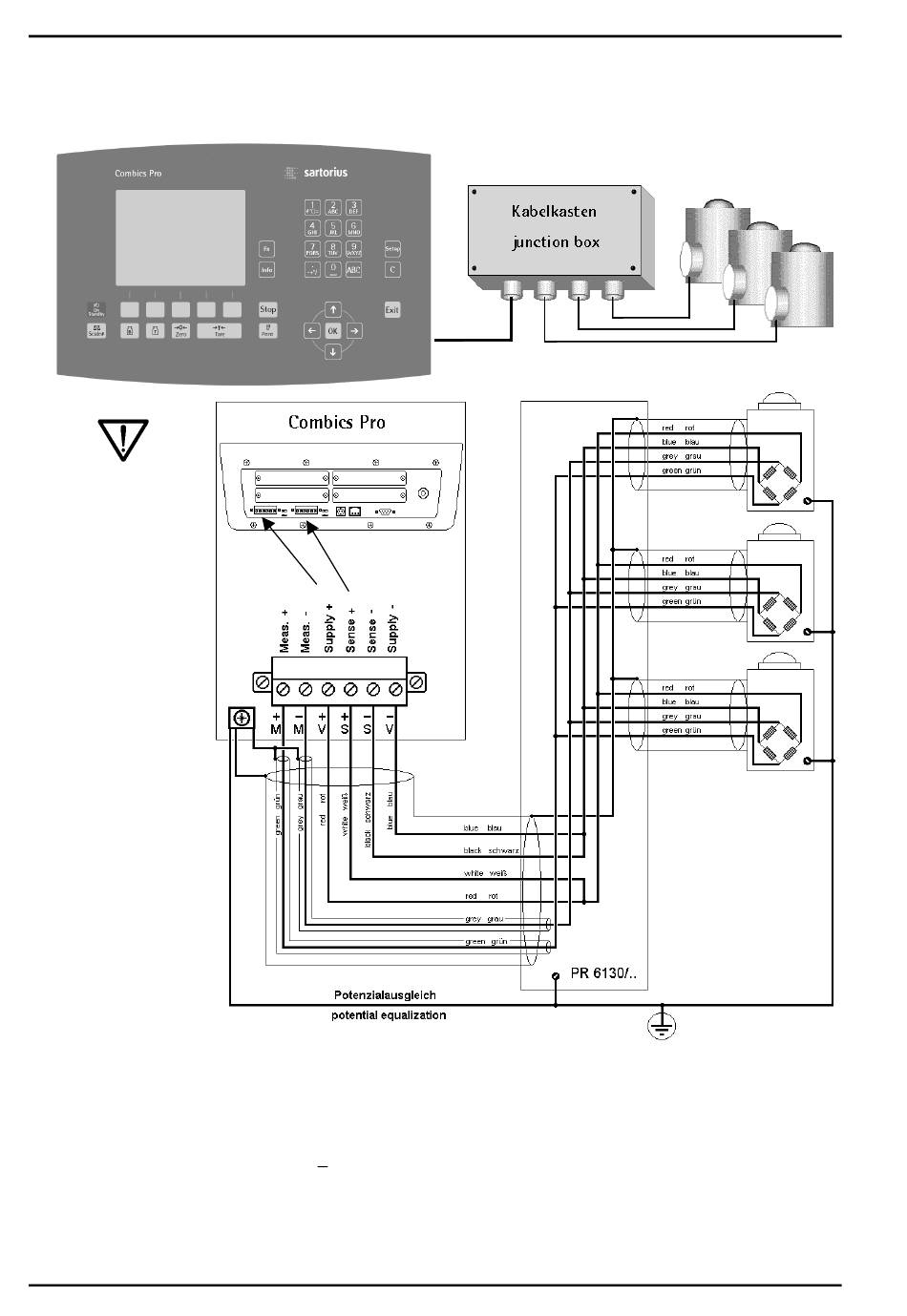

Anschluss von bis zu 8 Wägezellen (650 Ohm) mit 6-Leiter Verbindungskabel
Über Kabelkasten PR6130/.. mit Verbindungskabel PR 6135 oder PR6136:
Die hier aufgeführten
Kabelfarben gelten für
die Sartorius
Wägezellen der Serien
PR 62 . . bzw. für das
Verbindungskabel
PR 6135.
Bei Einsatz anderer
Wägezellen können
die Kabelfarben eine
andere Bedeutung
haben!
Deshalb ist vor
Anschluss die
Bedeutung der
Kabelfarben aus dem
zugehörigen
Handbuch / Datenblatt
zu entnehmen.
Empfehlung:
- Kabelverlegung in Stahlrohr, das auf Erdpotenzial liegt.
- Mindestens 1 m Abstand zu Starkstromleitungen einhalten
Speisestromkreis Wägezellen
Lastwiderstand Wägezellenkreis > 75 Ohm, z.B. 8 Wägezellen zu je 650 Ohm,
Speisespannung ist 12 V DC, weitere Daten siehe Kapitel 7.4.
