Gerät und Steckkarten installieren

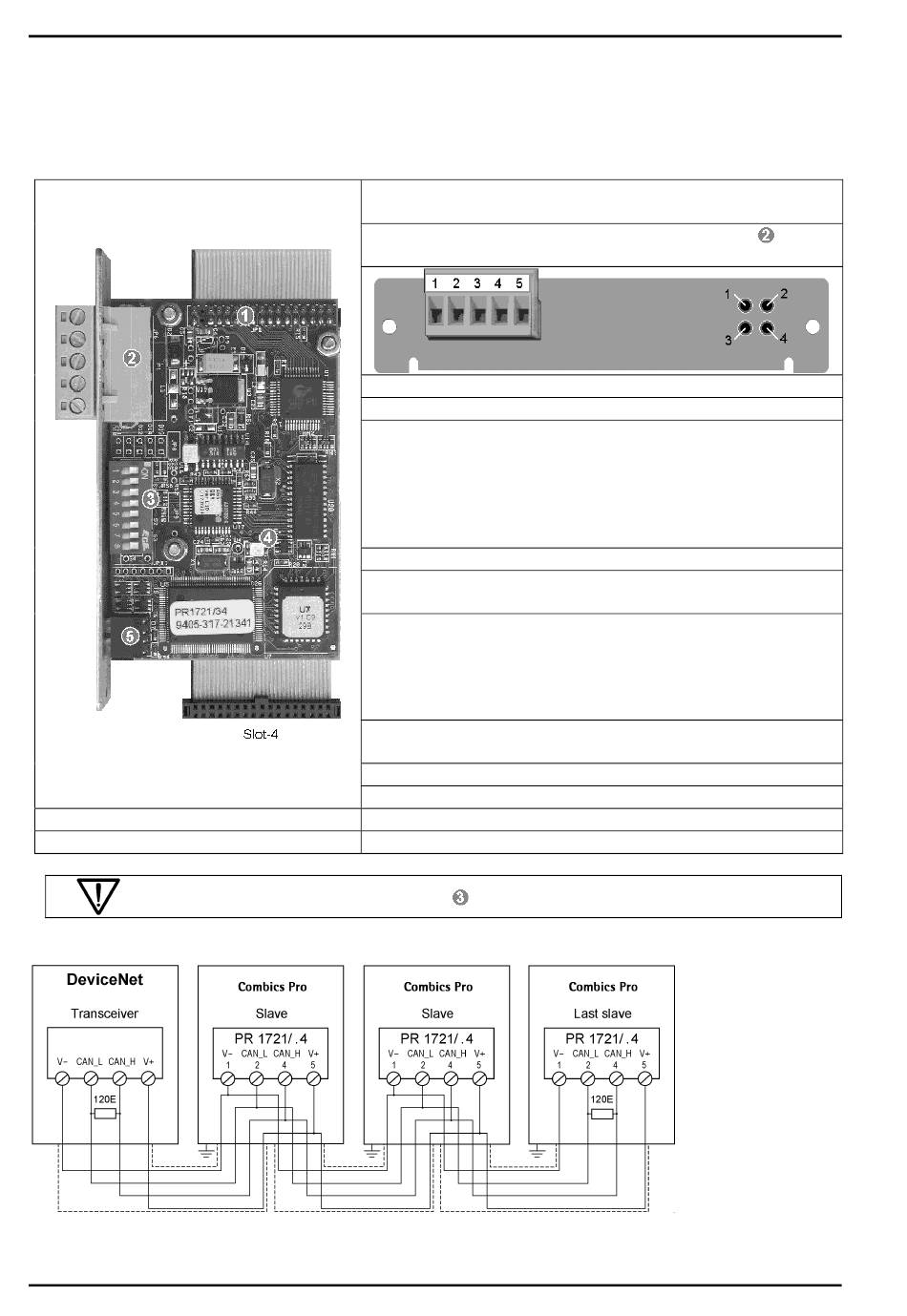

3.4.16 PR 1721/34 DeviceNet-Schnittstelle
Die DeviceNet Schnittstelle PR 1721/34 ist eine Steckkarte zum Einbau in Slot 4, siehe Kapitel 3.3.1. Es ist ein
vollständiger DeviceNet Adapter (SLAVE) mit CAN-Controller und Übertragungsgeschwindigkeiten bis
500kbit/s.
Abmess. (LxBxH):
87 x 55 x 15 mm
Gewicht:
125 g.
Sicherstellen, dass die DIP Schalter 1- 8
Anschlussschema für einen Master mit drei Slaves
56
Combics Pro Installationshandbuch
Anschluss intern:
Anschluss extern:
Übertragungsrate
125, 250 und 500kbit/s
Topologie:
Parallel Bus
Protokoll:
DeviceNet Master-Slave
Polling Verfahren (Polled IO)
CRC Fehlererkennung
max. 64 Stationsknoten
Datenbreite max. 512 byte Input&Output
Transport:
EIA RS 485
Konfiguration:
EDS-Datei (PR 1721/34- spezifisch)
MAC-ID (1...62)
Zertifikate/
Kompatibel zur DeviceNet Spezifikation
Vol 1: 2.0, Vol 2: 2.0
Konformität:
ODVA Zertifikat gemäß
Konformitätstestsoftware Version A-12
Industrietauglich CE, UL & cUL
Kabel:
DeviceNet, Farbe: Petrol-grün
2x2 paarweise verdrillt , abgeschirmt
Kabelimpedanz:
150 Ohm
Busabschluss:
120 Ohm an den Leitungsenden
Busbelastung:
33mA
Potenzialtrennung:
Ja, Optokoppler und DC/DC Wandler
auf ON gesetzt sind
34-polige Stiftleiste auf Flachbandkabel,
nur für Slot 4
5-pol. Schraubklemmenblock
(steckbar) in Tragplatte
nach IEC 62026 (EN50325)
