Combics Pro Installationshandbuch
3.3.7

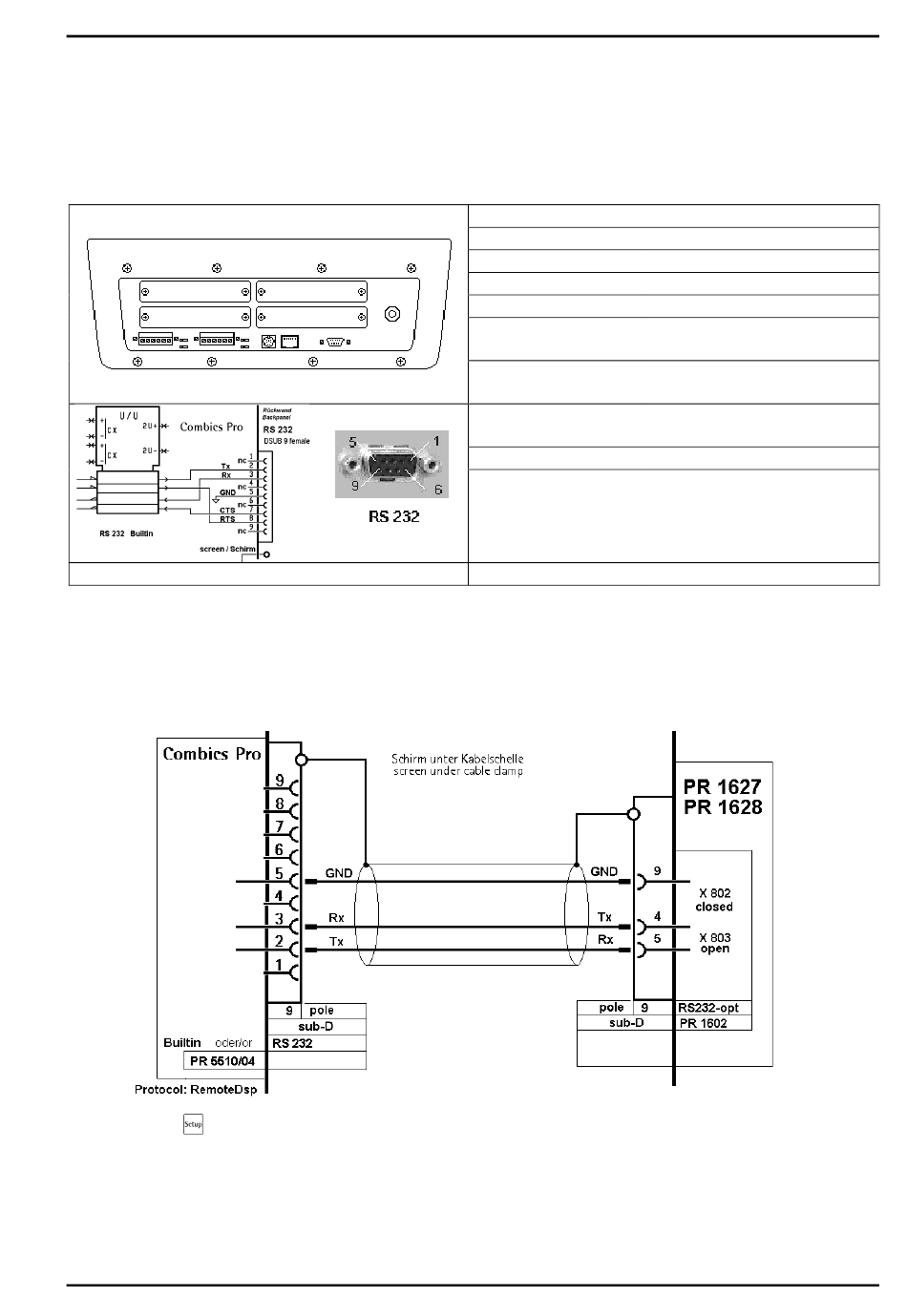

RS 232-Schnittstelle Standard
Im Gerät ist eine RS 232-Schnittstelle (Standard) fest eingebaut, die auf der Geräterückseite zugänglich ist.
Die Schnittstelle ist frei verwendbar und kann z.B. zur Datenübertragung an eine Fernanzeige, einen Drucker
oder eine externe Waage mit xBPI-Protokoll über RS232 konfiguriert werden.
Anschluss extern:
9-polige D-Sub Buchse (female) Kabellänge:
3.3.7.1
Anschluss einer Fernanzeige / eines Fernterminals
An die RS 232 Schnittstelle [Standard RS232] oder die Karte PR 5510/04 kann eine Fernanzeige PR 1627 oder
ein Fernterminal PR 1628 angeschlossen werden.
Hierzu sind mit
-[Serielle Schnittstellen]-[Fernanzeige]-[Standard RS232]-[Param] die [Baudrate] auf 4800
einzustellen, sie stimmt dann mit den Fabrikeinstellungen (default) am PR 1627 bzw. PR 1628 überein.
Nicht änderbar, da festeingestellt, sind: [Bits] auf 7, [Parität] auf gerade und [Stoppbits] auf 1.
Sartorius
Gerät und Steckkarten installieren
Anzahl der Kanäle:
Typ:
Geschwindigkeit:
Parität:
Datenbit:
Eingangssignalpegel: Logik 1 (high) - 3 ... - 15 V
Ausgangssignalpegel: Logik 1 (high) - 5 ... - 15 V
Anzahl der Signale:
Potenzialtrennung:
Kabeltyp:
1
RS 232, Vollduplex
300 bis 115K2 Bit/sec
Keine, ungerade, gerade
7 / 8 Bit
Logik 0 (low) + 3 ... + 15 V
Logik 0 (low) + 5 ... + 15 V
2 Ausgangssignale (TXD, RTS)
2 Eingangssignale (RXD, CTS)
keine
paarweise verdrillt,
abgeschirmt
(z.B. LifYCY 3x2x0,20),
1 Leitungspaar für Masse
max. 15 m
23
