Combics Pro Installationshandbuch

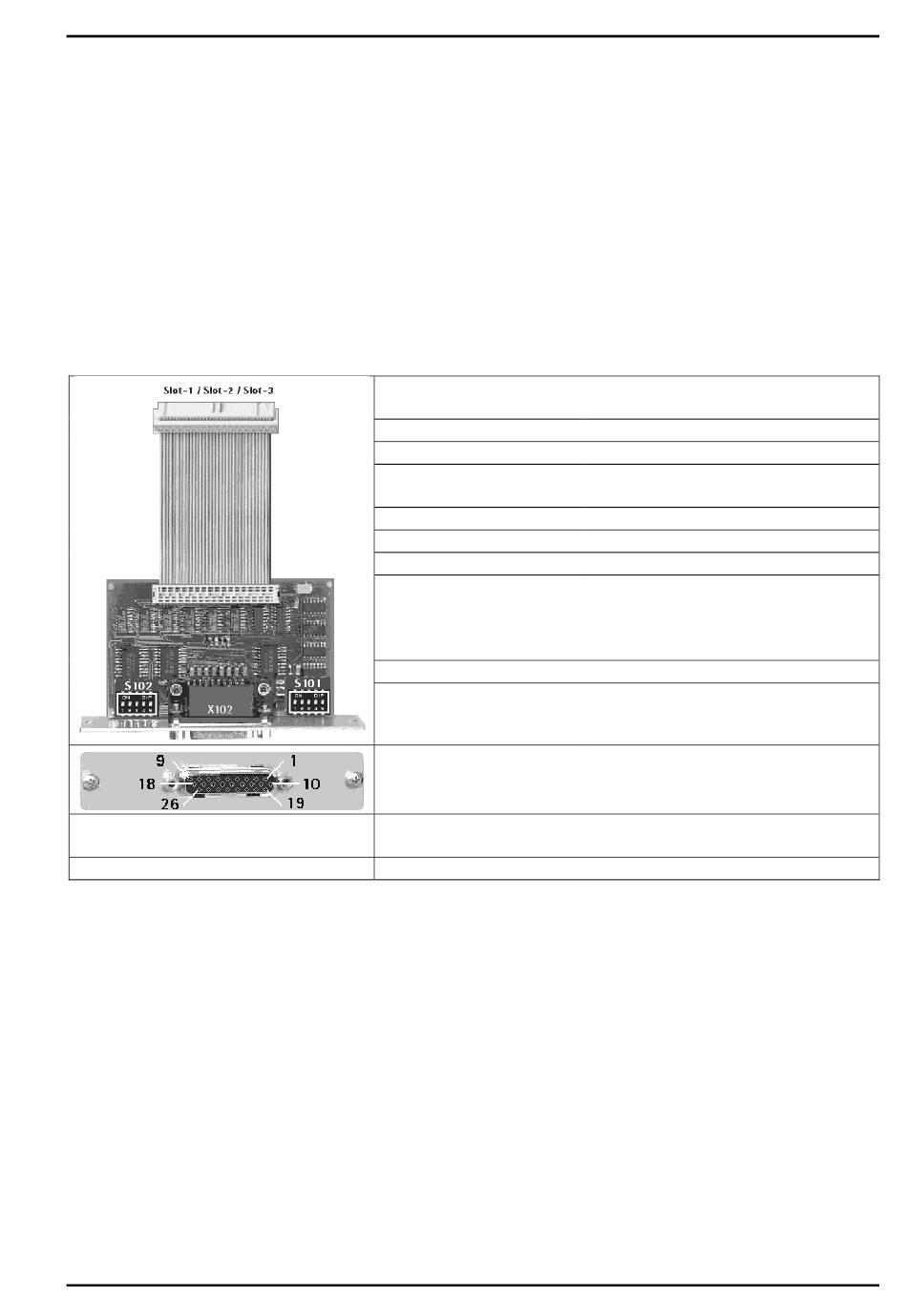

3.4.11 PR 5510/08 BCD-Ausgang (offener Emitter)
Die Steckkarte wird zur BCD-codierten Ausgabe eines Gewichtswertes (5 Dekaden + Vorzeichen) oder als digital
EA-Karte (1x Eingang / 24x Ausgang) eingesetzt. Die Einstellung erfolgt in der jeweiligen Applikation.
-
BCD: Zyklische Ausgabe des 5-dekadigen Gewichtswertes erfolgt als Brutto / Netto / Tara /
Gewichtsanzeige folgend mit 4 Bit zugehörigem Status (Vorzeichen, Stillstand, Fehler). Der Wert ist in sich
konsistent und kann freilaufend oder von dem digitalen Eingang DATA_IN gesteuert eingefroren (hold)
ausgegeben werden.
-
digital: Zyklische 24 Bit Ausgabe mit einem 1 Bit Eingang.
Mit IEC 61131 Sonderprogrammierung ist die Karte auch zur Ausgabe anderer Größen an externe Geräte,
Regler oder als Parallelschnittstelle zur SPS einsetzbar.
Abmess.: (LxBxH):
60x106x22
Gewicht:
55 g
Vor Einbau der Karte sind Einstellungen an den Schaltern S101 und S102 vorzunehmen.
Die Buchsenleiste ist in Slot 1, 2 oder 3 einzustecken und die Tragplatte in den korrespondierenden Ausschnitt
der Rückwand zu montieren.
Die Karte kann nur genutzt werden, wenn sie vom Applikationsprogramm oder einem Sonderprogramm
(geschrieben in IEC 61131) unterstützt wird.
Sartorius
Anschluss intern:
Anzahl Ausgänge:
Anzahl Eingänge:
Ausgangsstufe:
Externe Versorgung:
Spannungsabfall:
Ausgangsstrom:
Enable Eingang:
Kabel:
Potenzialtrennung:
Anschluss extern:
X102
Zubehör (Lieferumfang):
Gerät und Steckkarten installieren
34-polige Buchsenleiste auf
Flachbandkabel
für Slot 1 ... 3
5 Stellen BCD + Vz oder 24 Bit binär
Eingang: 1 Bit (DATA IN)
Gemeinsamer Kollektor an +Uext.,
offener Emitter
+5 V ... +24 V, max. 32 V
Ca. 1,7 V
Max. 50 mA
5 V / 24 V einstellbar über S101
@ 5 V high > 3,1 V, low < 1,5 V
@ 24 V high > 16 V, low < 10V
gegen Verpolung geschützt
Geschirmt, max. 50 m
Nein
D-Sub 26-polige Buchse (female)
Gegenstecker D-Sub 26 (male)
inkl. Abschirmhaube
