Combics Pro Installationshandbuch
Gerät und Steckkarten installieren
Ausgänge
Die Ausgänge von PR 5510/08 (PIN 2 .... 24) arbeiten mit gemeinsamer Versorgungsspannung am Kollektor als
Bezugspotenzial und offenen Emitter Ausgängen. Ein nicht aktivierter Ausgang ist hochohmig, an einem
aktiven liegt eine Spannung, die ca. 1,7 V kleiner als die Versorgungsspannung ist.
Die anzuschließende Last liegt zwischen dem Ausgang (PIN 2 ... 24, 25*) und GND (PIN26)
Eingang
Der Eingang (Pin 25) kann alternativ auch AUSGANG sein, entsprechend DIL-Schalter S101-1, 2).
Die Bedeutung der Schalter kann der Tabelle im Kapitel 3.4.12 entnommen werden.

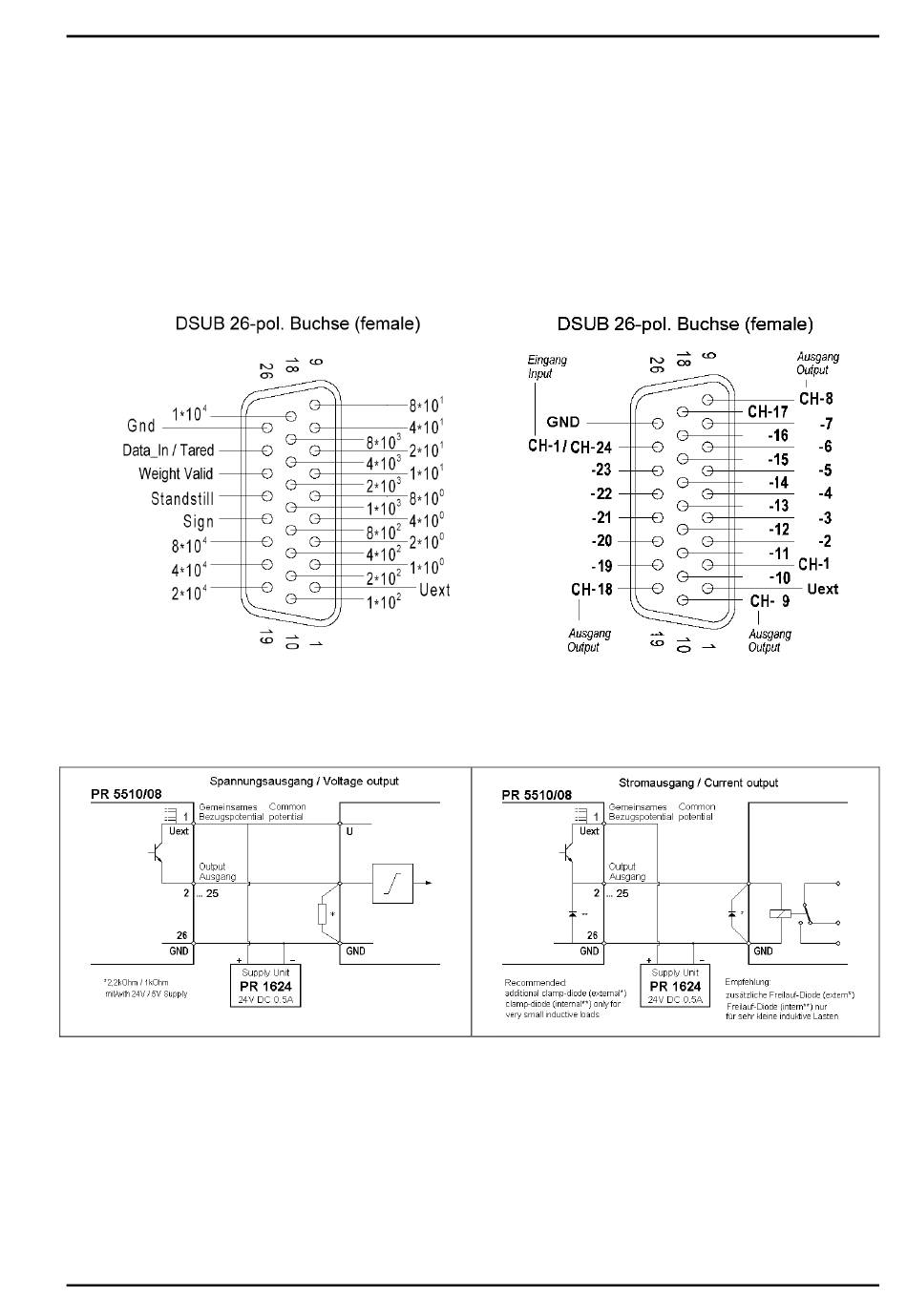

PR 5510/08 Steckerbelegung (Applikationsabhängig):
Konfiguriert als Einzelbit-Ausgang
Konfiguriert als BCD-Ausgang für Gewichtswert
Ausgangsbeschaltung
3.4.11.1 Ausgabemodi
Die Ausgabemodi sind identisch mit der Karte PR 5510/08, siehe Kapitel 3.4.12.1
Sartorius
43
