3.4.12.1 Ausgabemodi
Für alle Modi gilt, dass die Daten bei jedem PLC-Zyklus (IEC 61131-Applikation) ausgegeben werden.

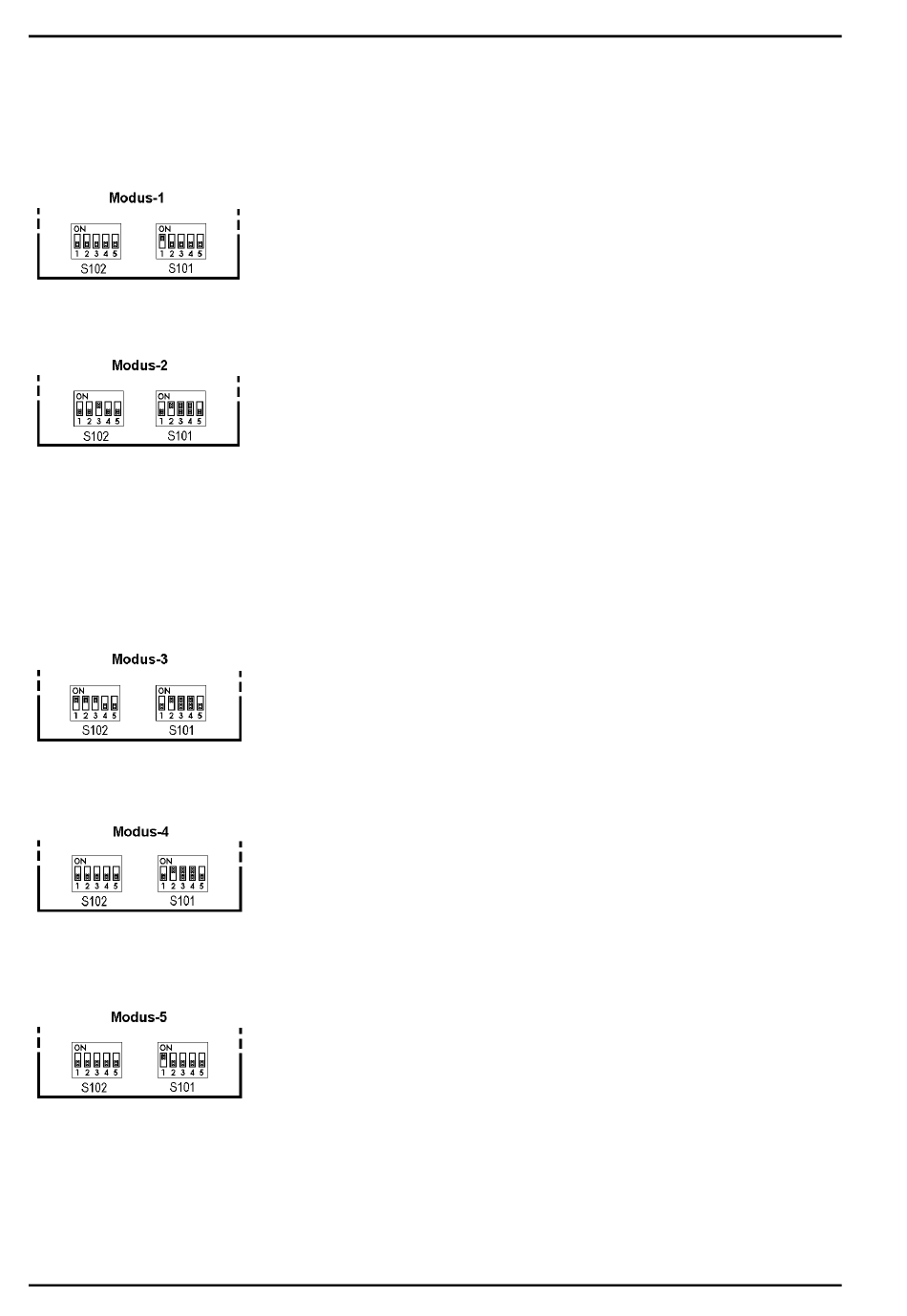

Modus 1 : Kontinuierliche Datenausgabe (follow), kein DATA_IN:
Kontinuierliche Ausgabe der konsistenten Daten, freilaufend ohne Anforderung, z.B. für Fernanzeige.
Modus 2: Datenausgabe auf externe Anforderung DATA_IN (hold):
Ausgabe der konsistenten Daten im "eingefrorenen" Zustand auf Anforderung, sonst freilaufend.
Zur Beachtung:
Es ist möglich, dass die interne Datenübergabe (Datenänderung) an den Ausgabespeicher in dem Augenblick
erfolgt, wenn das externe Anforderungssignal von "Data Hold" nach "Daten gültig" wechselt. Dies bedeutet,
dass das abfragende Gerät noch 100 µs warten muss, bis die Daten als gültig anzusehen sind.
Modus 3 : Parallel_BUS-System (tristate), externe Anforderung DATA_IN (hold):
Parallelschaltung von n PR 5510/09 Karten, gesteuert über den DATA_IN (tristate/hold) Eingang.
Ausgabe der konsistenten Daten im "eingefrorenen" Zustand auf Anforderung, sonst Tristate (hochohmig).
Modus 4 : Kontinuierliche Einzelbit-Ausgabe (23xDA), DATA_IN (1xDE):
Kontinuierliche Ausgabe von Bits, freilaufend ohne Anforderung (1xIN, 23xOUT, konfigurierbar).
Modus 5 : Kontinuierliche Einzelbit-Ausgabe (24xDA), kein DATA_IN:
Kontinuierliche Ausgabe von Bits, freilaufend ohne Anforderung z.B. Applikations EA-Schnittstelle (24xOUT,
konfigurierbar).
48
-
Die Treiberbausteine sind immer „enabled"
-
PIN25 ist IEC 61131-Applikations-Output
-
solange DATA_IN aktiv ist, bleibt der letzte Ausgabewert eingefroren (hold)
-
Die Treiberbausteine sind immer „enabled"
-
PIN25 DATA_IN ist Data-hold (Pegel S101-3, Polarität S101-4,
anwendungsabhängig )
-
solange DATA_IN aktiv ist bleibt der letzte Ausgabewert eingefroren (hold)
-
Die Treiberbausteine sind nur enabled (nicht Tristate), wenn DATA_In (hold)
aktiv ist
-
PIN25 DATA_IN ist Data-enable+hold (Pegel S101-3, Polarität S101-4,
anwendungsabhängig )
-
Die Treiberbausteine sind immer enabled
-
PIN25 ist IEC 61131-Applikations-Input
-
Die Treiberbausteine sind immer enabled
-
PIN25 ist IEC 61131-Applikations-Output
