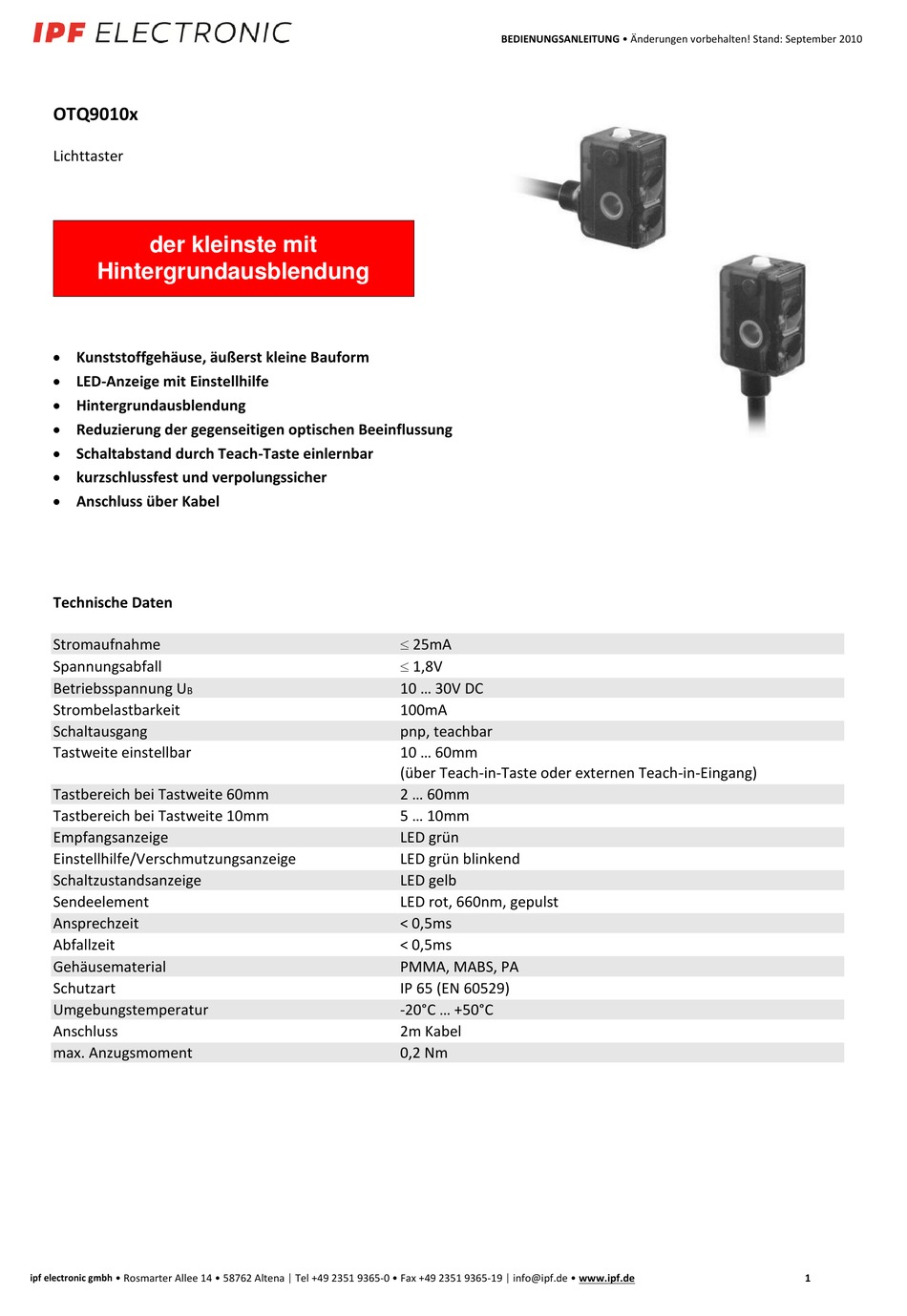

ipf electronic OTQ9010 Serie Bedienungsanleitung

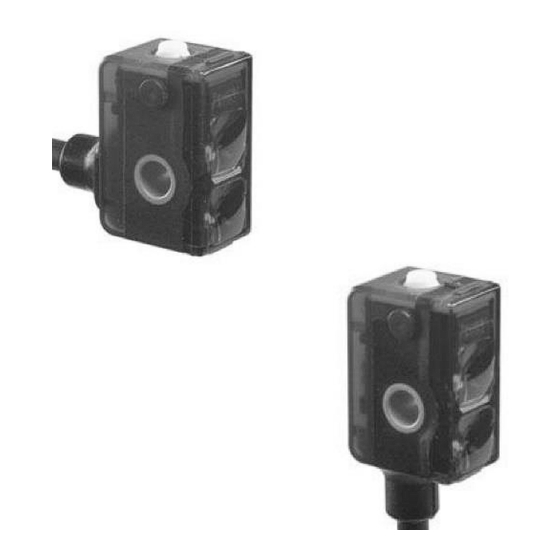

OTQ9010x
Lichttaster
der kleinste mit
Hintergrundausblendung
 Kunststoffgehäuse, äußerst kleine Bauform
 LED-Anzeige mit Einstellhilfe
 Hintergrundausblendung
 Reduzierung der gegenseitigen optischen Beeinflussung
 Schaltabstand durch Teach-Taste einlernbar
 kurzschlussfest und verpolungssicher
 Anschluss über Kabel
Technische Daten
Stromaufnahme
Spannungsabfall
Betriebsspannung U
B
Strombelastbarkeit
Schaltausgang
Tastweite einstellbar
Tastbereich bei Tastweite 60mm
Tastbereich bei Tastweite 10mm
Empfangsanzeige
Einstellhilfe/Verschmutzungsanzeige
Schaltzustandsanzeige
Sendeelement
Ansprechzeit
Abfallzeit
Gehäusematerial
Schutzart
Umgebungstemperatur
Anschluss
max. Anzugsmoment
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
 25mA
 1,8V
10 ... 30V DC
100mA
pnp, teachbar
10 ... 60mm
(über Teach-in-Taste oder externen Teach-in-Eingang)
2 ... 60mm
5 ... 10mm
LED grün
LED grün blinkend
LED gelb
LED rot, 660nm, gepulst
< 0,5ms
< 0,5ms
PMMA, MABS, PA
IP 65 (EN 60529)
-20°C ... +50°C
2m Kabel
0,2 Nm
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2010
info@ipf.de • www.ipf.de
│
1
