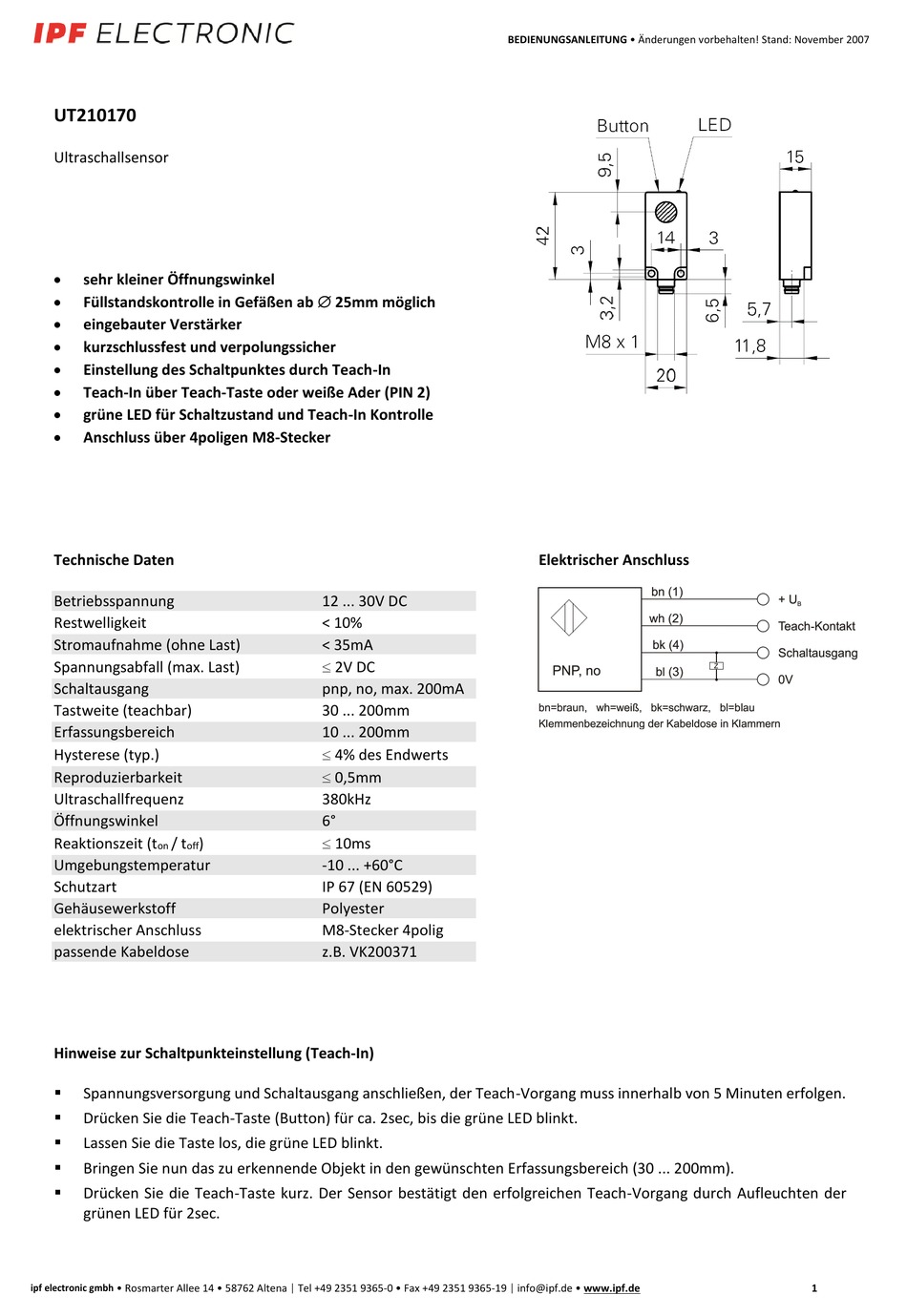

UT210170

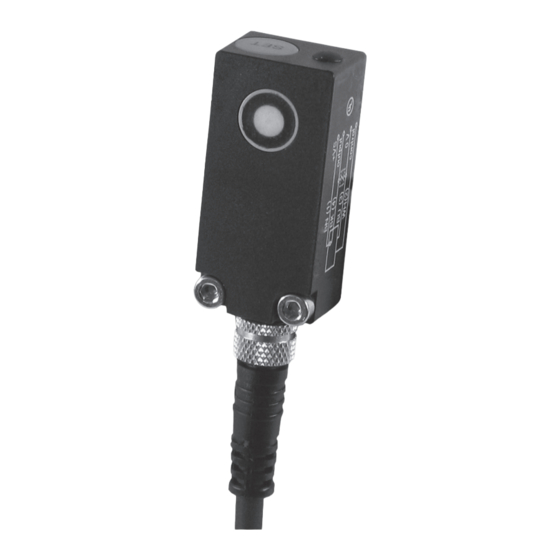

Ultraschallsensor

sehr kleiner Öffnungswinkel
 Füllstandskontrolle in Gefäßen ab  25mm möglich

eingebauter Verstärker

kurzschlussfest und verpolungssicher

Einstellung des Schaltpunktes durch Teach-In

Teach-In über Teach-Taste oder weiße Ader (PIN 2)

grüne LED für Schaltzustand und Teach-In Kontrolle

Anschluss über 4poligen M8-Stecker
Technische Daten
Betriebsspannung
Restwelligkeit
Stromaufnahme (ohne Last)
Spannungsabfall (max. Last)
Schaltausgang
Tastweite (teachbar)
Erfassungsbereich
Hysterese (typ.)
Reproduzierbarkeit
Ultraschallfrequenz
Öffnungswinkel
Reaktionszeit (t / t )
on off
Umgebungstemperatur
Schutzart
Gehäusewerkstoff
elektrischer Anschluss
passende Kabeldose
Hinweise zur Schaltpunkteinstellung (Teach-In)

Spannungsversorgung und Schaltausgang anschließen, der Teach-Vorgang muss innerhalb von 5 Minuten erfolgen.

Drücken Sie die Teach-Taste (Button) für ca. 2sec, bis die grüne LED blinkt.

Lassen Sie die Taste los, die grüne LED blinkt.

Bringen Sie nun das zu erkennende Objekt in den gewünschten Erfassungsbereich (30 ... 200mm).

Drücken Sie die Teach-Taste kurz. Der Sensor bestätigt den erfolgreichen Teach-Vorgang durch Aufleuchten der
grünen LED für 2sec.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
12 ... 30V DC
< 10%
< 35mA
 2V DC
pnp, no, max. 200mA
30 ... 200mm
10 ... 200mm
 4% des Endwerts
 0,5mm
380kHz
6°
 10ms
-10 ... +60°C
IP 67 (EN 60529)
Polyester
M8-Stecker 4polig
z.B. VK200371
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: November 2007
Elektrischer Anschluss
