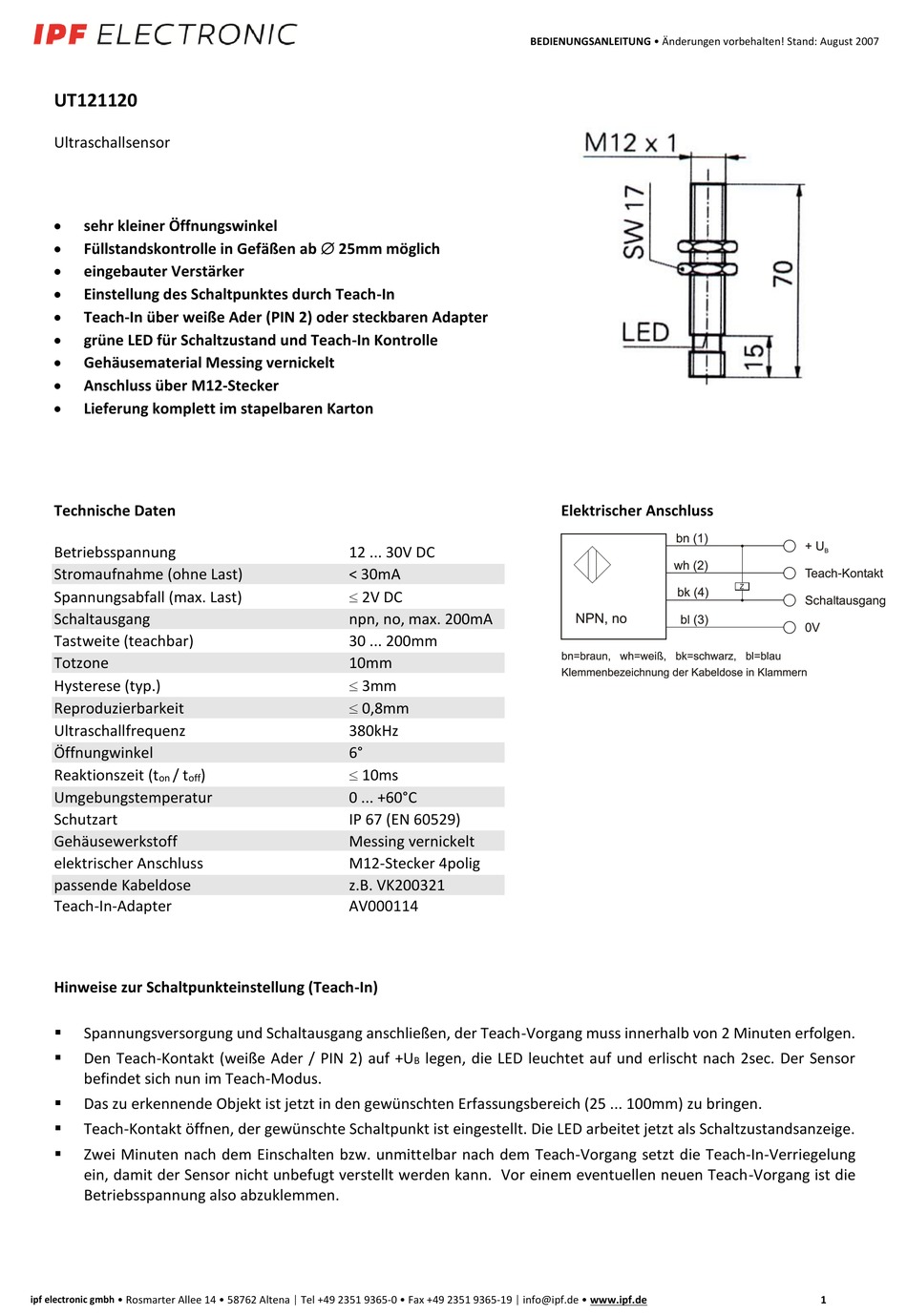

ipf electronic UT121120 Bedienungsanleitung

UT121120
Ultraschallsensor

sehr kleiner Öffnungswinkel
 Füllstandskontrolle in Gefäßen ab  25mm möglich

eingebauter Verstärker

Einstellung des Schaltpunktes durch Teach-In

Teach-In über weiße Ader (PIN 2) oder steckbaren Adapter

grüne LED für Schaltzustand und Teach-In Kontrolle

Gehäusematerial Messing vernickelt

Anschluss über M12-Stecker

Lieferung komplett im stapelbaren Karton
Technische Daten
Betriebsspannung
Stromaufnahme (ohne Last)
Spannungsabfall (max. Last)
Schaltausgang
Tastweite (teachbar)
Totzone
Hysterese (typ.)
Reproduzierbarkeit
Ultraschallfrequenz
Öffnungwinkel
Reaktionszeit (t / t )
on off
Umgebungstemperatur
Schutzart
Gehäusewerkstoff
elektrischer Anschluss

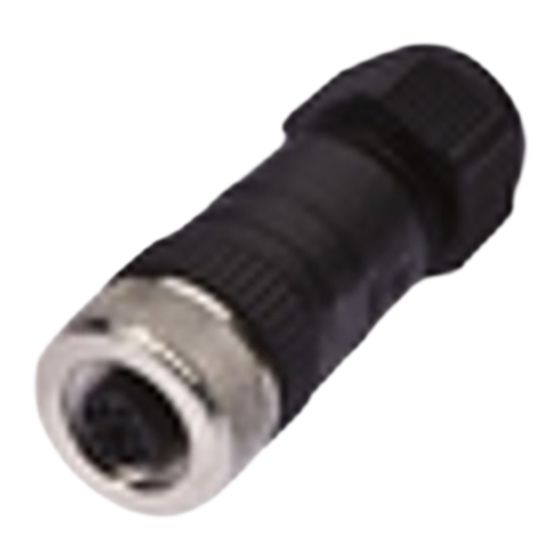

passende Kabeldose
Teach-In-Adapter
Hinweise zur Schaltpunkteinstellung (Teach-In)

Spannungsversorgung und Schaltausgang anschließen, der Teach-Vorgang muss innerhalb von 2 Minuten erfolgen.

Den Teach-Kontakt (weiße Ader / PIN 2) auf +U
befindet sich nun im Teach-Modus.

Das zu erkennende Objekt ist jetzt in den gewünschten Erfassungsbereich (25 ... 100mm) zu bringen.

Teach-Kontakt öffnen, der gewünschte Schaltpunkt ist eingestellt. Die LED arbeitet jetzt als Schaltzustandsanzeige.

Zwei Minuten nach dem Einschalten bzw. unmittelbar nach dem Teach-Vorgang setzt die Teach-In-Verriegelung
ein, damit der Sensor nicht unbefugt verstellt werden kann. Vor einem eventuellen neuen Teach-Vorgang ist die
Betriebsspannung also abzuklemmen.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
12 ... 30V DC
< 30mA
 2V DC
npn, no, max. 200mA
30 ... 200mm
10mm
 3mm
 0,8mm
380kHz
6°
 10ms
0 ... +60°C
IP 67 (EN 60529)
Messing vernickelt
M12-Stecker 4polig
z.B. VK200321
AV000114
legen, die LED leuchtet auf und erlischt nach 2sec. Der Sensor
B
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2007
Elektrischer Anschluss
info@ipf.de • www.ipf.de
│
1
