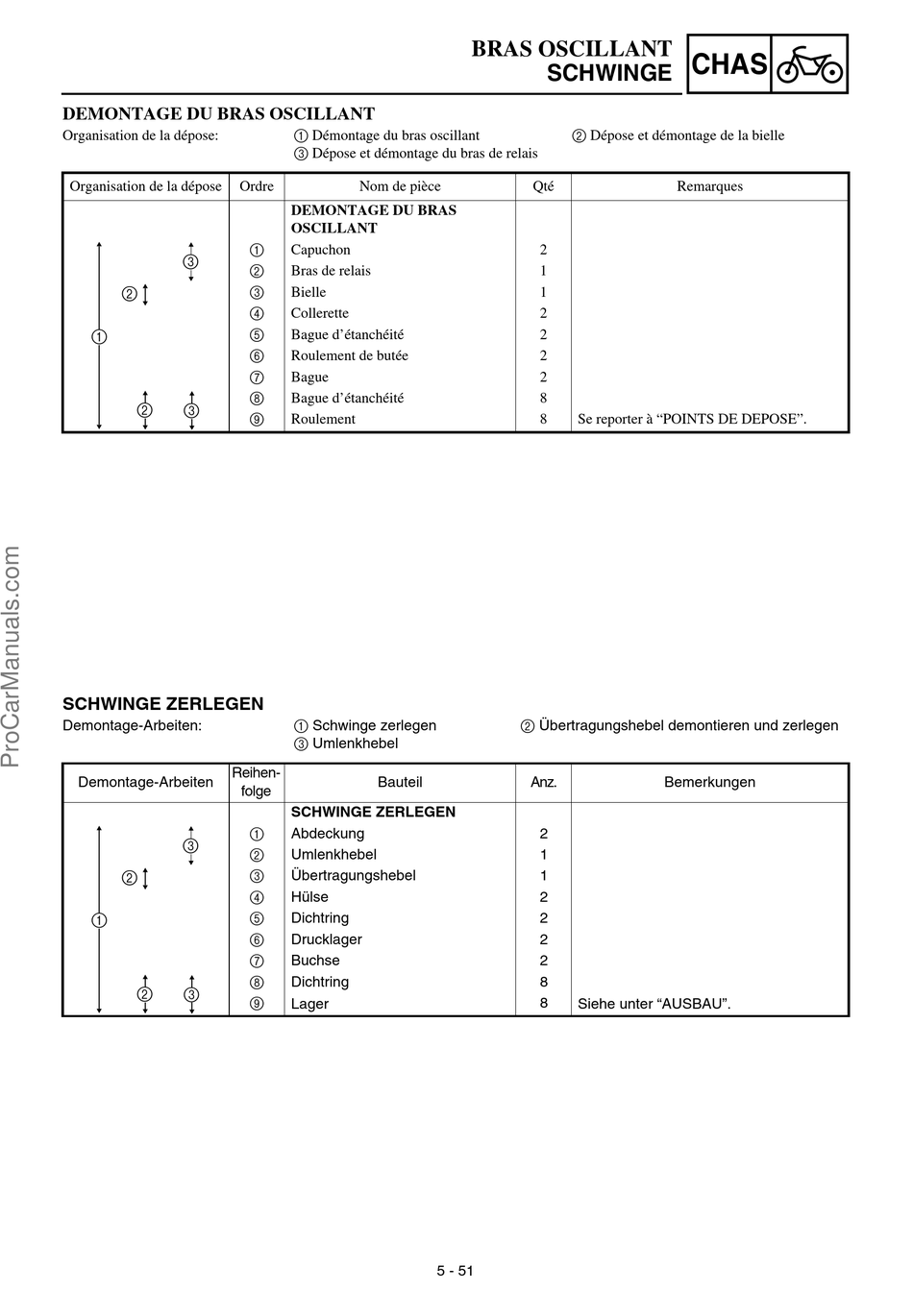

DEMONTAGE DU BRAS OSCILLANT

Organisation de la dépose:
Organisation de la dépose
3
2
1
2
3

SCHWINGE ZERLEGEN

Demontage-Arbeiten:
Reihen-
Demontage-Arbeiten
3
2
1
2 3
1 Démontage du bras oscillant
3 Dépose et démontage du bras de relais
Ordre Nom de pièce
DEMONTAGE DU BRAS
OSCILLANT
1 Capuchon
2 Bras de relais
3 Bielle
4 Collerette
5 Bague d'étanchéité
6 Roulement de butée
7 Bague
8 Bague d'étanchéité
9 Roulement
1 Schwinge zerlegen
3 Umlenkhebel
Bauteil
folge
SCHWINGE ZERLEGEN
1 Abdeckung
2 Umlenkhebel
3 Übertragungshebel
4 Hülse
5 Dichtring
6 Drucklager
7 Buchse
8 Dichtring
9
Lager
BRAS OSCILLANT
SCHWINGE
2 Dépose et démontage de la bielle
Qté
2
1
1
2
2
2
2
8
8 Se reporter à "POINTS DE DEPOSE".
2 Übertragungshebel demontieren und zerlegen
Anz.
2
1
1
2
2
2
2
8
8
Siehe unter "AUSBAU".
