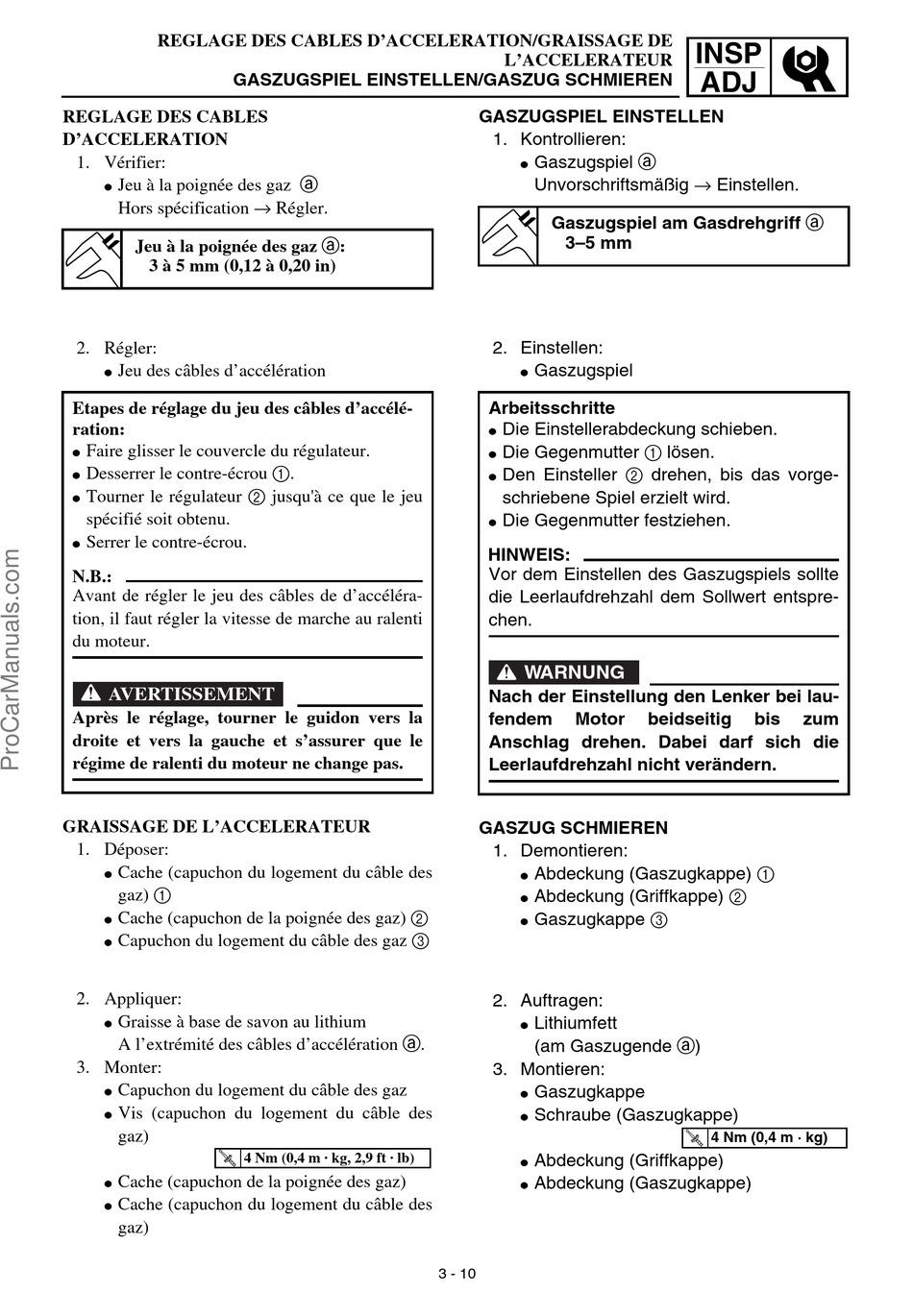

REGLAGE DES CABLES D'ACCELERATION/GRAISSAGE DE
GASZUGSPIEL EINSTELLEN/GASZUG SCHMIEREN
REGLAGE DES CABLES
D'ACCELERATION
1. Vérifier:
Jeu à la poignée des gaz a
G
Hors spécification → Régler.
Jeu à la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu des câbles d'accélération
G
Etapes de réglage du jeu des câbles d'accélé-
ration:
Faire glisser le couvercle du régulateur.
G
Desserrer le contre-écrou 1.
G
Tourner le régulateur 2 jusqu'à ce que le jeu
G
spécifié soit obtenu.
Serrer le contre-écrou.
G
N.B.:
Avant de régler le jeu des câbles de d'accéléra-
tion, il faut régler la vitesse de marche au ralenti
du moteur.
AVERTISSEMENT
Après le réglage, tourner le guidon vers la
droite et vers la gauche et s'assurer que le
régime de ralenti du moteur ne change pas.
GRAISSAGE DE L'ACCELERATEUR
1. Déposer:
Cache (capuchon du logement du câble des
G
gaz) 1
Cache (capuchon de la poignée des gaz) 2
G
Capuchon du logement du câble des gaz 3
G
2. Appliquer:
Graisse à base de savon au lithium
G
A l'extrémité des câbles d'accélération a.
3. Monter:
Capuchon du logement du câble des gaz
G
Vis (capuchon du logement du câble des
G
gaz)
Cache (capuchon de la poignée des gaz)
G
Cache (capuchon du logement du câble des
G
gaz)
4 Nm (0,4 m · kg, 2,9 ft · lb)
L'ACCELERATEUR
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
Gaszugspiel a
G
Unvorschriftsmäßig → Einstellen.
Gaszugspiel am Gasdrehgriff a
3–5 mm
2. Einstellen:
Gaszugspiel
G
Arbeitsschritte
Die Einstellerabdeckung schieben.
G
Die Gegenmutter 1 lösen.
G
Den Einsteller 2 drehen, bis das vorge-
G
schriebene Spiel erzielt wird.
Die Gegenmutter festziehen.
G
HINWEIS:
Vor dem Einstellen des Gaszugspiels sollte
die Leerlaufdrehzahl dem Sollwert entspre-
chen.
WARNUNG
Nach der Einstellung den Lenker bei lau-
fendem
Motor
Anschlag drehen. Dabei darf sich die
Leerlaufdrehzahl nicht verändern.
GASZUG SCHMIEREN
1. Demontieren:
Abdeckung (Gaszugkappe) 1
G
Abdeckung (Griffkappe) 2
G
Gaszugkappe 3
G
2. Auftragen:
Lithiumfett
G
(am Gaszugende a)
3. Montieren:
Gaszugkappe
G
Schraube (Gaszugkappe)
G
Abdeckung (Griffkappe)
G
Abdeckung (Gaszugkappe)
G
3 - 10
INSP
ADJ
beidseitig
bis
zum
4 Nm (0,4 m · kg)
