DVD, VCR, etc.

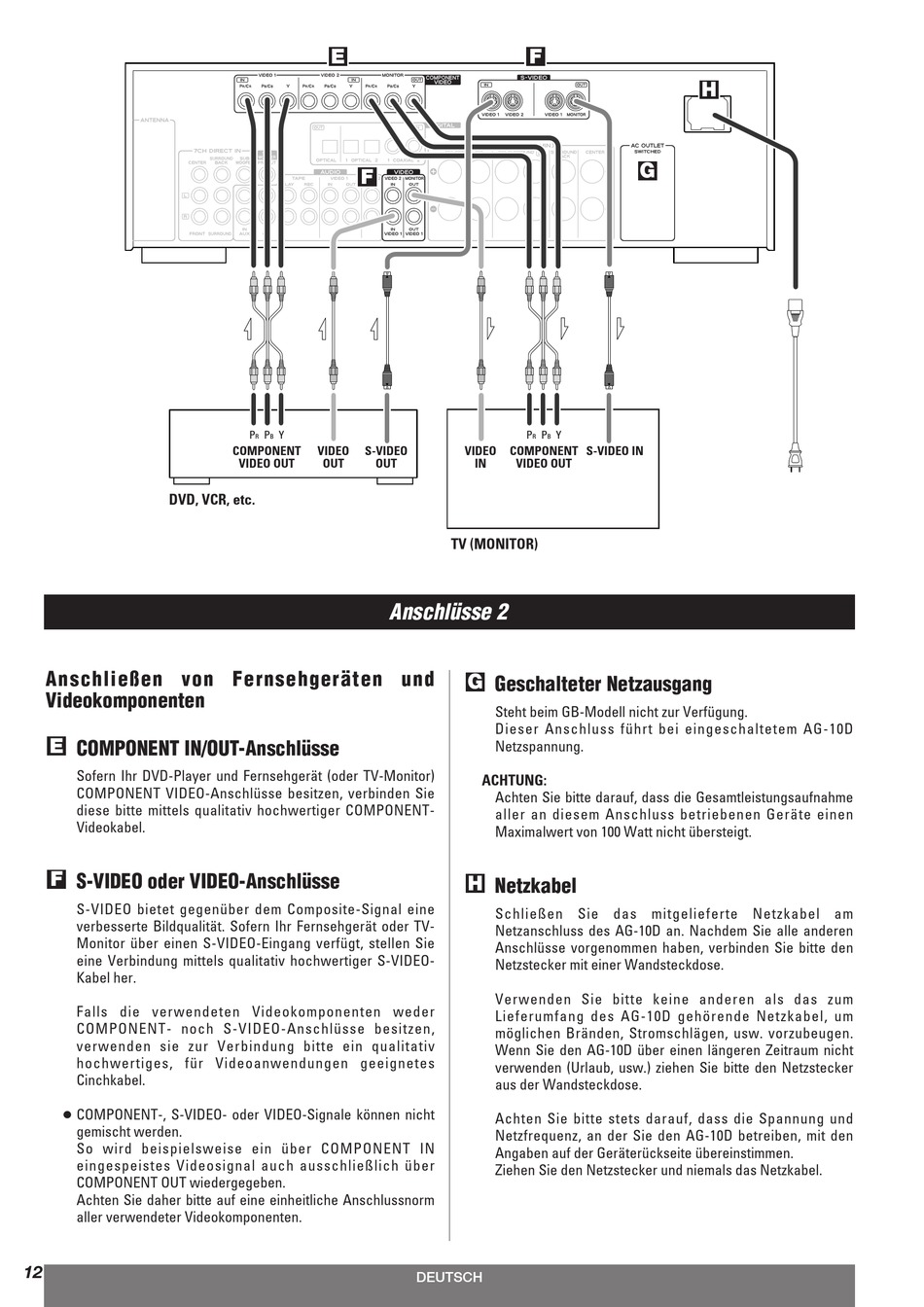

Anschließen von Fernsehgeräten und
Videokomponenten
E
COMPONENT IN/OUT-Anschlüsse
Sofern Ihr DVD-Player und Fernsehgerät (oder TV-Monitor)
COMPONENT VIDEO-Anschlüsse besitzen, verbinden Sie
diese bitte mittels qualitativ hochwertiger COMPONENT-
Videokabel.
F
S-VIDEO oder VIDEO-Anschlüsse
S-VIDEO bietet gegenüber dem Composite-Signal eine
verbesserte Bildqualität. Sofern Ihr Fernsehgerät oder TV-
Monitor über einen S-VIDEO-Eingang verfügt, stellen Sie
eine Verbindung mittels qualitativ hochwertiger S-VIDEO-
Kabel her.
Falls die verwendeten Videokomponenten weder
COMPONENT- noch S-VIDEO-Anschlüsse besitzen,
verwenden sie zur Verbindung bitte ein qualitativ
hochwertiges, für Videoanwendungen geeignetes
Cinchkabel.
< COMPONENT-, S-VIDEO- oder VIDEO-Signale können nicht
gemischt werden.
So wird beispielsweise ein über COMPONENT IN
eingespeistes Videosignal auch ausschließlich über
COMPONENT OUT wiedergegeben.
Achten Sie daher bitte auf eine einheitliche Anschlussnorm
aller verwendeter Videokomponenten.
12
E
F
P
P
Y
R
B
COMPONENT
VIDEO
S-VIDEO
VIDEO OUT
OUT
OUT
Anschlüsse 2
F
P
P
Y
R
B
VIDEO
COMPONENT
S-VIDEO IN
IN
VIDEO OUT
TV (MONITOR)
G
Geschalteter Netzausgang
Steht beim GB-Modell nicht zur Verfügung.
Dieser Anschluss führt bei eingeschaltetem AG-10D
Netzspannung.
ACHTUNG:
Achten Sie bitte darauf, dass die Gesamtleistungsaufnahme
aller an diesem Anschluss betriebenen Geräte einen
Maximalwert von 100 Watt nicht übersteigt.
H
Netzkabel
Schließen Sie das mitgelieferte Netzkabel am
Netzanschluss des AG-10D an. Nachdem Sie alle anderen
Anschlüsse vorgenommen haben, verbinden Sie bitte den
Netzstecker mit einer Wandsteckdose.
Verwenden Sie bitte keine anderen als das zum
Lieferumfang des AG-10D gehörende Netzkabel, um
möglichen Bränden, Stromschlägen, usw. vorzubeugen.
Wenn Sie den AG-10D über einen längeren Zeitraum nicht
verwenden (Urlaub, usw.) ziehen Sie bitte den Netzstecker
aus der Wandsteckdose.
Achten Sie bitte stets darauf, dass die Spannung und
Netzfrequenz, an der Sie den AG-10D betreiben, mit den
Angaben auf der Geräterückseite übereinstimmen.
Ziehen Sie den Netzstecker und niemals das Netzkabel.
DEUTSCH
H
