CD-R, MD, etc.
LINE OUT
TAPE
D
L
R
R
L
BACK
CENTER
FRONT
SURROUND
6.1CH AUDIO OUT
10
DIGITAL OUT
DVD, CD, etc.
DIGITAL IN
A
B
C
L
R
R
L
LINE IN
DVD-Player oder Decoder
Lettore DVD o decoder
DVD speler of decoder
SUBWOOFER

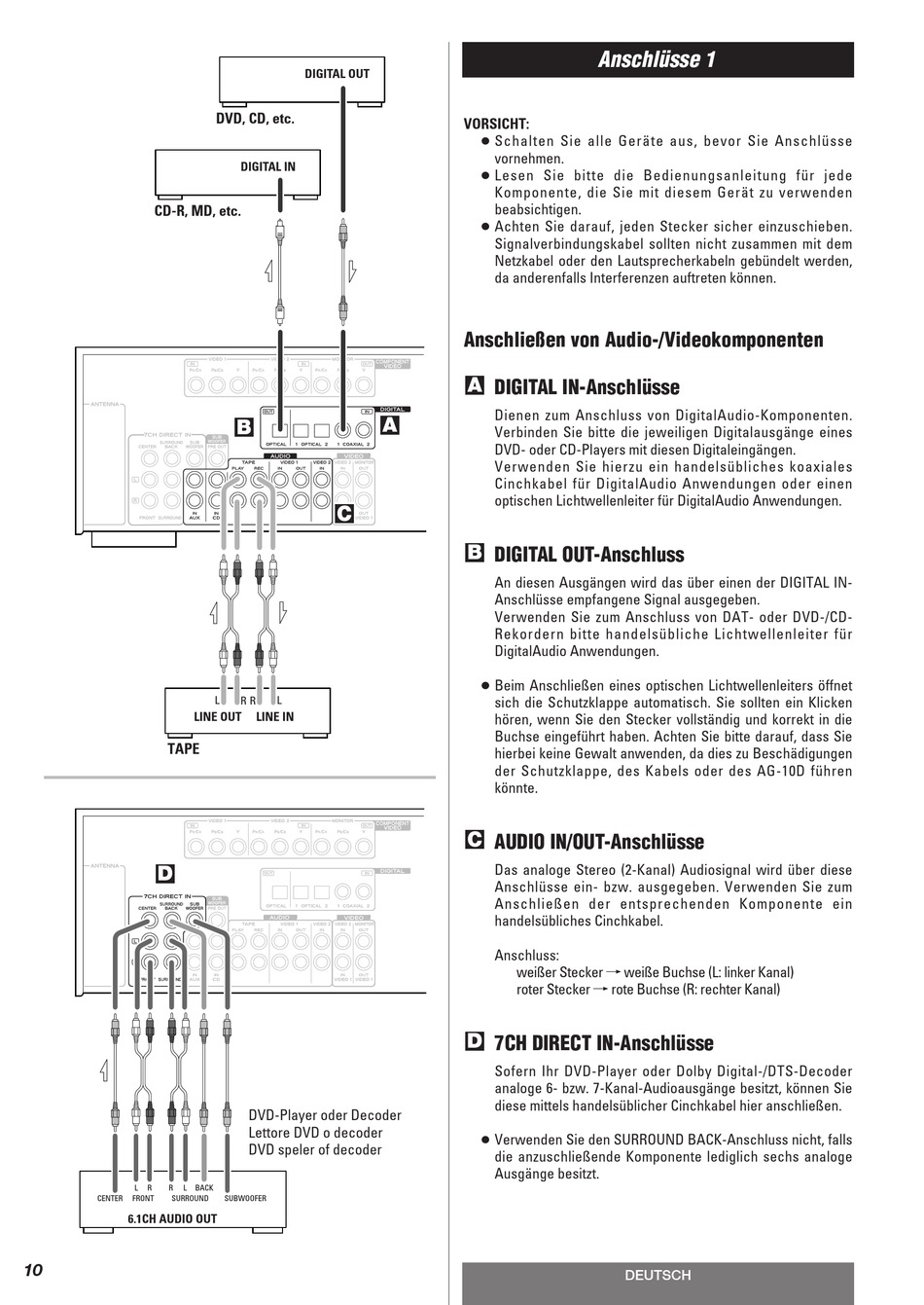

Anschlüsse 1
VORSICHT:
< Schalten Sie alle Geräte aus, bevor Sie Anschlüsse
vornehmen.
< Lesen Sie bitte die Bedienungsanleitung für jede
Komponente, die Sie mit diesem Gerät zu verwenden
beabsichtigen.
< Achten Sie darauf, jeden Stecker sicher einzuschieben.
Signalverbindungskabel sollten nicht zusammen mit dem
Netzkabel oder den Lautsprecherkabeln gebündelt werden,
da anderenfalls Interferenzen auftreten können.
Anschließen von Audio-/Videokomponenten
A
DIGITAL IN-Anschlüsse
Dienen zum Anschluss von DigitalAudio-Komponenten.
Verbinden Sie bitte die jeweiligen Digitalausgänge eines
DVD- oder CD-Players mit diesen Digitaleingängen.
Verwenden Sie hierzu ein handelsübliches koaxiales
Cinchkabel für DigitalAudio Anwendungen oder einen
optischen Lichtwellenleiter für DigitalAudio Anwendungen.
B
DIGITAL OUT-Anschluss
An diesen Ausgängen wird das über einen der DIGITAL IN-
Anschlüsse empfangene Signal ausgegeben.
Verwenden Sie zum Anschluss von DAT- oder DVD-/CD-
Rekordern bitte handelsübliche Lichtwellenleiter für
DigitalAudio Anwendungen.
< Beim Anschließen eines optischen Lichtwellenleiters öffnet
sich die Schutzklappe automatisch. Sie sollten ein Klicken
hören, wenn Sie den Stecker vollständig und korrekt in die
Buchse eingeführt haben. Achten Sie bitte darauf, dass Sie
hierbei keine Gewalt anwenden, da dies zu Beschädigungen
der Schutzklappe, des Kabels oder des AG-10D führen
könnte.
C
AUDIO IN/OUT-Anschlüsse
Das analoge Stereo (2-Kanal) Audiosignal wird über diese
Anschlüsse ein- bzw. ausgegeben. Verwenden Sie zum
Anschließen der entsprechenden Komponente ein
handelsübliches Cinchkabel.
Anschluss:
weißer Stecker q weiße Buchse (L: linker Kanal)
roter Stecker q rote Buchse (R: rechter Kanal)
D
7CH DIRECT IN-Anschlüsse
Sofern Ihr DVD-Player oder Dolby Digital-/DTS-Decoder
analoge 6- bzw. 7-Kanal-Audioausgänge besitzt, können Sie
diese mittels handelsüblicher Cinchkabel hier anschließen.
< Verwenden Sie den SURROUND BACK-Anschluss nicht, falls
die anzuschließende Komponente lediglich sechs analoge
Ausgänge besitzt.
DEUTSCH
