6.3

Laufen, Stoppen und Steuern der Laufrichtung

Der Benutzer kann eine Reihe von Signalen vorgeben, die den Umrichter zum Laufen veranlassen und die Drehrichtung des Motors vorgeben.
Diese Signale können über die Steueranschlussklemmen, die Tasten der Bedieneinheit oder ein binäres Steuerwort (P4.18) über die
Kommunikationsschnittstelle geliefert werden. Die Signale, die dem Umrichter zur Verfügung gestellt werden können, sind in Tabelle 6-2 aufgeführt.
Tabelle 6-2 Eingangsfunktionen
Funktion
Hardware-Freigabe (1)
Lauffreigabe (Nicht Stopp) (4)
Rechtslauf (2)
Linkslauf (3)
Lauf (16)
Linkslauf (17)
Tippen Rechtslauf (18)
Tippen Linkslauf (19)
Der Benutzer kann die Tasten der Bedieneinheit für die Signale „Lauf", „Stopp" und „Tippbetrieb Rechtslauf" verwenden, aber die Taste „Stopp" hält
den Umrichter nur dann an, wenn die Tasten der Bedieneinheit zum Laufen des Umrichters verwendet wurden.
Das Anfahren eines Umrichters kann einen oder zwei Schritte umfassen. Wenn ein Freigabesignal als Funktion eines Digitaleingangs konfiguriert ist,
zeigt das Umrichterdisplay „inh" (inhibit) an und das Freigabesignal muss aktiv sein, bevor der Umrichter im Normal- oder im Tippbetrieb laufen kann.
Wenn keine Freigabe konfiguriert ist, zeigt das Display des Umrichters „rdy" (ready) an, und der Umrichter läuft, wenn ein Lauf- oder Tippbetrieb-
Signal anliegt.
Die Laufrichtung kann entweder durch die Art des gelieferten Lauf- oder Tippbetrieb-Signals oder durch den Richtungseingang gesteuert werden.
Der Richtungseingang ist nicht in der Lage, einen expliziten Befehl wie beispielsweise Rechtslauf (2) zu überschreiben.
Lauf/Stopp-Konfiguration (P0.10) kann zur schnellen Konfiguration des Motors verwendet werden, um die Steuereingänge, die den Motor laufen
lassen, um sie an eine Anwendung und die örtlichen Verdrahtungsvorschriften anzupassen
Lauf/Stopp-Konfiguration (P0.10) ändert die Funktionen von T12 Digitaleingang 2, T13 Digitaleingang 3, T14 Digitaleingang 4 und den Lauf- und
Stopp-Tasten an der Bedieneinheit. Die Änderungen an den Steueranschlussklemmen und Einzelheiten zum Betrieb und zum Stoppen des
Umrichters in jeder Konfiguration finden Sie weiter unten.
P0.10 = Freigabe, Rechtslauf und Linkslauf (1) Standardeinstellung
Der Umrichter kann ohne ein aktives Freigabesignal an Digitaleingang 2 nicht starten. Den Umrichter mit einem Rechtslauf-Signal an Digitaleingang
3 oder einem Linkslauf-Signal an Digitaleingang 4 starten.
Wenn die Signale Rechtslauf und Linkslauf gleichzeitig aktiv sind, verzögert der Umrichter auf 0 Hz (STOPP), bis eines der beiden Signale
aufgehoben wurde.
Commander S100 Betriebsanleitung
Elektrische
Bedienung und
Installation
Softwarestruktur
Beschreibung
Wenn konfiguriert, läuft der Umrichter nicht ohne ein aktives Hardware-Freigabesignal.
Wenn konfiguriert, läuft der Umrichter nicht ohne ein aktives Lauffreigabesignal. Die Signale für Rechtslauf (2),
Linkslauf (3) und Lauf (16) bleiben aktiv, so dass nur einer Taster erforderlich ist; um den Umrichter
anzuhalten. Dazu muss das Signal für die Lauffreigabe entfernt werden.
Wenn aktiviert, startet der Umrichter mit dem gewählten Sollwert im Rechtslauf.
Wenn aktiviert, startet der Umrichter mit dem gewählten Sollwert im Linkslauf.
Wenn aktiviert, startet der Umrichter mit dem gewählten Sollwert. Die Laufrichtung ist standardmäßig der
Rechtslauf, dies kann aber auf Linkslauf geändert werden, wenn ein aktives Linkslaufsignal (17) vorhanden ist.
Wenn aktiv, wird die Laufrichtung des Motors zu Linkslauf geändert, wenn ein aktives Laufsignal (16) vorliegt.
Wenn aktiv, läuft der Umrichter im Rechtslauf mit der Tippbetrieb-Frequenz (P2.13).
Wenn aktiv, läuft der Umrichter im Linkslauf mit der Tippbetrieb-Frequenz (P2.13).

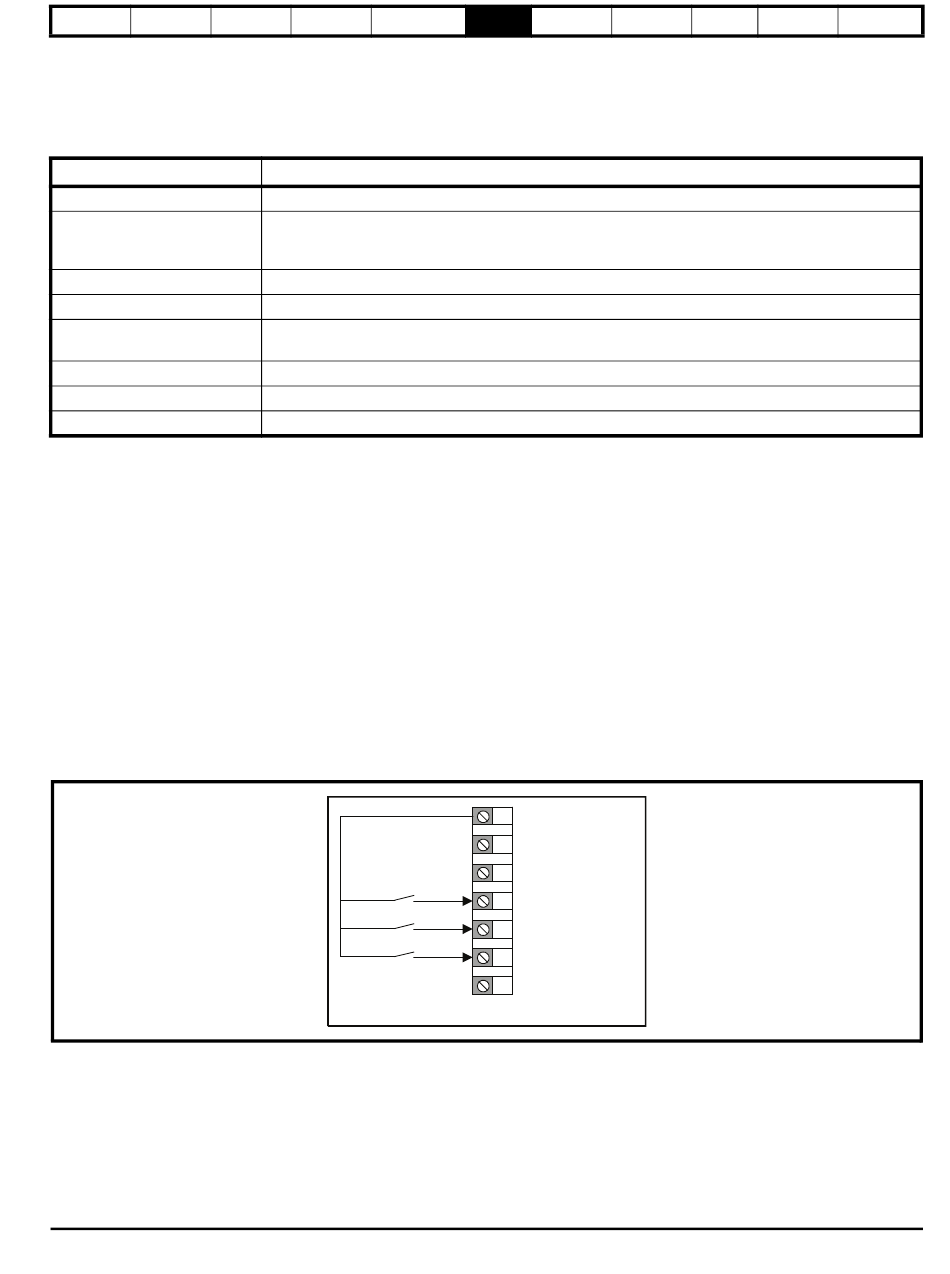

Freigabe und Rechtslauf-/Linkslauf-Signale (P6.13 = 1)
Inbetrieb-
Umrichter-
Kommunikation
nahme
parameter
9
+24 V Ausgang
10
0 V
11
DIO 1
12
Freigabe (DI 2)
13
Rechtslauf (DI 3)
14
Linkslauf (DI 4)
15
DI 5
Technische
Hinweise zur
Diagnose
Daten
UL-Konformität
51
