Sicherheits-
Produkt-
Mechanische
informationen
informationen
Installation
3.2.1

Montage auf DIN-Hutschiene

Der Montagemechanismus für DIN-Hutschienen ist so ausgelegt, dass für die Installation und den Ausbau des Umrichters auf einer DIN-Hutschiene
keine Werkzeuge benötigt werden. So wird der Umrichter an einer DIN-Hutschiene montiert:
1. Die Entriegelung der DIN-Schiene drücken
2. Die oberen Befestigungslaschen korrekt auf der DIN-Schiene positionieren
3. Sicherstellen, dass der Umrichter fest sitzt, bevor der DIN-Schienen-Clip losgelassen wird
4. Die Endanschläge für die DIN-Schienen auf beiden Seiten des Umrichters montieren, um ein seitliches Verschieben zu verhindern
Die verwendete DIN-Schiene (TS35) muss 7,5 mm betragen, um der ISO/EN 60715 zu entsprechen. Die Abmessungen von der Oberseite des
Umrichters bis zur Mitte der DIN-Schiene können Tabelle 3-2 entnommen werden.
Bei der Montage auf einer DIN-Schiene sind keine zusätzlichen Schrauben zur Befestigung des Umrichters erforderlich. Wenn der Umrichter jedoch
in einem Wohngebäude oder in der Nähe empfindlicher Geräte installiert werden soll, kann es erforderlich sein, die EMV-Schraube (unten-mittig)
zu installieren, um einen direkten Metallkontakt zwischen Umrichter und Schaltschrank zu gewährleisten. Siehe Abschnitt 4.7 Elektromagnetische
Verträglichkeit (EMV).

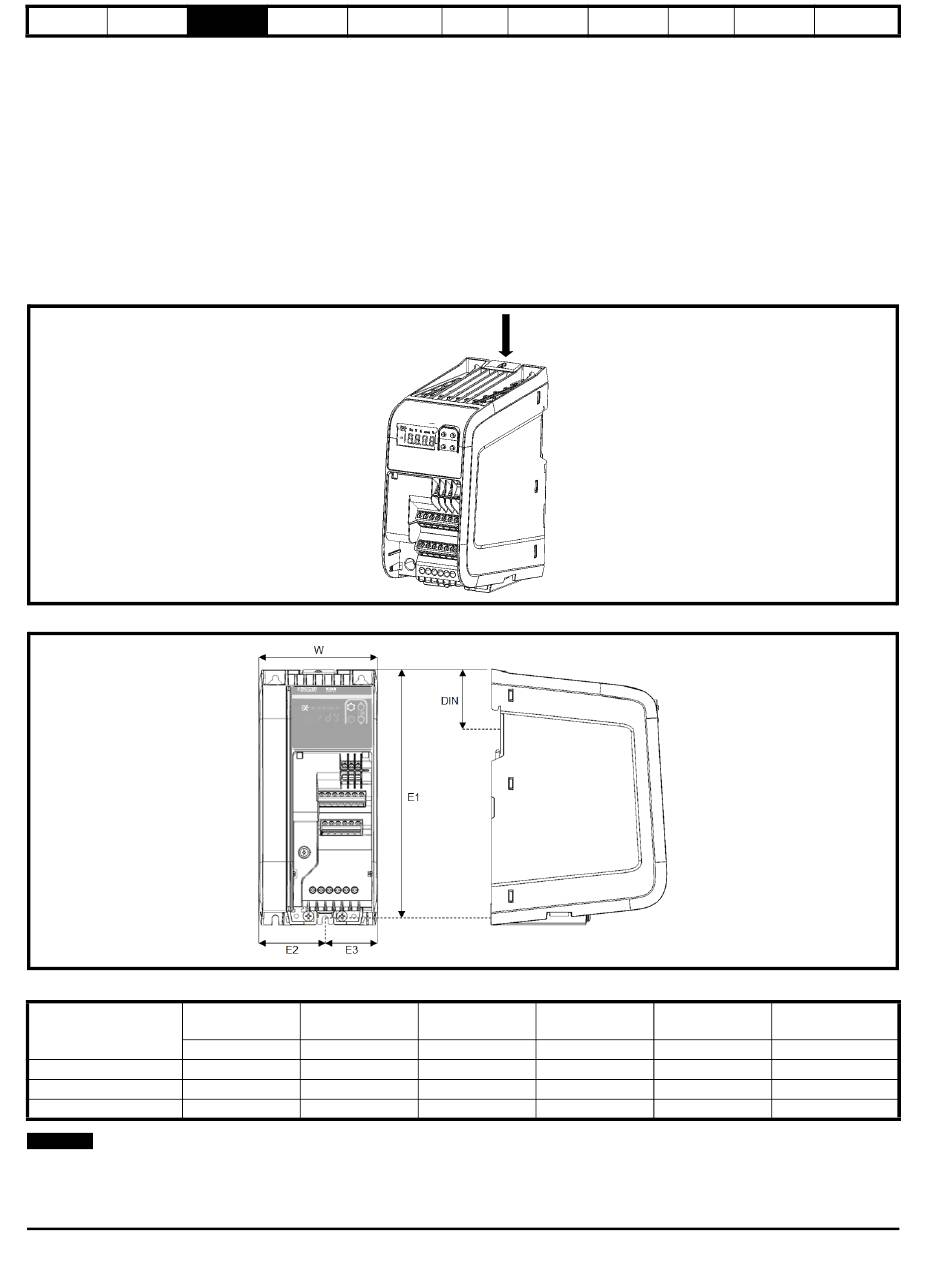

Abbildung 3-4 Position der Entriegelung der DIN-Schiene
Abbildung 3-5 DIN-Schiene Abmessungen
Tabelle 3-2 DIN-Schiene Abmessungen
Modellbezeichnung
S100-01
S100-02
S100-03
HINWEIS
Die Schraube für die EMV-Rückwand befindet sich beim Umrichter der Baugröße 3 (S100-03) etwas außerhalb der Mitte.
16
Elektrische
Bedienung und
Installation
Softwarestruktur
DIN
E1
mm
mm
46
152
46
187
46
187
Inbetrieb-
Umrichter-
Kommunikation
nahme
parameter
B
E2
mm
mm
68
34
68
34
90
50
Technische
Hinweise zur
Diagnose
Daten
UL-Konformität
Durchmesser
E3
Montagebohrung
mm
mm
34
4,8
34
4,8
40
4,8
Commander S100 Betriebsanleitung
