4.9
Kommunikationsanschlüsse
Der Umrichter umfasst einen 485-Kommunikationsanschluss, der mit
Verbindung zwischen dem Umrichter und einem PC für die Inbetriebnahme, einem Regler zur Umrichtersteuerung, einer remoten Bedieneinheit zur
Anzeige des Umrichters außerhalb eines Schaltschranks oder einer HMI für eine erweiterte Anzeige und Systemsteuerung.
Die Standard-Baudrate des Anschlusses beträgt 115.200 Bit/s, um die Kompatibilität mit remoten Control Techniques-Bedieneinheiten zu
gewährleisten. In Connect wurden beim Betrieb mit einer hohen Baudrate zeitweilige Zeitüberschreitungen beobachtet, wenn der Latenz-Timer des
Anschlusses auf den Standardwert von 16 ms eingestellt ist. Der Latenz-Timer sollte in den erweiterten Eigenschaften des COM-Ports des PCs,
die über den Geräte-Manager aufgerufen werden können, auf 1 ms reduziert werden. Alternativ kann die Baudrate am Umrichter auf 19.200 Bit/s
eingestellt werden, bevor die Verbindung zum PC hergestellt wird. Siehe die Beschreibung der Seriellen Baudrate (P4.05) in Abschnitt 7.3
Parameterbeschreibungen.
HINWEIS
Das Ändern der Einstellung des Latenz-Timers kann sich auf andere Kommunikationssoftware auf dem PC des Benutzers auswirken, weshalb vor
der Änderung Rücksprache mit dem Geräteadministrator gehalten werden sollte.

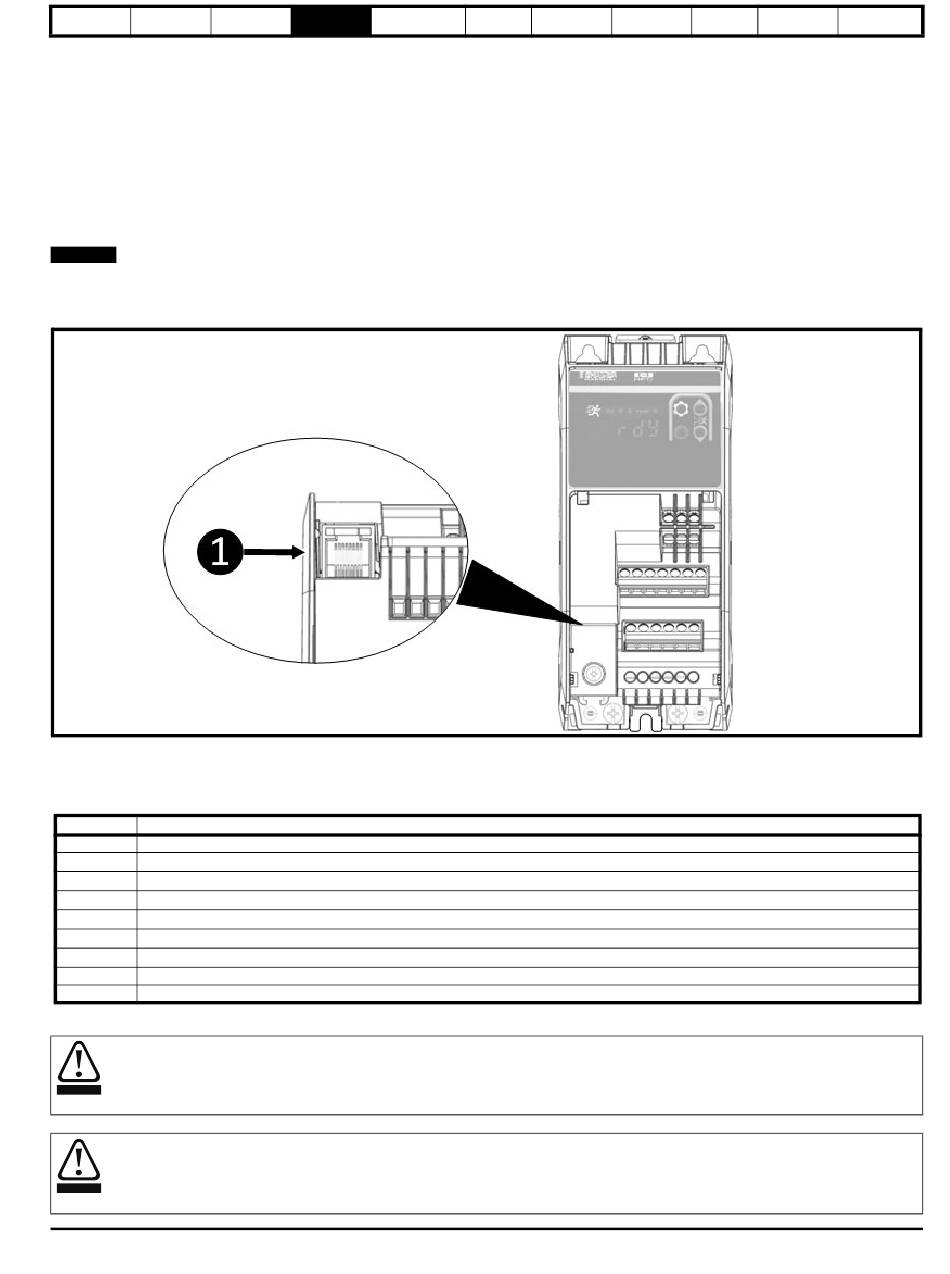

Abbildung 4-15 Position des the seriellen 485-Kommunikationsports
4.9.1
485 serielle Kommunikation
Der Umrichter unterstützt das MODBUS RTU-Protokoll. Informationen zu den Anschlüssen können Tabelle 4-11 entnommen werden.
Tabelle 4-11 Anschlussbelegung der seriellen Schnittstelle (RJ45)
Pin
1
Nicht verbunden
2
RX TX
3
0 V
4
+24 V (Gesamtausgangsstrom 100 mA)
5
Nicht verbunden
6
TX freigeben
7
RX\ TX\
8
RX\ TX\
Schirmung
Nicht verbunden
Die minimal erforderlichen Verbindungen sind 2, 3 und 7.
Standardmäßige Ethernet-Kabel dürfen für die Verbindung von Umrichtern in einem 485-Netzwerk nicht verwendet werden, da sie nicht
über das richtige verdrillte Adernpaar des seriellen Kommunikationsanschlusses verfügen.
VORSICHT
Die Verwendung von abgeschirmten Kabeln wird empfohlen. Aus Sicherheitsgründen muss die Abschirmung an einer Stelle mit Erde
verbunden werden. Dies bietet eine hohe Störfestigkeit gegenüber externen Störquellen wie Umrichtern mit Motor und
Wechselstromkabeln.
WARNUNG
Commander S100 Betriebsanleitung
Elektrische
Bedienung und
Inbetrieb-
Installation
Softwarestruktur
nahme
➊
in Abbildung 4-15 gekennzeichnet ist. Dieser Anschluss ermöglicht eine
