P5.15
Schwellwertschalter-Verzögerung
Bereich: -25,0 bis 25,0 s
Wenn dieser Parameter auf einen positiven Wert eingestellt ist, wird der Schwellwertausgang erst dann eingeschaltet (1), wenn der Eingang für die
programmierte Zeitspanne über dem Schwellwert liegt. Wenn dieser Parameter auf einen negativen Wert eingestellt ist, bleibt der
Schwellwertausgang eingeschaltet (1), bis der Eingang für die programmierte Zeitspanne unter dem Schwellwert liegt.

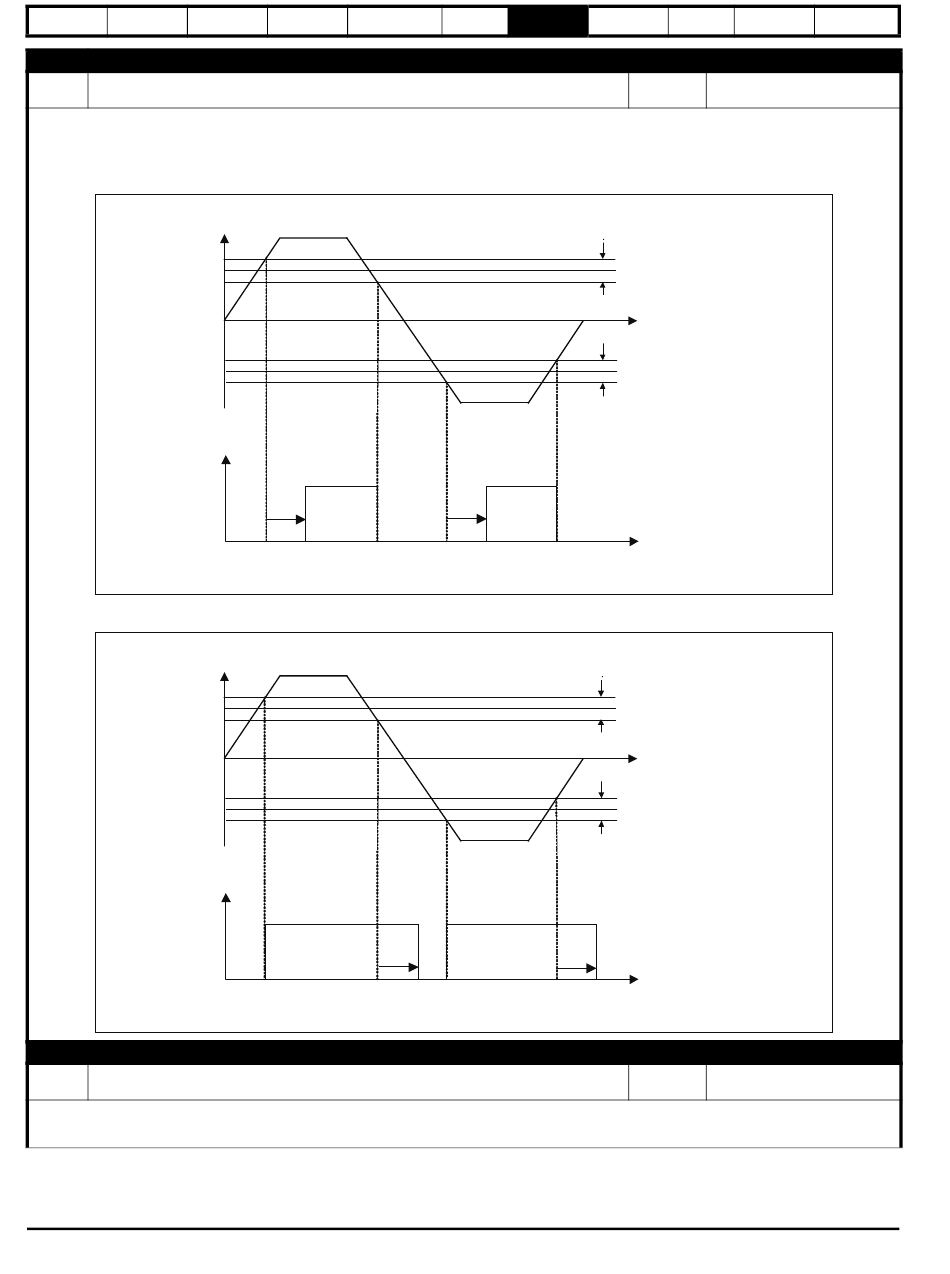

Abbildung 7-16 Schwellwertschalter– Positive Verzögerung
Schwellenwert Eingang (%)
Schwellenwertschalter
Grenzwert P5.13
Schwellenwertschalter
Grenzwert P5.13
Abbildung 7-17 Schwellwertschalter– Negative Verzögerung
Schwellenwert Eingang (%)
Schwellenwertschalter
Grenzwert P5.13
Schwellenwertschalter
Grenzwert P5.13
P5.16
Schwellwertschalter – Ausgang invertiert
Bereich: 0 bis 1
Auf 1 setzen, um den Logikpegel vom Schwellwertschalter zu invertieren.
Der Ausgang des Schwellwertschalters wird in Bit 2 von PID Statusanzeigen (P1.20) gezeigt.
96
Elektrische
Bedienung und
Installation
Softwarestruktur
Verzö-
gerung
P5.15
Verzö-
gerung
P5.15
Inbetrieb-
Umrichter-
Kommunikation
nahme
parameter
Schwellenwert
Hysterese
P5.14
Schwellenwert
Hysterese
P5.14
Verzö-
gerung
P5.15
Schwellenwert
Hysterese
P5.14
Schwellenwert
Hysterese
P5.14
Verzö-
gerung
P5.15
Technische
Diagnose
Daten
Standard-
einstellung: 0,0 s
Schwellenwert
Zeit (s)
Eingang
Schwellenwert
Ausgang
Zeit (s)
Schwellenwert
Zeit (s)
Eingang
Schwellenwert
Ausgang
Zeit (s)
Standard-
einstellung: 0
