4.7.2

Interner EMV-Filter

Der Commander S100 ist mit internen Filtern C1 und C3 lieferbar. Es wird empfohlen, dass das interne EMV-Filter stets eingebaut bleibt, es sei denn,
es existieren spezifische Gründe, die für eine elektrische Trennung des Filters sprechen. Das interne EMV-Filter verhindert, dass Emissionen im
Radiofrequenzbereich in die Netzspannung gelangen. Der Filter muss möglicherweise entfernt werden, wenn der Erdableitstrom inakzeptabel ist.
❶
Wie in Abbildung 4-13 gezeigt, wird der interne EMV-Filter durch das Herausdrehen der Schraube elektrisch getrennt. Der Filter kann in einem
200-V-Umrichter mit einem internen C1-Filter nicht elektrisch getrennt werden.
Für den Fall, dass die Schraube ersetzt werden muss, wird eine verzinkte 12-mm-Kreuzschlitzschraube in der Größe M3 mit dem Umrichter geliefert.
Vor dem Abklemmen des internen EMV-Filters muss die Stromversorgung für 5 Minuten unterbrochen werden.
WARNUNG

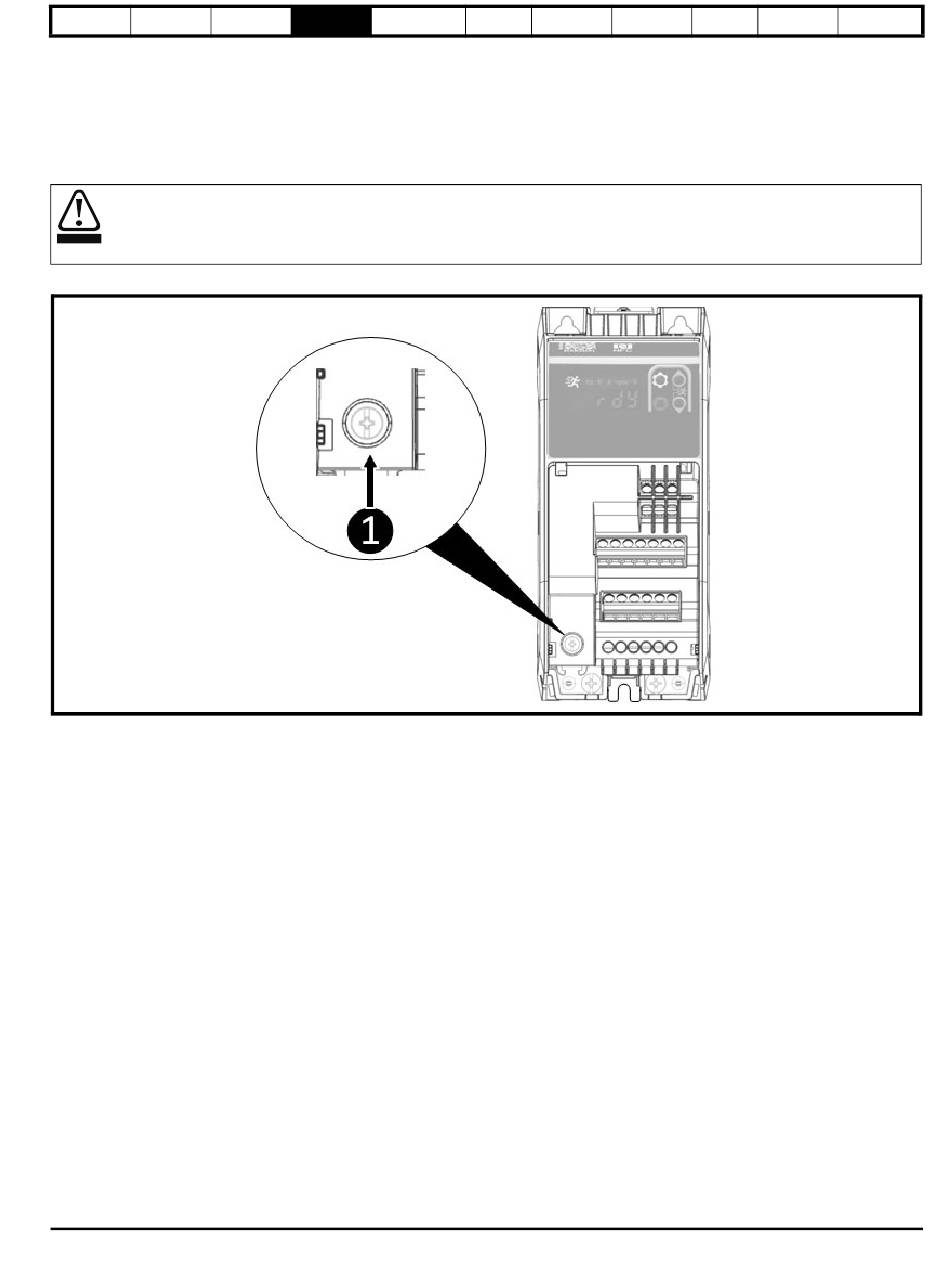

Abbildung 4-13 Trennen des internen EMV-Filters
