7.3.4 Menü 4 – Allgemein
Dieses Menü enthält Parameter für die grundlegenden Umrichtereinstellungen, Parameter für die Kommunikationseinrichtung und verschiedene
Funktionen, wie z. B. die Definition von Parameterwerten, die beim Auftreten eines Fehlers gespeichert werden sollen.

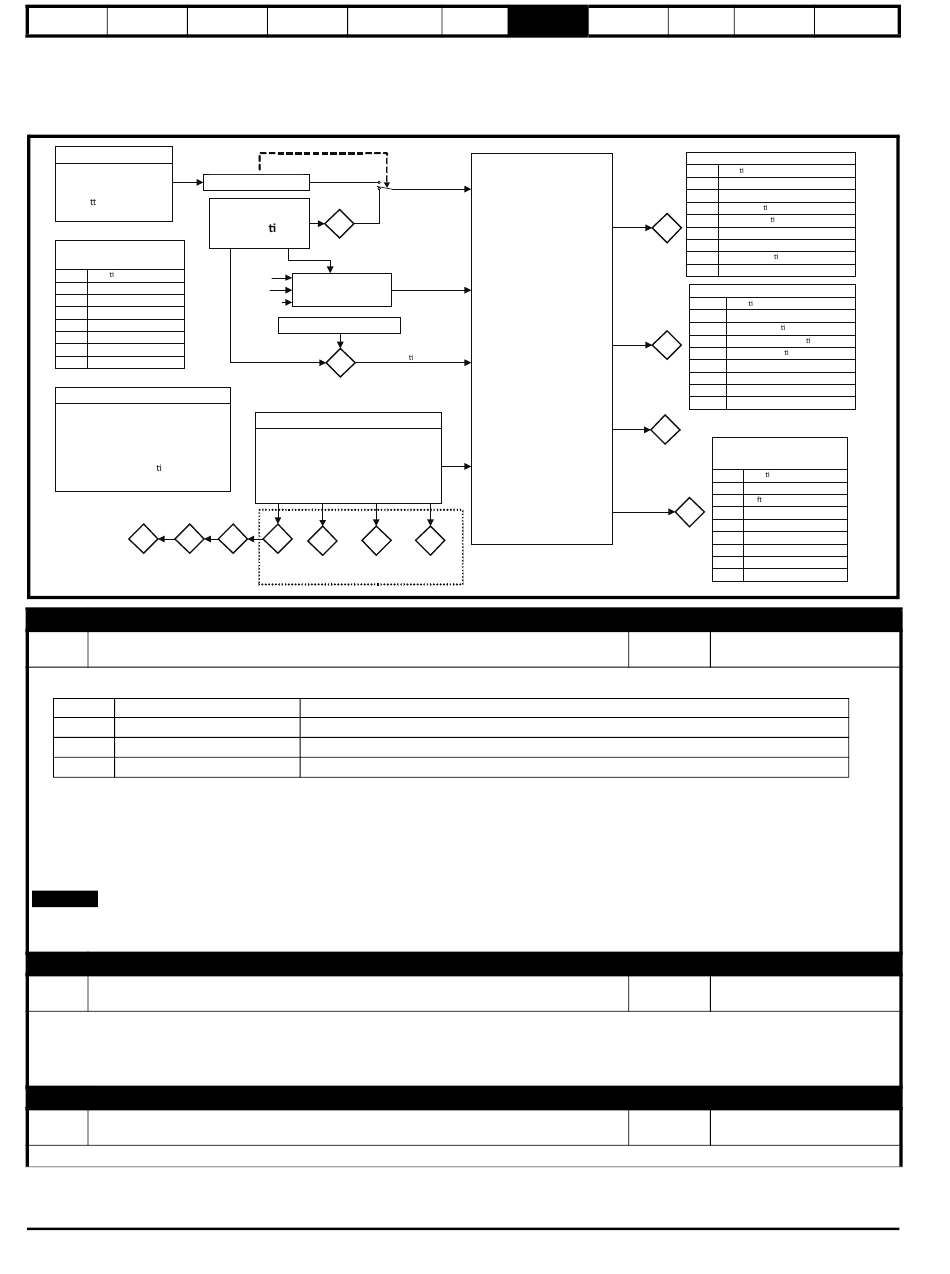

Abbildung 7-12 Menü 4 – Allgemein
Serielle Komm
Knotenadresse P4.03
Modus P4.04
Baudrate P4.05
Übermi lungsverzögerung
P4.06
Laufrichtungsmeldungen
P1.12
Bit Funk on
0 Rechtslauf
Linkslauf
1
2 Lauf
3 Linkslauf
4 Tippen Rechtslauf
5 Tippen Linkslauf
6 Lauffreigabe (Kein Stopp)
Verschiedenes
Standardwerte laden P4.01
Sicherheits-PIN P4.02
Parameter speichern P4.19
Near Field Communica on P4.20
P1.32 P1.31
Fehler- Fehler-
verlauf 3 verlauf 2
P4.01

Werkseinstellungen wiederherstellen

Bereich: 0 bis 2
Stellt die Standardeinstellungen der Umrichterparameter wieder her und löscht alle vom Benutzer konfigurierten Parametereinstellungen.
Wert Text
-
0
50 Hz
1
60 Hz
2
Wenn dieser Parameter auf einen anderen Wert als 0 gesetzt wird, lädt der Umrichter die entsprechenden Standardwerte und speichert die
Parameter. Dieser Parameter wird auf 0 zurückgesetzt, wenn die Maßnahme abgeschlossen ist. Bei der Bearbeitung über die Bedieneinheit wird
die Maßnahme nach Abschluss der Bearbeitung durch Drücken der Einstelltaste ausgeführt.
Das Wiederherstellen der Werkseinstellungen kann nicht rückgängig gemacht werden.
HINWEIS
Wenn versucht wird, die Standardeinstellungen während des Betriebs des Umrichters wiederherzustellen, werden die Standardeinstellungen erst
dann wiederhergestellt, wenn der Umrichter angehalten wird.
P4.02 Sicherheits-PIN
Bereich: 0 bis 9999
Legt die 4-stellige Sicherheits-PIN des Umrichters fest. Dieser Parameter kann auf einen anderen Wert als 0 gesetzt werden, um einen unbefugten
Schreibzugriff auf den Umrichter zu verhindern. Wenn ein Wert größer als 0 eingestellt wurde, wird er aus Sicherheitsgründen nicht auf der
Bedieneinheit oder in der Marshal App angezeigt. Wenn ein Wert eingestellt wurde, muss der Sicherheits-PIN eingegeben werden, bevor ein
Parameter über die Bedieneinheit eingestellt werden kann oder bevor Parameter über die Marshal-App in den Umrichter geschrieben werden.
P4.03 Adresse serieller Knoten
Bereich: 1 bis 247
Definiert die serielle Adresse des Umrichters.
86
Elektrische Bedienung und
Installation Softwarestruktur
1
Steuerwort P4.18
0
Menü 6 E/A-
Konfigura on
P1.12
Laufrichtungs-
meldungen
Auf-Taste
Bedieneinheit Start/
Ab-Taste
Stopp-Auswahl P4.07
Zurücksetzen-
Taste
Umrichterfreigabe P4.17
Endgül ge Freigabe
P1.11
Ansteuerlogik Eingangs-
und Ausgangsmeldungen
Fehlersystem
Parameter speichern 1 Wahlschalter P4.09
Parameter speichern 2 Wahlschalter P4.10
Parameter speichern 13 Wahlschalter P4.11
Motor Phasenausfall-Erkennung P4.15
Benutzerfehler P4.16
P1.30 P1.29
P1.26 P1.27
Fehler
Fehler- Gespeicherter Gespeicherter
verlauf 1 Parameter 1 Parameter 2
Beschreibung
Keine Maßnahme
Wiederherstellen der Werkseinstellungen für 50-Hz-Regionen
Wiederherstellen der Werkseinstellungen für 60-Hz-Regionen
Inbetrieb- Umrichter-
nahme parameter
Bit 15
Ansteuerlogik
Netzausfall Maßnahme P4.08
Anz. der autom.
Reset-Versuche P4.12
Umrichter betriebsbereit
halten bei autom.
Reset-Versuchen P4.13
Umrichter zurücksetzen, wenn
Freigabe oder Start
angewendet P4.14
P1.28
Gespeicherter
Parameter 3 Menü 4 – Allgemein
Technische
Kommunikation Diagnose
Daten
Alarmanzeige P1.09
Bit Funk on
0 Motorüberlast
1 Umrichter-Überlast
2 Autotune ak v
Endschalter ak v
3
P1.09
4 Eingangphasenausfall und Unsymmetrie
Ausfall des 4-20-mA-Eingangs
5
6 Stromgrenze ak v
7 Überlast am Digitalausgang
Umrichterstatusmeldungen P1.10
Bit
Funk on
0 Netzausfall
1
Endschalter ak v
2 Thermische Grenze ak v
P1.10
3 Stromgrenze ak v
4 Umrichter bestromt
Umrichter betriebsbereit
5
6 Drehzahl erreicht
7 Nulldrehzahl
P1.05
Ansteuerlogik Eingangs- und
Umrichterstatus
Ausgangsmeldungen P1.11
Funk on
Bit
0 Hardware-Freigabe
1 So ware-Freigabe
P1.11
2 Endschalter für Rechtslauf
3 Endschalter für Linkslauf
4 Sollwert Ein
5 Linkslauf Sollwert
6 Tippbetrieb-Sollwert
7 Unterspannunge
Standard-
0 (Keiner)
einstellung:
Standard-
0
einstellung:
Standard-
1
einstellung:
