5.2
Connect
Connect ist ein PC-Tool, das unter www.controltechniques.com/support erhältlich ist. Die Software ermöglicht es dem Benutzer, ein Projekt mit
mehreren Umrichtern aus verschiedenen Produktreihen zu erstellen, die Umrichter in Betrieb zu nehmen und abzustimmen, indem ein CT USB-
Kommunikationskabel (CT Teile-Nr. 4500-0096) verwendet wird, um den PC mit dem 485-Anschluss des Umrichters zu verbinden.
Wenn ein PC für die Kommunikation mit dem Umrichter mit der Standard-Baudrate von 115.200 Bit/s verwendet wird, sollte der Latenz-Timer für den
PC-Kommunikationsanschluss über den Geräte-Manager des PCs auf 1 ms eingestellt werden. Siehe Abschnitt 4.9 Kommunikationsanschlüsse.
5.3
Das Display
Das Display des Commander S100 dient zur Anzeige des Umrichterstatus, der Parameternummern, der Parameterwerte, zur Angabe der Einheiten
des aktuell angezeigten Parameters oder zur Anzeige, dass der Umrichter in Betrieb ist. Weitere Informationen können Abbildung 5-3 entnommen
werden.

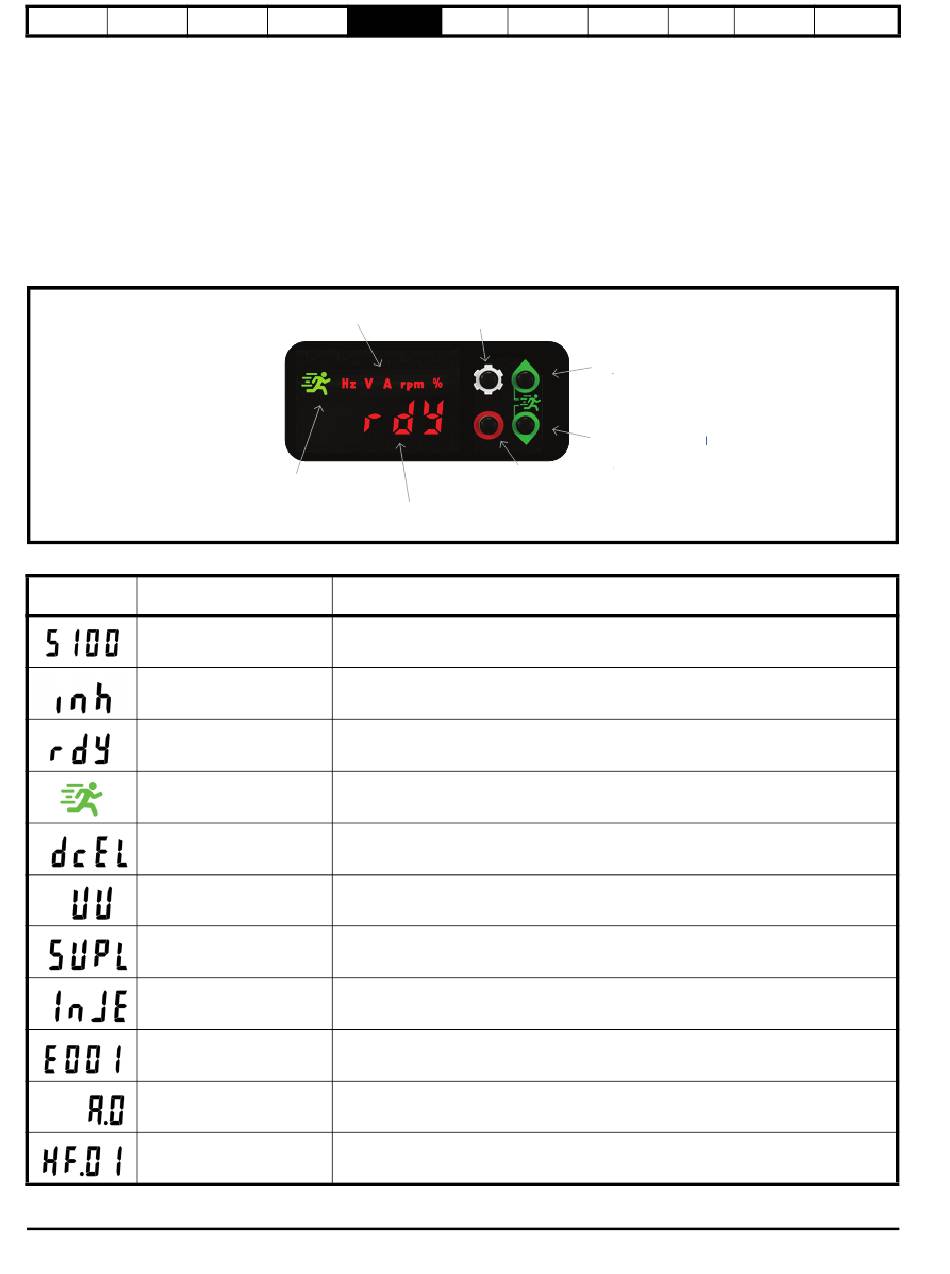

Abbildung 5-3 Display
Tabelle 5-2 Statusangaben
Umrichter-
Display
S100
Gesperrt
Bereit
Betrieb
Verzögerung bis Stopp
Unterspannung
Netzausfall
Gleichstrombremse.
Fehler
Alarm
Hardwarefehler
40
Elektrische
Bedienung und
Installation
Softwarestruktur
Einheiten
Betriebsanzeige-
LED
Display
Text
Der Umrichter wird initialisiert
Der Umrichter ist nicht freigegeben
Der Umrichter ist freigegeben, es liegt aber kein aktives Lauf-Signal vor
Der Umrichter ist freigegeben, und es liegt ein aktives Lauf-Signal vor
Der Umrichter verzögert bis zu einem Stopp
Der Umrichter befindet sich in einem Unterspannungszustand
Es wurde ein Netzausfall erfasst
Der Umrichter speist einen Gleichstrom in den Motor ein
Der Umrichter befindet sich in einem Fehlerzustand. Den auf dem Display in Abschnitt 9.2
Fehler angezeigten Fehlercode überprüfen, um die Ursache und Lösungen zu finden.
Der Umrichter befindet sich in einem Alarmzustand. Den auf dem Display in Abschnitt 9.1
Alarme angezeigten Alarmcode überprüfen, um die Ursache zu finden.
Hardwarefehler – Den Lieferanten des Umrichters kontaktieren
Inbetrieb-
Umrichter-
Kommunikation
nahme
parameter
Einstelltaste
Auf-Taste
Ab-Taste
STOPP-/ZURÜCKSETZEN-
Taste
Detail
Technische
Hinweise zur
Diagnose
Daten
UL-Konformität
