Dreiphasige Versorgungsanschlüsse

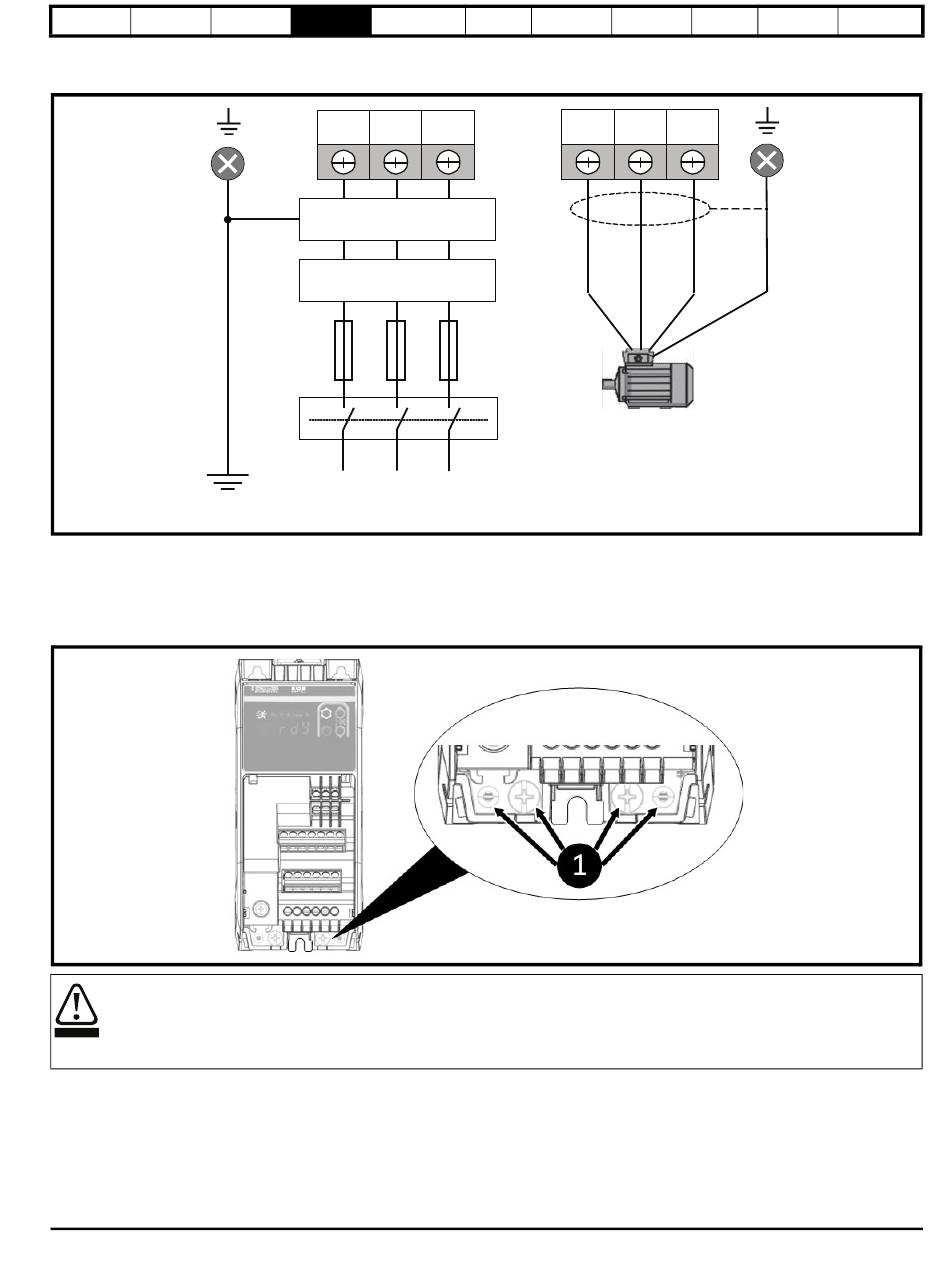

Abbildung 4-2 Dreiphasige Netzanschlüsse
Erdung
4.1.3
Erdverbindungen
Die Erdung von Netz- und Motoranschluss wird durch die Erdungsschiene vorgenommen, die sich an der Unterseite des Umrichters befindet (siehe
Abbildung 4-3). Der Umrichter ist an Systemerde der AC-Versorgung anzuschließen. Der Erdungsanschluss muss den örtlichen Vorschriften und der
üblichen Vorgehensweise entsprechen.
Abbildung 4-3 Erdverbindungen (Abb. zeigt Größe 1)
Der Widerstand der Erdungsleitung muss den örtlich geltenden Sicherheitsvorschriften entsprechen. Der Umrichter muss so geerdet
werden, dass ein eventuell auftretender Fehlerstrom so lange abgeleitet wird, bis eine Schutzeinrichtung (Sicherung,
Leitungsschutzschalter) die Netzspannung abschaltet. Die Erdungsanschlüsse müssen in regelmäßigen Abständen inspiziert und
WARNUNG
kontrolliert werden.
4.1.4

Leitungsquerschnitte der Erdverbindung

Minimaler Leitungsquerschnitt der Erdverbindung
Zwei Kupferleiter mit dem gleichen Leitungsquerschnitt wie der Leiter der Eingangsphase.
Wenn der Umrichter über einen Stecker/Buchse nach IEC60309 angeschlossen wird, ist ein einzelner Schutzleiter von mindestens 2,5 mm² als Teil
eines mehradrigen Kabels mit ausreichender Zugentlastung zulässig.
Commander S100 Betriebsanleitung
