Anschließen der Motorthermistoren
Zum Schutz des Motors schätzt der Umrichter die Motortemperatur und begrenzt die verfügbare Überlastungszeit, wenn die geschätzte Temperatur
einen Schwellenwert überschreitet. Wenn der Motor bei niedriger Drehzahl mit hoher Last oder zum Schutz vor einem Ausfall des Motorlüfters
betrieben werden soll, kann ein zusätzlicher Schutz durch einen eingebauten Motorthermistor erforderlich sein. Der von den Motorherstellern
verwendete Thermistor kann variieren. Zum Anschluss eines PTC- oder NTC-Thermistors die folgenden Schritte ausführen:
SCHRITT 1: Den Thermistor verkabeln.
•
Den Thermistor an R
und einen Widerstand an R
2
Nennwiderstand von R
, muss aber eventuell erhöht werden, damit der Gesamtwiderstand zwischen T1 und T5 größer als 2 kΩ bleibt, um eine
2
Überlastung des +10-V-Stromkreises zu vermeiden.

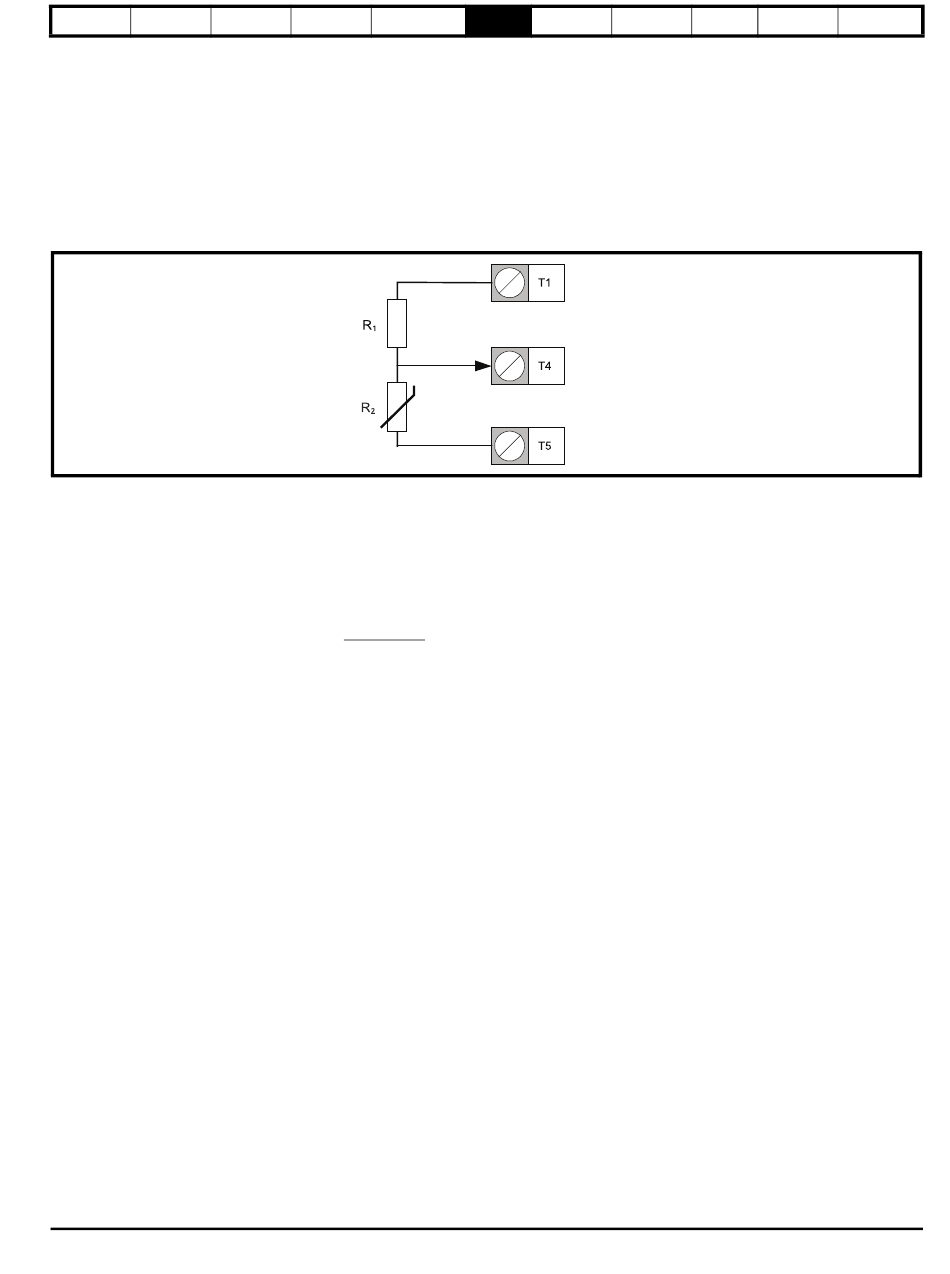

Abbildung 6-1 Anschließen eines Thermistors
SCHRITT 2: Eingangseinstellung
•
Sicherstellen, dass Analogeingang 2 Typ (P6.02) auf Spannung (0) eingestellt ist.
SCHRITT 3:
•
Schwellwertschalter Wahlschalter (P5.12) auf Analog 2 Prozent (9) setzen.
•
Schwellwertschalter-Pegel (P5.13) auf den Pegel einstellen, bei dem der Fehler auftreten sollte und der Umrichter den Motor nicht mehr laufen
lassen sollte. Der Pegel aus aus der folgenden Gleichung berechnet werden:
Schwellwertschalter-Pegel (P5.13)
Wobei
R
= Der Widerstand von R
1
1
R
= Der Widerstand des Thermistors, wenn der Fehler auftreten soll.
2
•
Schwellwertschalter Funktionsauswahl (P5.17) auf Externer Fehler (14) setzen
•
Bei einem NTC-Thermistor oder einem Thermistor, wo der Widerstand bei steigender Temperatur abnimmt, Schwellwertschalter Ausgang
invertieren (P5.16) auf 1 setzen.
