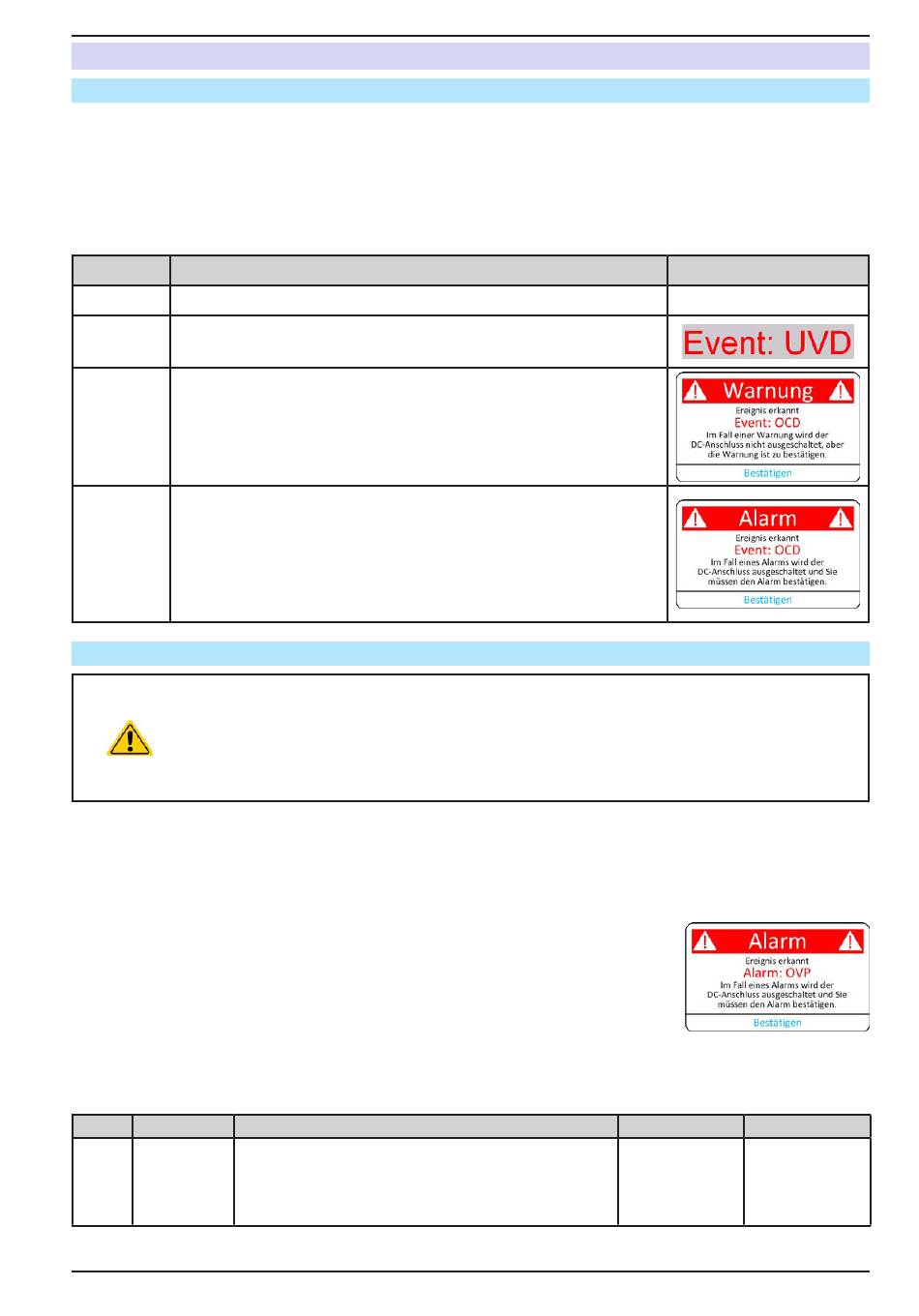

3.7
Alarme und Überwachung
3.7.1
Begriffsdefinition
Grundsätzlich wird unterschieden zwischen Gerätealarmen (siehe „3.4. Alarmzustände"), wie Überspannung (OVP)
oder Übertemperatur, sowie benutzerdefinierten Ereignissen wie z. B. OVD (Überspannungsüberwachung) unter-
schieden. Während Gerätealarme, bei denen immer der DC-Anschluß zunächst ausgeschaltet wird, zum Schutz
des Gerätes und der angeschlossenen Last/Quelle dienen, können benutzerdefinierte Ereignisse den DC-Anschluß
abschalten (bei Aktion = Alarm), aber auch nur als akustisches Signal ausgegeben werden, das den Anwender
auf etwas aufmerksam macht.
Bei benutzerdefinierten Ereignissen kann die Aktion ausgewählt werden:
Aktion
Verhalten
Keine
Benutzerereignis ist deaktiviert
Bei Erreichen der Bedingung, die ein Ereignis mit Aktion Signal auslöst,
Signal
wird nur in der Anzeige (Statusfeld) des Gerätes ein Text ausgegeben.
Bei Erreichen der Bedingung, die ein Ereignis mit Aktion Warnung
auslöst, werden in der Anzeige (Statusfeld) des Gerätes ein Text und
Warnung
eine zusätzlich eingeblendete Meldung ausgegeben, die von größerer
Entfernung aus wahrnehmbar ist.
Bei Erreichen der Bedingung, die ein Ereignis mit Aktion Alarm oder
einen Alarm auslöst, werden nur in der Anzeige (Statusfeld) des Ge-
rätes ein Text und zusätzlich eine Meldung eingeblendet, sowie ein
Alarm
akustisches Signal ausgegeben (falls der Alarmton aktiviert ist). Wei-
terhin wird der DC-Anschluß ausgeschaltet. Die meisten Gerätealarme
werden zusätzlich über die analoge Schnittstelle signalisiert, außerdem
können alle auch über die digitalen Schnittstellen abgefragt werden.
3.7.2
Gerätealarme und Events handhaben
Wichtig zu wissen:
Beim Abschalten des DC-Anschlusses im Senke-Betrieb an einer strombegrenzten Quelle
kann deren Ausgangsspannung schlagartig ansteigen und durch Regelverzögerungen kurz-
zeitig einen Spannungsüberschwinger mit Dauer x haben, welcher am PSB 10000 einen
Überspannungsalarm (OVP) oder die Spannungsüberwachung (OVD) auslösen kann, wenn
deren Schwellen entsprechend knapp eingestellt sind.
Bei Auftreten eines Gerätealarms wird üblicherweise zunächst der DC-Anschluß ausgeschaltet, eine Meldung in
der Mitte der Anzeige ausgegeben und, falls aktiviert, ein akustisches Signal erzeugt, um den Anwender auf den
Alarm aufmerksam zu machen. Der Alarm muß zur Kenntnisnahme bestätigt werden.
► So bestätigen Sie einen Alarm in der Anzeige (während manueller Bedienung)
1.
Wenn in der Anzeige ein Alarm als überlagernde Meldung angezeigt wird: mit
Bestätigen.
2.
Wenn der Alarm bereits einmal mit OK bestätigt wurde, aber noch angezeigt
wird im Statusfeld, dann zuerst auf das Statusfeld tippen, damit die überlagernde
Meldung erneut eingeblendet wird und dann mit Bestätigen.
Zum Bestätigen von Alarmen während analoger Fernsteuerung siehe „3.6.4.2. Quittieren von Alarmmeldungen"
bzw. bei digitaler Fernsteuerung siehe externe Dokumentation „Programmieranleitung ModBus & SCPI".
Manche Gerätealarme können konfiguriert werden. Sie werden getrennt für Quelle- und Senke-Betrieb eingestellt:
Kurz
Lang
Beschreibung
Überspannungsschutz. Löst einen Alarm aus, wenn
OverVoltage
die Spannung am DC-Anschluß die eingestellte
OVP
Protection
Schwelle erreicht. Außerdem wird der DC-Anschluß
ausgeschaltet.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
PSB 10000 4U Serie
Beispiel
Einstellbereich Meldeorte
0 V...1,1*U
Nenn
www.elektroautomatik.de
ea1974@elektroautomatik.de
Anzeige, ana-
loge & digitale
Schnittstellen
