- Seite 1 Betriebsanleitung PS 2000 B TFT Triple DC-Labornetzgerät Doc ID: PS2TDE Revision: 14 Date: 11/2020...
-
Seite 3: Inhaltsverzeichnis
PS 2000 B Triple Serie INHALT ALLGEMEINES Zu diesem Dokument ........4 3.3.3 Überstrom (Overcurrent) ......18 Manuelle Bedienung ........19 1.1.1 Aufbewahrung und Verwendung ....4 3.4.1 Einschalten des Gerätes ......19 1.1.2 Urheberschutz (Copyright) ......4 1.1.3 Geltungsbereich ..........4 3.4.2 Ausschalten des Gerätes ......19 3.4.3... -
Seite 4: Allgemeines
Hinweissymbol für allgemeine Sicherheitshinweise (Gebote und Verbote zur Schadensverhütung) Allgemeiner Hinweis Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der Geräte im Rahmen der ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) der EA Elektro-Automatik GmbH entnehmen. -
Seite 5: Entsorgung Des Gerätes
Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (Elek- troG, WEEE) von Elektro-Automatik zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel... -
Seite 6: Sicherheit
PS 2000 B Triple Serie Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte, hier die 84 V-Modelle, stehen zwangsweise bestimm- te Teile unter teils gefährlicher Spannung. Daher sind alle spannungsführenden Teile abzudecken! • Alle Arbeiten an den Anschlussklemmen müssen im spannungslosen Zustand des Gerä- tes erfolgen (Ausgang nicht verbunden mit Lasten, die auch Spannungsquelle sind) und dürfen nur von Personen durchgeführt werden, die mit den Gefahren des elektrischen... -
Seite 7: Verantwortung Des Bedieners
PS 2000 B Triple Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbe- reich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß die das Gerät bedienenden Personen: • sich über die geltenden Arbeitsschutzbestimmungen informieren. -
Seite 8: Alarmsignale
PS 2000 B Triple Serie 1.7.5 Alarmsignale Das Gerät bietet verschiedene Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahren- situationen. Die Signalisierung erfolgt optisch auf den Anzeigen, als Text bzw. Kürzel. Alle diese Alarme bewirken die Abschaltung des jeweiligen DC-Ausgangs. Die beiden bedienbaren Ausgänge arbeiten getrennt von einander. -
Seite 9: Spezifische Technische Daten
PS 2000 B Triple Serie 1.8.3 Spezifische technische Daten Modell 42 V / 84 V PS 2342-06 B PS 2342-10 B PS 2384-03 B PS 2384-05 B AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß... -
Seite 10: Ansichten

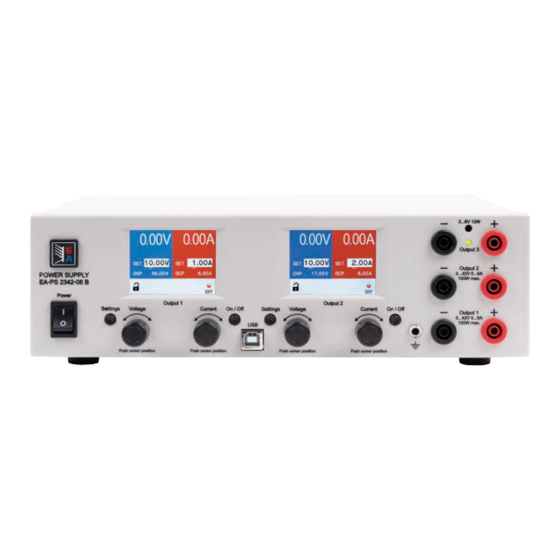

PS 2000 B Triple Serie 1.8.4 Ansichten Bild 2 - Rückseite Bild 1 - Vorderseite www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 10 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 11: Übersicht
PS 2000 B Triple Serie Übersicht Für eine genaue Erläuterung der Anzeige und ihrer Aufteilung siehe Abschnitt «1.9.4. Die Bedieneinheit (HMI)». Die Bedienheiten der Ausgänge 1 und 2 sind identisch. Netzschalter Dient zum Ein- oder Ausschalten des Gerätes. Taster „Menu“... -
Seite 12: Aufbau Und Funktion
PS 2000 B Triple Serie Aufbau und Funktion 1.9.1 Allgemeine Beschreibung Die Labornetzgeräte der Serie PS 2000 B Triple sind sehr kompakte und robuste Geräte, die auf kleinem Raum eine Vielzahl von interessanten Möglichkeiten bieten. Die Geräte eignen sich aufgrund des berührungsfreien Aufbaus und der einfachen Handhabung besonders für den Einsatz in Schule, Ausbildung, Werkstatt oder Labor. -
Seite 13: Einheit Bereich
PS 2000 B Triple Serie • Bereich Sollwerte/Istwerte (blau / rot) Hier werden im Normalbetrieb die DC-Ausgangswerte (große Zahlen) und Sollwerte (kleine Zahlen) von Spannung und Strom mit ihrer Einheit angezeigt. Im jeweils farblich gleichen Bereich des Sollwertes wird bei eingeschaltetem DC-Ausgang die aktuelle Regelungsart CV oder CC angezeigt, wie im Beispiel oben mit CC. -
Seite 14: Installation & Inbetriebnahme
Es wird empfohlen, die komplette Transportverpackung (Lieferverpackung) für die Lebensdauer des Gerätes aufzubewahren, um sie für den späteren Transport des Gerätes an einen anderen Standort oder Einsendung des Gerätes an Elektro-Automatik zwecks Reparatur wiederverwenden zu können. Im anderen Fall ist die Verpackung umweltgerecht zu entsorgen. -
Seite 15: Anschließen Von Dc-Lasten
PS 2000 B Triple Serie 2.3.4 Anschließen von DC-Lasten • Anschließen von Lasten die auch Spannungsquellen sind und ggf. eine Spannung höher als 110% Nennspannung des Gerätes erzeugen können, ist nicht zulässig! • Anschließen von Spannungsquellen mit umgekehrter Polarität ist nicht zulässig! Die drei DC-Ausgänge befinden sich auf der Vorderseite des Gerätes. Alle drei... -
Seite 16: Bedienung Und Verwendung
PS 2000 B Triple Serie Bedienung und Verwendung Personenschutz • Um Sicherheit bei der Benutzung des Gerätes zu gewährleisten, darf das Gerät nur von Per- sonen bedient werden, die über die erforderlichen Sicherheitsmaßnahmen im Umgang mit gefährlichen elektrischen Spannungen unterrichtet worden sind • Bei Geräten, die eine berührungsgefährliche Spannung erzeugen können oder an diese an-... -
Seite 17: Stromregelung / Konstantstrom / Strombegrenzung
PS 2000 B Triple Serie 3.2.2 Stromregelung / Konstantstrom / Strombegrenzung Stromregelung wird auch Strombegrenzung oder Konstantstrombetrieb (kurz: CC) genannt. Der DC-Ausgangsstrom wird bei Netzgeräten konstant auf dem eingestellten Wert gehalten, wenn der in den Verbraucher fließende Strom den eingestellten Stromsollwert erreicht. Der aus einem Netzgerät fließende Strom ergibt sich aus der eingestellten Ausgangsspannung und dem tatsächlichen Widerstand des Verbrauchers. Ist der Strom unter dem eingestellten Wert, findet Spannungsregelung statt. Erreicht der Strom den eingestellten Wert,... -
Seite 18: Alarmzustände
PS 2000 B Triple Serie Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät einen Alarm anzeigt, wird in Abschnitt «3.6. Alarme und Überwachung» erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text in der Anzeige) und als über die digitale Schnittstelle auslesbarer Status signalisiert. -
Seite 19: Manuelle Bedienung
PS 2000 B Triple Serie Manuelle Bedienung Die beiden Anzeigen und die Bedieneinheiten am Gerät sind identisch aufgebaut und zu hand- haben. Solange der Tracking-Modus nicht aktiviert wurde, sind beide HMI komplett getrennt bedienbar, selbst in ihren HMI-Einstellungen. 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Vorderseite) eingeschaltet werden. -
Seite 20: Beleuchtung
PS 2000 B Triple Serie 3.4.3.1 Menü „Einstellungen“ Dieses Menü umfaßt alle Einstellungen zu den Sollwerten am DC-Ausgang: Gruppe Beschreibung Voreinstellung Auf den DC-Ausgang bezogene Sollwerte für Spannung (U) und Strom (I) setzen. Das sind dieselben zwei Werte wie auch auf der Hauptanzeige zu sehen. -
Seite 21: Einstellgrenzen („Limits")
► So schalten Sie den DC-Ausgang über die digitale Schnittstelle ferngesteuert ein oder aus Siehe die Programmieranleitung auf dem mitgelieferten USB-Stick, falls Sie eigene Software erstellen bzw. siehe die Dokumentation für die mitgelieferten LabView VIs oder von Elektro-Automatik zur Verfügung gestellter Software. -
Seite 22: Bedieneinheit (Hmi) Sperren
PS 2000 B Triple Serie 3.4.7 Bedieneinheit (HMI) sperren Um bei manueller Bedienung die versehentliche Verstellung eines Wertes zu verhindern, können die Drehknöpfe und Tasten gesperrt werden, so daß keine Verstellung eines Wertes per Drehknopf angenommen wird, ohne die Sperre vorher wieder aufzuheben. -
Seite 23: Tracking-Modus
PS 2000 B Triple Serie 3.4.8 Tracking-Modus Tracking, auf Deutsch soviel wie „folgen“, ist sozusagen ein Master-Slave-Betrieb von Ausgang 1 und Ausgang 2, wobei Ausgang 1 den Master darstellt. Daher kann der Modus auch nur im Menü von Ausgang 1 (linke Anzeige) aktiviert werden. -
Seite 24: Reihenschaltung
PS 2000 B Triple Serie 3.4.9 Reihenschaltung Die Ausgänge 1 und 2 können in Reihe geschaltet werden. Reihenschaltung dient zur Erhöhung der Ausgangsspan- nung, die hiermit verdoppelt werden kann. Die Verschaltung ist einfach und schnell mit drei Leitungen herzustellen: Für den Betrieb der Reihenschaltung können die Ausgänge separat bedient werden, es ist jedoch komfortabler den Tracking-Modus (siehe «3.4.8. -
Seite 25: Ausgang 3
PS 2000 B Triple Serie Die Leitungen zur Last müssen bei Parallelschaltung einen größeren Querschnitt haben, da sie nun den doppelten Ausgangsstrom führen könnten. Laborleitungen mit Büschelsteckern sind meist nur bis 10 A zugelassen und selbst wenn pro Pol zwei davon parallel gesteckt werden, fließt der Strom durch die aufeinandergesteckten Stecker, wodurch diese sich erwärmen. -
Seite 26: Fernsteuerung
Gerät ferngesteuert werden kann. Siehe dazu auch das Handbuch der Software. 3.5.2 Programmierung Details zur Programmierung des Gerätes sind in der Programmieranleitung zu finden, die mit dem Gerät auf einem USB-Stick mitgeliefert wird bzw. als Download auf der Elektro-Automatik Webseite verfügbar ist. 3.5.3 EasyPS2000 Die früher für die PS 2000 B Geräte mit blauer LCD-Anzeige angebotene Windows-Software funktioniert auch mit den Geräten mit TFT-Anzeige, weil diese Geräte abwärtskompatibel sind, jedoch bildet diese Software weiterhin... -
Seite 27: Instandhaltung & Wartung
Verdachtsfall den Lieferanten und klären Sie mit ihm weitere Schritte ab. Üblicherweise wird es dann nötig werden, das Gerät an Elektro-Automatik zwecks Reparatur (mit Garantie oder ohne) einzuschicken. Im Fall, daß eine Einsendung zur Überprüfung bzw. Reparatur ansteht, stellen Sie sicher, daß... -
