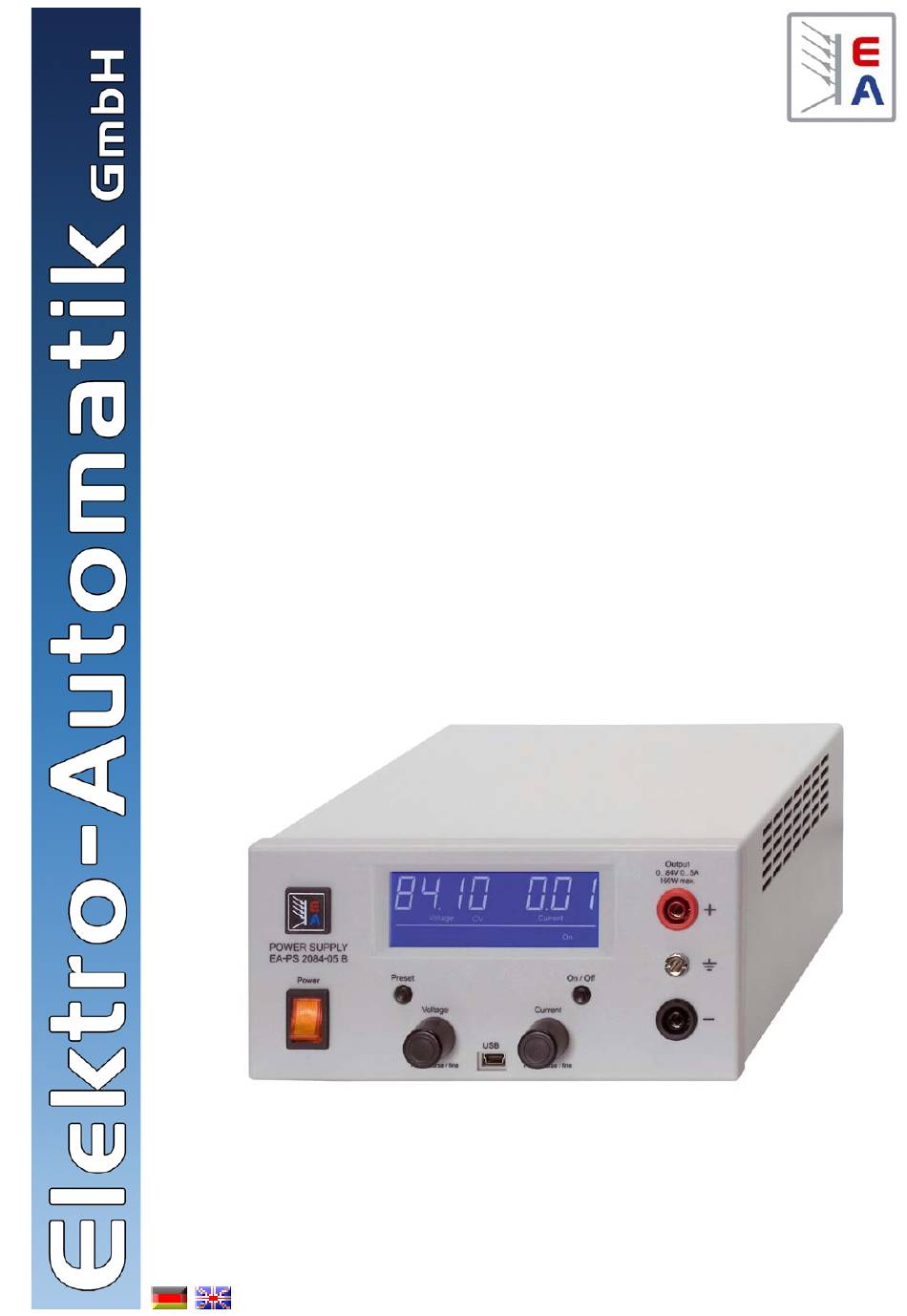

- Seite 1 Labornetzgeräte Laboratory Power Supplies PS 2000 B PS 2042-06B: 39 200 112 PS 2042-10B: 39 200 113 PS 2084-03B: 39 200 116 PS 2084-05B: 39 200 117...
- Seite 3 Allgemeines Impressum Sicherheitshinweise Elektro-Automatik GmbH & Co. KG Helmholtzstrasse 31-33 • Das Gerät ist nur mit der angegebenen Netzspannung 41747 Viersen zu betreiben! Germany • Keine mechanischen Teile, insbesondere aus Metall, Telefon: 02162 / 37850 durch die Lüftungsschlitze in das Gerät einführen!
- Seite 4 Über das Gerät Einleitung Installation Die Labornetzgeräte der Serie PS 2000B sind sehr kom- 3.1 Netzanschluß pakte und robuste Geräte, die auf kleinem Raum eine Viel- Das Gerät wird über das beiliegende Netzanschlußkabel zahl von interessanten Möglichkeiten bieten. Die Geräte angeschlossen und geerdet.
- Seite 5 Über das Gerät Ansichten Bild 1 Bild 2 Bedien- und Anschlußelemente Einsteller „Voltage“ Netzschalter Dient zum Einstellen der Ausgangsspannung oder der Überspannungsschwelle OVP. Dient zum Einschalten oder Ausschalten des Gerätes. Mini-USB-Buchse Taster „Preset“ Dient zum Anschluß des Gerätes an einen PC. Siehe Dient zur Umschaltung der Anzeige auf die Sollwerte.
- Seite 6 Über das Gerät 5.2 Tasten Taster „On/Off“ 5.2.1 Taste Preset Dient zum Einschalten oder Ausschalten des Aus- Diese Taste dient zum Umschalten in den Preset-Modus ganges. und zur Aktivierung/Deaktivierung von LOCK, sofern sich das Gerät nicht im Fernsteuerbetrieb befindet. Leistungsausgang, gepolt, Sicherheitsbuchsen Die Buchsen können zum Einstecken von 4mm Betätigung Anzeige Modus...
- Seite 7 Bedienung des Gerätes 5.4 Sollwerte einstellen Aktivierung der Bedienfeldsperre geschieht durch drei- maliges Drücken der Preset-Taste, bis folgende Anzeige Bei der Einstellung von Strom und Spannung beeinflus- erscheint: sen sich die beiden Sollwerte gegenseitig, um die max. Leistung nach P nicht zu überschreiten.
- Seite 8 Bedienung des Gerätes 6.3 Überhitzung Werden Geräte mit unterschiedlichem Nennstrom in Sollte ein Übertemperaturfehler (OT) durch Überhitzung Reihe geschaltet, bestimmt das Gerät mit der geringsten auftreten, wird die Ausgangsspannung abgeschaltet und Strombelastbarkeit den Maximalstrom der Reihenschal- das Statuskürzel „OT“ im Display angezeigt, zusammen tung.
- Seite 9 General About Safety instructions Elektro-Automatik GmbH & Co. KG Helmholtzstrasse 31-33 41747 Viersen • Only operate the device at a mains voltage as stipulated on the type plate! Germany • Never insert mechanical parts, especially from metal, Phone: +49 2162 / 37850...
- Seite 10 About the device Introduction Installation The laboratory power supplies of the series PS 2000B are 3.1 Mains connection very compact and rugged devices and incorporate intere- The unit is grounded via the mains cord. Thus the unit may sting features within small dimensions. The contactless only be operated at a mains socket with grounding contact.
- Seite 11 About the device Views Figure 1 Figure 2 4.1 Controls & sockets Knob „Voltage“ This knob is used to adjust the set value for the output voltage or, in preset mode, to adjust the OVP threshold. Power switch This is used to switch the device completely on or off. Mini USB socket Here the device is connected to a PC, in order to Pushbutton „Preset“...
- Seite 12 Operating the device 5.2 Pushbuttons Pushbutton „On/Off“ 5.2.1 Pushbutton Preset Is used to switch the DC output on or off. This button is used to switch to preset mode and for acti- vation/deactivation of the LOCK mode. Power output, safety sockets, poled Push Display Mode Display of U/I set values...
- Seite 13 Operating the device Adjusting set values Activation is done by pushing the preset button three times until the display shows following: When adjusting the set values of voltage (U) and current (I), a rule becomes active where both set values adjust each other in order to not exceed the max.
- Seite 14 Operating the device 6.3 Overtemperature If units with different nominal current are connected in If the unlikely event of an overtemperature (OT) error oc- series, the unit with the lowest nominal current will deter- curs by internal overheating, the output voltage is cut off mine the maximum current of the system.
- Seite 16 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Germany Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
