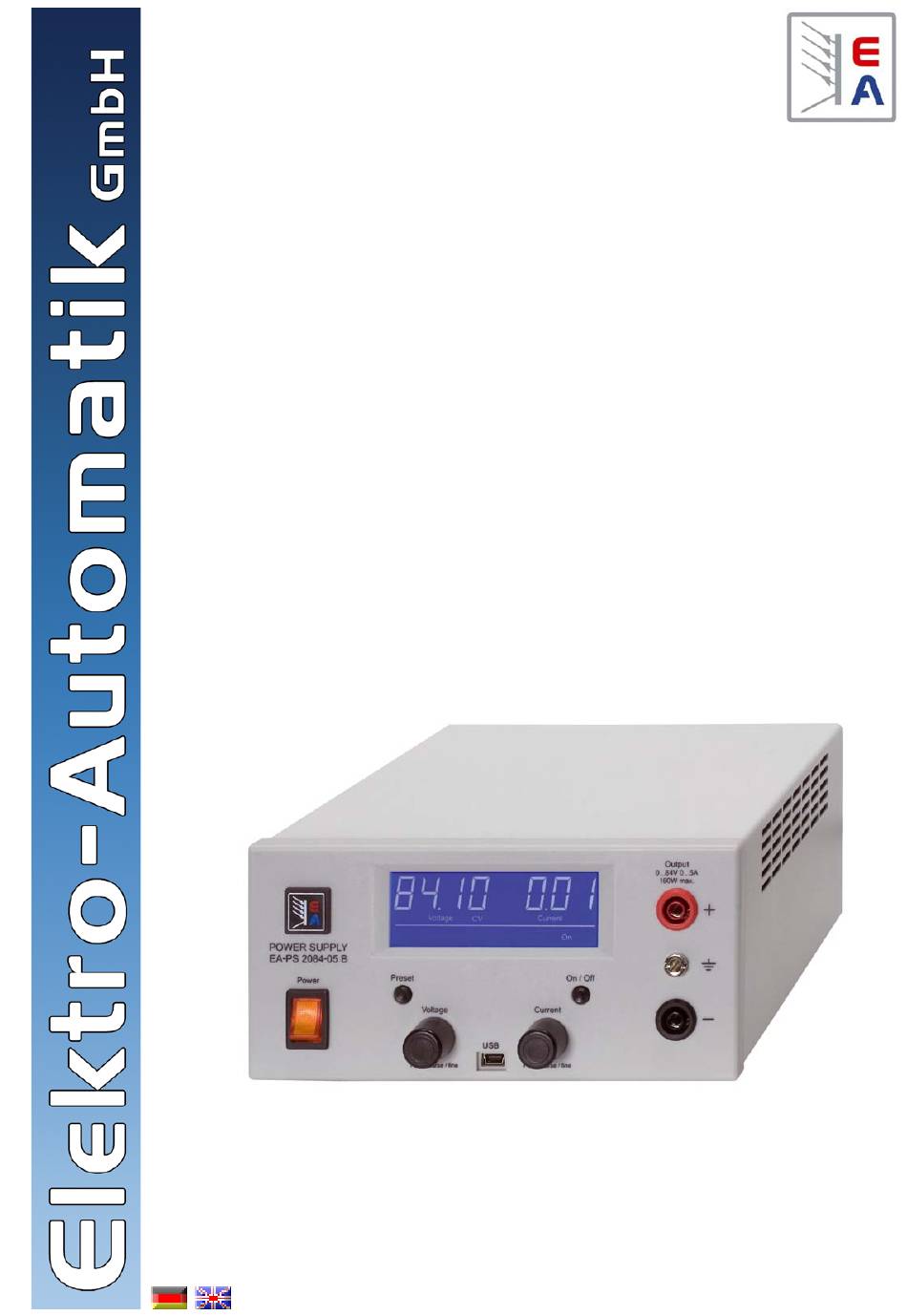

- Seite 1 Bedienungsanleitung Instruction Manual PS 2000 B Laboratory Power Supply PS 2042-06B: 39 200 112 PS 2042-10B: 39 200 113 PS 2042-20B: 39 200 114 PS 2084-03B: 39 200 116 PS 2084-05B: 39 200 117 PS 2084-10B: 39 200 118...
- Seite 3 Allgemeines Impressum Sicherheitshinweise Elektro-Automatik GmbH & Co. KG Helmholtzstrasse 31-33 • Das Gerät ist nur mit der angegebenen Netzspannung 41747 Viersen zu betreiben! Germany • Keine mechanischen Teile, insbesondere aus Metall, Telefon: 02162 / 37850 durch die Lüftungsschlitze in das Gerät einführen!
- Seite 4 Über das Gerät Einleitung Ansichten Die Labornetzgeräte der Serie PS 2000B sind sehr kom- Bedien- und Anschlußelemente pakte und robuste Geräte, die auf kleinem Raum eine Viel- zahl von interessanten Möglichkeiten bieten. Die Geräte Netzschalter eignen sich aufgrund des berührungsfreien Aufbaus und Dient zum Einschalten oder Ausschalten des Gerätes.
- Seite 5 Über das Gerät Bild 1 Bild 2a. Rückansicht 100W / 160W Bild 2b. Rückansicht 320W Bedienungsanleitung Stand: 22.05.2012 PS 2000 B Single Serie...
- Seite 6 Über das Gerät Bedienung 4.2.2 Taste On/Off Diese Taste dient zum manuellen Ein- oder Ausschalten 4.1 Anzeige des Ausganges, sofern sich das Gerät nicht im Fernsteue- rungsbetrieb befindet. Der Zustand des Ausganges wird mit dem Statustext (ein) oder (aus) in der Anzeige angezeigt. Die Taste kann durch den Zustand LOCK blockiert sein.
- Seite 7 Bedienung des Gerätes Verhalten des Gerätes Im Preset bleibt die Wahl, grob oder fein, solange bestehen, bis der Presetmodus manuell oder automatisch (nach 20s 5.1 Einschalten mit dem Netzschalter ohne Betätigung eines der Drehknöpfe) verlassen wird. Nach dem Einschalten wird folgender Zustand hergestellt: Es gelten folgende konstante Schrittweiten für die manu- elle Einstellung, in Abhängigkeit von den Nennwerten des •...
- Seite 8 Bedienung des Gerätes Hilfe bei Problemen Bei Reihenschaltung darf nur der Plus- oder Minuspol des ersten Gerätes, das mit dem niedrigsten Potential, 6.1 Hardware-Probleme geerdet werden. Problem: Nach dem Einschalten des Gerätes tut sich nichts 7.2 Parallelschaltung Gründe: Netzsicherung defekt, anderer Defekt Mehrere Geräte möglichst gleichen Typs, aber zumindest Lösung: Wenn das Gerät keinerlei Reaktion zeigt (Anzeige gleicher Nennspannung, können an ihren DC-Ausgängen...
- Seite 9 Bedienung des Gerätes Technische Daten 8.1 42V-Modelle PS 2042-06B PS 2042-10B PS 2042-20B Netzeingang Eingangsspannung 100…240V ±10% 100…240V ±10% 100…240V ±10% Frequenz 45…65Hz 45…65Hz 45…65Hz Sicherung T 2A T 3.15A T 6.3A Leistungsfaktor > 0.99 > 0.99 > 0.99 Leistungsaufnahme im Leerlauf Ausgang - Spannung Einstellbereich 0...42V...
- Seite 10 Bedienung des Gerätes 8.2 84V-Modelle PS 2084-03B PS 2084-05B PS 2084-10B Netzeingang Eingangsspannung 100…240V ±10% 100…240V ±10% 100…240V ±10% Frequenz 45…65Hz 45…65Hz 45…65Hz Sicherung T 2A T 3.15A T 6.3A Leistungsfaktor > 0.99 > 0.99 > 0.99 Leistungsaufnahme im Leerlauf Ausgang - Spannung Einstellbereich 0...84V...
- Seite 11 General About Safety instructions Elektro-Automatik GmbH & Co. KG Helmholtzstrasse 31-33 41747 Viersen • Only operate the device at a mains voltage as stipulated on the type plate! Germany • Never insert mechanical parts, especially from metal, Phone: +49 2162 / 37850...
- Seite 12 About the device Introduction Views The laboratory power supplies of the series PS 2000B are 3.1 Controls & sockets very compact and rugged devices and incorporate intere- sting features within small dimensions. The contactless design makes them ideally suited for operation in schools, Power switch educational facilities, workshops or laboratories.
- Seite 13 About the device Figure 1 Figure 2a. Rear view 100W / 160W models Figure 2b. Rear view 320W models Instruction manual Date: 22-05-2012 PS 2000 B Single Series...
- Seite 14 Operating the device Handling 4.2.2 Pushbutton On/Off This pushbutton is used to manually switch the power out- 4.1 The display put on or off, as long as the device is not in remote control. The state of the output is indicated by in the display.
- Seite 15 Operating the device Device characteristics Following step widths apply in dependency of the nominal values (also refer to technical specs): 5.1 Switching on by power switch Voltage Current The power switch is located at the front. After the device Nom. value coarse fine Nom.
- Seite 16 Operating the device Trouble-shooting 7.2 Parallel connection Several units of preferrably same type, but at least identical 6.1 Hardware problems nominal output voltage, can be connected in parallel in Problem: After switching the device on nothing happens order to gain a higher total output current. Reason(s): Input fuse broken, other defect Every unit has to be adjusted seperately (manually or remotely by a PC).
- Seite 17 Operating the device Technical specifications 8.1 42V models PS 2042-06B PS 2042-10B PS 2042-20B Mains input Input voltage 100…240V ±10% 100…240V ±10% 100…240V ±10% Frequency 45…65Hz 45…65Hz 45…65Hz Fuse T 2A T 3.15A T 6.3A Power factor > 0.99 > 0.99 >...
- Seite 18 Operating the device 8.2 84V models PS 2084-03B PS 2084-05B PS 2084-10B Mains input Input voltage 100…240V ±10% 100…240V ±10% 100…240V ±10% Frequency 45…65Hz 45…65Hz 45…65Hz Fuse T 2A T 3.15A T 6.3A Power factor > 0.99 > 0.99 > 0.99 Power consumption at output off Output - Voltage Adjustable range...
- Seite 20 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Germany Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
