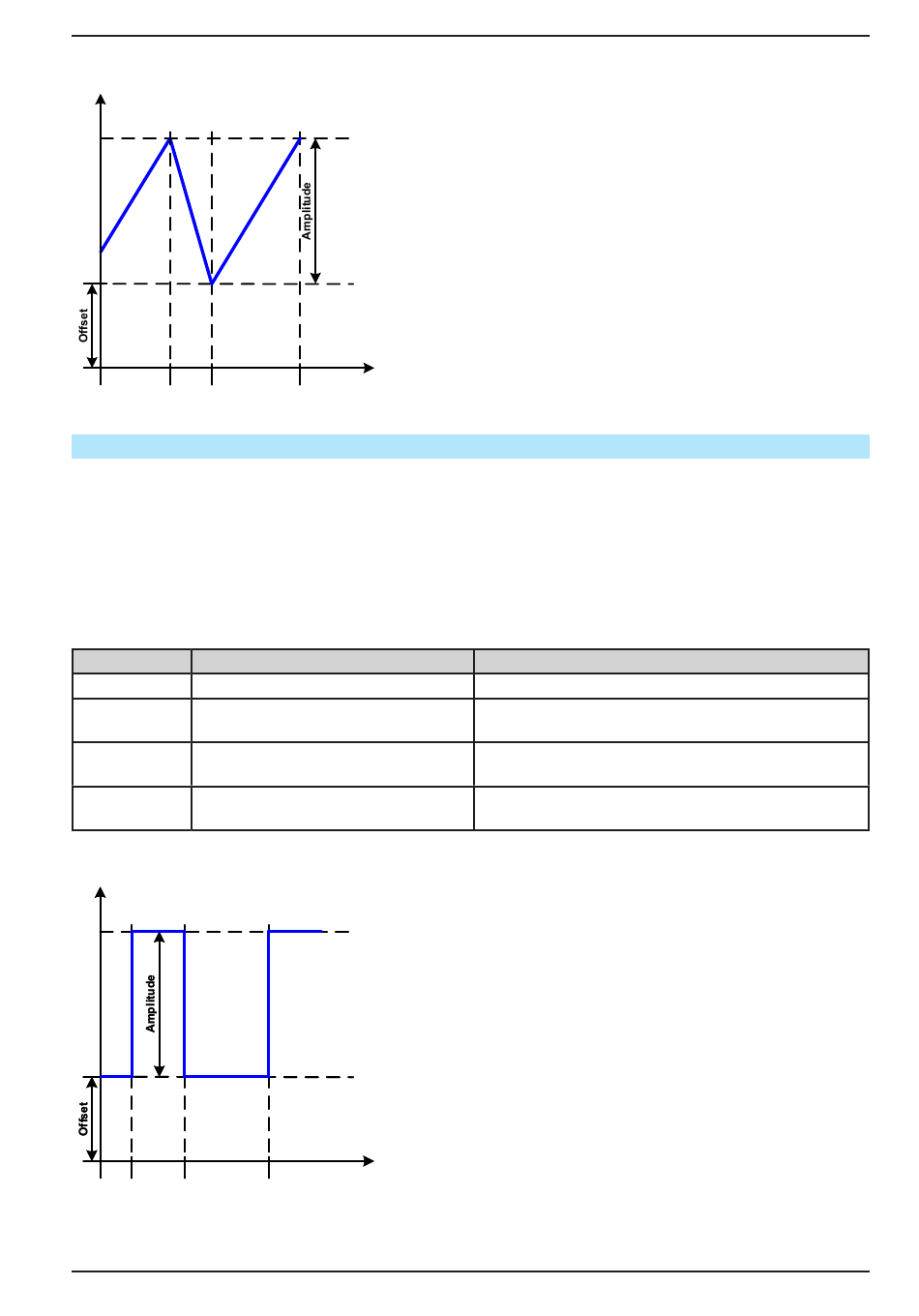

Bildliche Darstellung:
U,I
t2
3.11.7
Rechteck-Funktion
Auf diese Funktion bezogene Einschränkungen:
• Es kann nicht vorgewählt werden, nur Quelle- oder nur Senke-Betrieb zu fahren; die Einstellwerte bestimmen,
auf was von beidem die Kurve wirkt, also ob nur auf den Quelle-Betrieb, nur auf den Senke-Betrieb oder auf
beide abwechselnd
• Bei Anwendung auf die Spannung kann das Gerät nur dann im Senke-Betrieb arbeiten, wenn die am DC-Terminal
anliegende Spannung höher ist als der höchste Punkt (Offset + Amplitude) der Kurve und der Strom „I Senke"
nicht 0 ist
Folgende Parameter können für die Rechteck-Funktion konfiguriert werden:
Parameter
Einstellbereich
Amplitude (A) 0...(Nennwert - [Offset]) von U oder I
Offset (O)
0... (U
Nenn
-(I
- Amplitude)...+(I
Nenn
Zeit t1
0.1 ms...36.000.000 ms
Zeit t2
0.1 ms...36.000.000 ms
Bildliche Darstellung:
U,I
U,I
t1
t1
t2
t2
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Anwendung und Resultat:
Es wird ein dreieckförmiges Signal für die Anwendung auf den
Strom oder die Spannung erzeugt. Die Zeiten der ansteigenden
und abfallenden Flanke sind getrennt einstellbar.
Der Offset verschiebt das Signal auf der Y-Achse.
Die Summe der Zeiten t1 und t2 ergibt die Periodendauer und
deren Kehrwert eine Frequenz.
Wollte man beispielsweise eine Frequenz von 10 Hz erreichen,
ergäbe sich bei T = 1/f eine Periode von 100 ms. Diese 100 ms
kann man nun beliebig auf t1 und t2 aufteilen. Z. B. mit 50 ms:50
ms (gleichschenkliges Dreieck) oder 99,9 ms:0,1 ms (Dreieck mit
rechtem Winkel, auch Sägezahn genannt).
t
t1
- Amplitude) oder
- Amplitude)
Nenn
Anwendung und Resultat:
Es wird ein rechteckförmiges Signal für die Anwendung auf den
Strom oder die Spannung erzeugt. Die Zeiten t1 und t2 bestimmen
dabei, wie lange jeweils der Wert der Amplitude (zugehörig zu t1) und
der Pause (Amplitude = 0, nur Offset effektiv, zugehörig zu t2) wirkt.
Der Offset verschiebt das Signal auf der Y-Achse.
Mit den Zeiten t1 und t2 ist das sogenannte Puls-Pausen-Verhältnis
oder Tastverhältnis (engl. duty cycle) einstellbar. Die Summe der
Zeiten t1 und t2 ergibt die Periodendauer und deren Kehrwert die
Frequenz.
Wollte man beispielsweise ein Rechtecksignal auf den Strom mit 25
Hz und einem Duty cycle von 80% erreichen, müßte die Summe von
t1 und t2, also die Periode, mit T = 1/f = 1/25 Hz = 40 ms berechnet
werden. Für den Puls ergäben sich dann bei 80% Duty cycle t1 =
40 ms*0,8 = 32 ms. Die Zeit t2 wäre dann mit 8 ms zu setzen.
t
t
