Parameter
Einstellbereich
U(Start/Ende)
0...U
Nenn
I/P (PS)
0...I
Nenn
I/P (EL)
0...I
Nenn

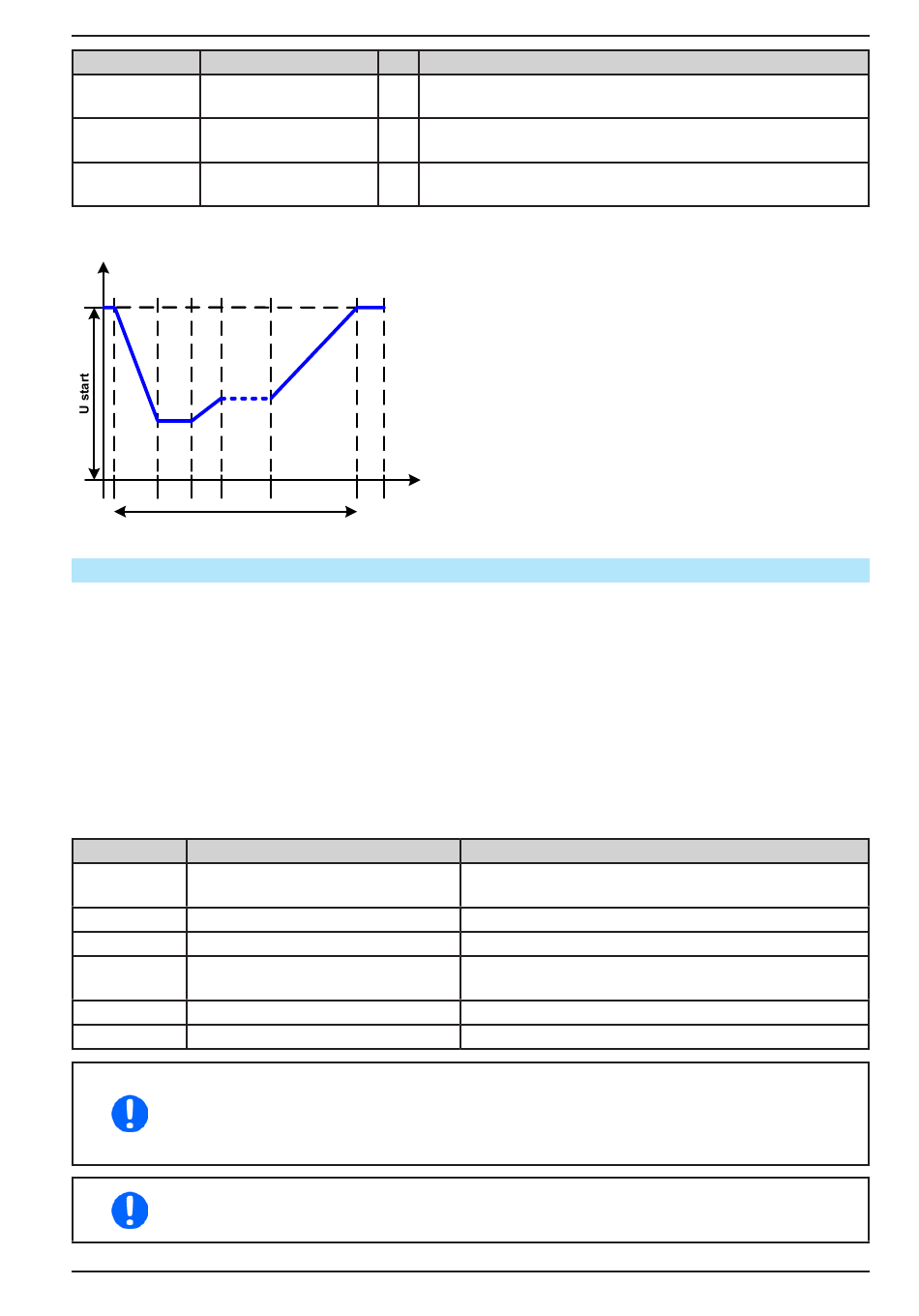

Bildliche Darstellung:
U
1
2
3
4
Sequenzpunkte
3.11.10
Arbiträr-Funktion
Die Arbiträr-Funktion (arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind je 99 Kurven-
abschnitte (hier: Sequenzpunkte) für die Zuordnung zum Strom oder zur Spannung verfügbar, die alle dieselben
Parameter haben, aber beliebig konfiguriert werden können, um komplexe Funktionsabläufe „zusammenzubauen".
Diese Punkte bilden als Teilabschnitte einer Kurve. Von den 99 verfügbaren Sequenzpunkten kann eine beliebige
Anzahl nacheinander ablaufen. Das ergibt einen Sequenzpunktblock. Der Block kann dann noch 1...999 mal oder
unendlich oft wiederholt werden. Das der Ablauf der Funktion entweder die Spannung oder dem Strom zugewiesen
wird, ist eine gemischte Zuordnung zu beiden nicht möglich.
Die Arbiträrkurve kann einen linearen Verlauf (DC) mit einer Sinuskurve (AC) überlagern, deren Amplitude und
Frequenz zwischen Anfangswert und Endwert ausgebildet werden. Wenn Startfrequenz und Endfrequenz auf
0 Hz gesetzt sind, wird der AC-Anteil unwirksam und nur der DC-Anteil wird generiert. Für jeden Sequenzpunkt
ist eine Zeit definierbar, innerhalb welcher der Kurvenabschnitt (Sequenzpunkt) von Start bis Ende generiert wird.
Folgende Parameter können für jeden Sequenzpunkt der Arbiträr-Funktion konfiguriert werden:
Parameter
Einstellbereich
AC-Start
-50%...+50% I
AC-Ende
0...50% U
DC-Start
±(AC-Start...(Nennwert - AC-Start))
DC-Ende
±(AC-Ende...(Nennwert - AC-Ende))
Startfrequenz
0 Hz...10000 Hz
Endfrequenz
Winkel
0°...359°
Zeit
0.1 ms...36.000.000 ms
Die Sequenzpunktzeit („Zeit") und die Startfrequenz/Endfrequenz stehen in einem Zusammen-
hang. Es besteht ein minimum Δf/s von 9,3. Also würde z. B. eine Einstellung mit Startfrequenz
= 1 Hz, Endfrequenz = 11 Hz und Zeit = 5 s nicht akzeptiert, weil das Δf/s dann nur 2 wäre.
Bei Zeit = 1 s paßt es wieder oder man müßte bei Zeit = 5 s mindestens eine Endfrequenz =
51 Hz einstellen.
Die Amplitudenänderung zwischen Start und Ende steht im Zusammenhang mit der Sequenz-
punktzeit. Man kann nicht eine beliebig kleine Änderung über eine beliebig große Zeit hinweg
erzeugen. In so einem Fall lehnt das Gerät unpassende Einstellungen mit einer Meldung ab.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Seq. Erläuterung
-
Spannungswert am DC-Terminal bevor die Kurve gestartet
wird und danach
/P
-
Globale Sollwerte für Strom und Leistung im Quelle-Betrieb. Bei
Nenn
I=0 oder P=0 würde das Gerät nur im Senke-Betrieb arbeiten.
/P
-
Globale Sollwerte für Strom und Leistung im Senke-Betrieb. Bei
Nenn
I=0 oder P=0 würde das Gerät nur im Quelle-Betrieb arbeiten.
t
5
t1
oder
Nenn
Nenn
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
PSB 10000 4U Serie
Anwendung und Resultat:
Wenn die Funktion im Quelle-Betrieb abläuft, sorgt die
eingebaute Senkefunktion des PSB-Netzgerätes für
den in manchen Teilen der Kurve geforderten schnellen
Abfall der Spannung, damit der Spannungsverlauf am
DC-Ausgang der DIN-Kurve entspricht.
Die Kurve entspricht dem Prüfimpuls 4 der DIN 40839.
Bei entsprechender Einstellung können auch andere
Prüfimpulse nachgebildet werden. Soll die Kurve in
Sequenzpunkt 4 einen Sinus enthalten, so müßte sie
alternativ mit dem Arbiträrgenerator umgesetzt werden.
Die globale Start- und Endspannung wird als Einstellwert
„U(Start/Ende)" in der Menüseite „U/I/P Limits" einge-
stellt, beeinflußt aber nicht die Spannungswerte in den
Sequenzpunkten. Sie sollte mit der Startspannung (U
start) im Sequenzpunkt 1 übereinstimmen.
Erläuterung
Start- bzw. Endamplitude des sinusförmigen Anteils
Endwert des DC-Anteils der Kurve
Anfangs- bzw. Endfrequenz des sinusförmigen Anteils
Anfangswinkel des sinusförmigen Anteils
Zeit für den gewählte Sequenzpunkt
