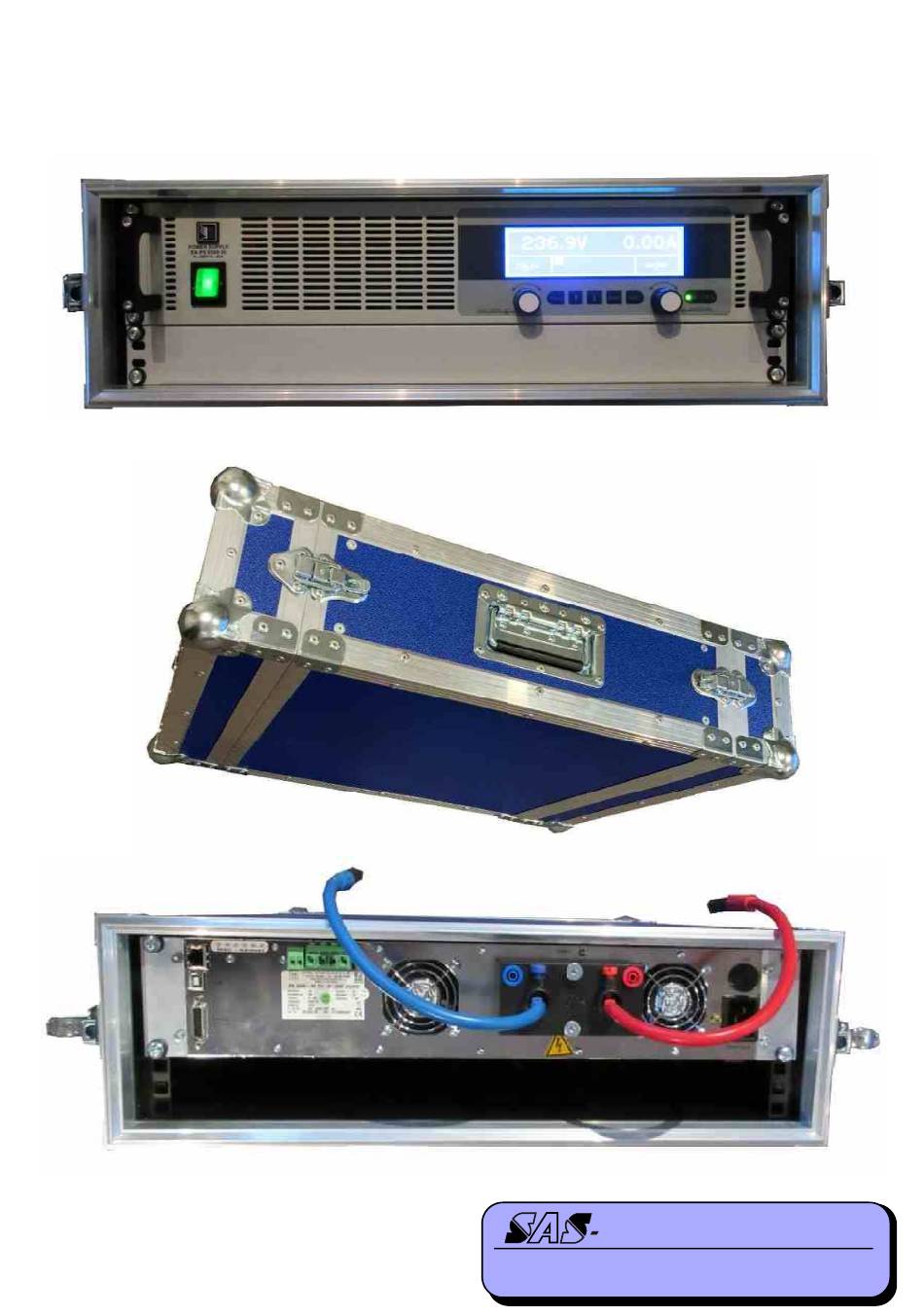

- Seite 1 Mobiler Universal-Gleichrichter E230 / HG0~360-0~30 / A2_LEA Reichenberger Str.5 JONATAT 90537 Feucht Tel.: 09128-3001 Fax: 09128-2966 www.SA S-Jonatat.de; info@SA S-Jonatat.de...
-
Seite 2: Inhaltsverzeichnis
Reihenschaltung ..........59 2.3.5 Anschließen von DC-Lasten .......34 3.9.3 Betrieb als Batterielader ......59 2.3.6 Erdung des DC-Ausgangs ......35 3.9.4 Zwei-Quadranten-Betrieb (2QB) ....60 EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 3 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... - Seite 3 Einleitung ............63 4.3.2 Vorbereitung ..........63 4.3.3 Abgleichvorgang ..........63 Ersatz-Ableitstrommessung nach DIN VDE 0701-1 ............66 SERVICE & SUPPORT Reparaturen ..........67 Kontaktmöglichkeiten ........67 EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 4 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 4: Allgemeines
Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der angewandten Verfahrenstechnik und die ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) der EA Elektro-Automatik GmbH zu entnehmen. Haftungsbeschränkungen Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung geltender Normen und Vorschrif- ten, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. -
Seite 5: Entsorgung Des Gerätes
Spannungs- und Stromquellen aller Art. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen Für alle Schäden durch nicht bestimmungsgemäße Verwendung haftet allein der Betreiber EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 6 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 6: Sicherheit
Gerät ist gegen Überspannungen nicht geschützt, diese können das Gerät zerstören. Niemals Netzwerkkabel, die mit dem Ethernet oder dessen Komponenten verbunden sind, in die Master-Slave-Buchsen auf der Rückseite stecken! schließende Last bietet, stets passend für die jeweilige Anwendung! EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 7 Helmholtzstr. -
Seite 7: Verantwortung Des Bedieners
Gefahren ausführlich und nachweislich unterrichtet wurden. Als Fachpersonal der einschlägigen Bestimmungen in der Lage ist, die übertragenen Arbeiten ordnungsgemäß auszuführen, mög- liche Gefahren selbständig zu erkennen und Personen- oder Sachschäden zu vermeiden. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 8 Helmholtzstr. -
Seite 8: Alarmsignale
Ausführung der Anzeige: Farb-TFT, 480 x 128 Punkte Bedienelemente: 2 Drehknöpfe mit Tastfunktion, 6 Drucktasten Die Nennwerte des Gerätes bestimmen den maximal einstellbaren Bereich. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 9 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230... - Seite 9 (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20 MHz (3 Typischer Wert bei 100% Ausgangsspannung und 100% Last (4 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 10 Helmholtzstr.
- Seite 10 06230204 06230205 (1 Technische Daten der Analogschnittstelle siehe (2 Nur in der Standardausführung (3 Artikelnummer der Basisversion, Geräte mit weiteren Optionen abweichend EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 11 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
- Seite 11 (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20 MHz (3 Typischer Wert bei 100% Ausgangsspannung und 100% Last (4 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 12 Helmholtzstr.
- Seite 12 06230207 06230208 (1 Technische Daten der Analogschnittstelle siehe (2 Nur in der Standardausführung (3 Artikelnummer der Basisversion, Geräte mit weiteren Optionen abweichend EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 13 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
- Seite 13 (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20 MHz (3 Typischer Wert bei 100% Ausgangsspannung und 100% Last (4 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 14 Helmholtzstr.
- Seite 14 06230209 06230210 (1 Technische Daten der Analogschnittstelle siehe (2 Nur in der Standardausführung (3 Artikelnummer der Basisversion, Geräte mit weiteren Optionen abweichend EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 15 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
- Seite 15 (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20 MHz (3 Typischer Wert bei 100% Ausgangsspannung und 100% Last (4 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 16 Helmholtzstr.
- Seite 16 06230212 06230213 (1 Technische Daten der Analogschnittstelle siehe (2 Nur in der Standardausführung (3 Artikelnummer der Basisversion, Geräte mit weiteren Optionen abweichend EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 17 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
- Seite 17 (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20 MHz (3 Typischer Wert bei 100% Ausgangsspannung und 100% Last (4 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 18 Helmholtzstr.
- Seite 18 06230214 06230215 (1 Technische Daten der Analogschnittstelle siehe (2 Nur in der Standardausführung (3 Artikelnummer der Basisversion, Geräte mit weiteren Optionen abweichend EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 19 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
- Seite 19 (2 RMS-Wert: NF 0...300 kHz, PP-Wert: HF 0...20 MHz (3 Typischer Wert bei 100% Ausgangsspannung und 100% Last (4 Der Fehler der Anzeige addiert sich zum Fehler des Istwertes am DC-Ausgang EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 20 Helmholtzstr.
- Seite 20 06230217 06230218 (1 Technische Daten der Analogschnittstelle siehe (2 Nur in der Standardausführung (3 Artikelnummer der Basisversion, Geräte mit weiteren Optionen abweichend EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 21 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
-
Seite 21: Ansichten
PS 9000 2U Serie 1.8.4 Ansichten Bild 1 - Vorderseite Bild 2 - Rückseite (Standardausführung) EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 22 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... - Seite 22 PS 9000 2U Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 23 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
- Seite 23 PS 9000 2U Serie Bild 5 - Ansicht von oben, mit DC-Abdeckung (Klemme Typ 1) EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 24 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 24: Bedienelemente
Bedienung oder Fernsteuerung. LED „Power“ Zeigt nach dem Einschalten durch mehrere Farben einzelne Phasen des Starts an. Sie leuchtet dauerhaft „grün“, sobald das Gerät betriebsbereit ist. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 25 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 25: Aufbau Und Funktion
Power block Power block 1...3 1...3 Controller (DR) Commu- Panel nication (HMI) (KE) PS 9000 2U/3U Block diagram GPIB (opt.) EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 26 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 26: Lieferumfang
Ersetzt den Ethernet-Anschluß der Standardausführung durch einen fest einge- bauten GPIB-Anschluß. Das Gerät behält dabei USB- und Analogschnittstelle. GPIB-Schnittstelle Über den GPIB-Anschluß ist dann nur SCPI-Befehlssprache verfügbar. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 27 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 27: Die Bedieneinheit (Hmi)
Lokal Das Gerät ist durch Benutzereingabe explizit gegen Fernsteuerung gesperrt worden Alarm: Ein Gerätealarm ist aufgetreten, der noch vorhanden ist oder noch nicht bestätigt wurde EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 28 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 28: Tastfunktion Der Drehknöpfe
30 A / 40 A 4 0,01 A 50 A / 60 A 4 0,01 A 120 A 4 0,1 A EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 29 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 29: Usb-Port
Die Analog-Schnittstelle hat, wenn Fernsteuerung aktiviert werden soll, keinen Vorrang vor der Ethernet- oder der USB-Schnittstelle und kann daher nur abwechselnd zu diesen benutzt werden. Jedoch ist Überwachung (Monitoring) immer möglich. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 30 Helmholtzstr. -
Seite 30: Share-Bus-Anschluß
Der GPIB-Anschluß dient zur Verbindung zu einem PC bzw. anderen GPIB-Anschlüssen über handelsübliche GPIB-Kabel (gerade oder gewinkelt). Bei Verwendung von gewinkelten Steckern am GPIB-Kabel ist der USB-Anschluß nicht gleichzeitig zugänglich. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 31 Helmholtzstr. -
Seite 31: Installation & Inbetriebnahme
Stellen Sie vor dem Anschließen des Gerätes an die AC-Stromzufuhr sicher, daß die auf dem Typenschild des Gerätes angegebenen Anschlußdaten eingehalten werden. Eine Überspan- nung am AC-Anschluß kann das Gerät beschädigen. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 32 Helmholtzstr. -
Seite 32: Vorbereitung
Ein Gerät in 19" Bauform wird üblicherweise auf entsprechenden Halteschienen und in 19" Einschüben oder -Schränken installiert. Dabei muß auf die Einbautiefe des Gerätes geachtet werden, sowie auf das Gewicht. Die nicht enthalten). Zulässige und unzulässige Aufstellpositionen: EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 33 Helmholtzstr. -
Seite 33: Anschließen An Das Stromnetz (Ac)
Typ 2: Modelle ab 200 V Ausgangsspannung Schraubverbindung M8 an Messingblock Schraubverbindung M6 an Kupferschiene Empfehlung: Ringkabelschuhe mit 8er Loch Empfehlung: Ringkabelschuhe mit 6er Loch EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 34 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 34: Kabelzuführung Und Plastikabdeckung
Trennung aufhebt Bei Erdung einer der Ausgangspole muß beachtet werden, ob an der Last (z. B. elektronische Last) auch ein Eingangspol geerdet ist. Dies kann zu einem Kurzschluß führen! EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 35 Helmholtzstr. -
Seite 35: Anschließen Der Fernfühlung
Master-Slave. Der Share-Bus ist auf den DC-Minus bezogen. Bei Reihenschaltung (wo zulässig, modellab- hängig) und die sich dadurch ergebende Potentialverschiebung am Minuspol verschiebt sich auch das Potential des Share-Bus‘ EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 36 Helmholtzstr. -
Seite 36: Anschließen Der Analogen Schnittstelle
Bei der erneuten Inbetriebnahme nach einer Firmwareaktualisierung, Rückerhalt des Gerätes nach einer Reparatur zu ergreifen wie bei einer Erstinbetriebnahme. Siehe daher auch Erst nach erfolgreicher Überprüfung des Gerätes nach den gelisteten Punkten darf es wie gewohnt in Betrieb genommen werden. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 37 Helmholtzstr. -
Seite 37: Einrichten Der Netzwerkverbindung
IP aufrufen oder anpingen. Ein erneutes Aufrufen über den Hostnamen ist erst möglich, nachdem das Gerät aus- und wieder eingeschaltet wurde, weil erst dann dem DNS die neue IP zum Hostnamen übermitteln wird. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de... -
Seite 38: Bedienung Und Verwendung
Solange der DC-Ausgang eingeschaltet und Konstantstrombetrieb aktiv ist, wird der Zustand „CC-Betrieb aktiv“ als Kürzel CC auf der Anzeige und auch als Signal auf der analogen Schnittstelle ausgegeben, kann aber auch als Status über die digitalen Schnittstellen ausgelesen werden. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 39 Helmholtzstr. -
Seite 39: Leistungsregelung / Konstantleistung / Leistungsbegrenzung
In dieser Situation ist auch keine Rückmeldung möglich, sprich, das Gerät zeigt das Derating nicht durch den Status „CP“ an. Derating ist dann nur an den Istwerten von Strom und Spannung und die daraus errechenbare Istleistung erkennbar. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 40 Helmholtzstr. -
Seite 40: Alarmzustände
Produkt aus der am DC-Ausgang anliegenden Ausgangsspannung und dem Ausgangsstrom die eingestellte OPP-Schwelle erreicht Diese Schutzfunktion dient nicht dem Schutz des Gerätes, sondern dem Schutz der angeschlossenen Last, falls diese durch zu hohe Leistungsaufnahme beschädigt werden könnte. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 41 Helmholtzstr. -
Seite 41: Manuelle Bedienung
Die Menüstruktur ist auf der folgenden Seite als Schema dargestellt. Einige Einstellparameter sind selbsterklärend, andere nicht. Diese werden auf weiteren Seiten im Einzelnen erläutert. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 42 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230... - Seite 42 PS 9000 2U Serie EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 43 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 43: Beschreibung
(Jahr, Monat, Tag) Speichern und beenden Dieser Menüpunkt bewirkt die Speicherung der durch die Kalibrierung ermittelten neuen Abgleichdaten und Rücksprung zum darübergelegenen Menü EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 44 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... - Seite 44 Geben Sie hier die IP des Domain Name Servers (kurz: DNS) an, der im Netzwerk vor- IP verwenden zu können TCP Keep-alive ak- Standardeinstellung: Nein tivieren Aktiviert/deaktiviert die sog. „keep-alive“-Funktionalität für Ethernetverbindungen EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 45 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230...
-
Seite 45: Beleuchtung
Alarmton Aktiviert bzw. deaktiviert die zusätzliche akustische Signalisierung eines Gerätealarms. Siehe auch Standardeinstellung: aus HMI-Sperre Siehe Standardeinstellungen: Alles sperren, Nein EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 46 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 46: Einstellgrenzen (Limits)
Zum Wechsel zwischen den Werten sind die Pfeiltasten oder zu betätigen. Übernehmen Sie die Änderung(en) mit bzw. verwerfen Sie sie mit EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 47 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 47: Sollwerte Manuell Einstellen
Hälfte des oberen Anzeigeteils ändert Die aktuelle Regelungsart wird unabhängig von der rechten Anzeigehälfte bei eingeschaltetem DC-Ausgang immer angezeigt, wie im oberen rechten Bild beispielsweise mit CV gezeigt EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 48 Helmholtzstr. -
Seite 48: Das Schnellmenü
So schalten Sie den DC-Ausgang über eine digitale Schnittstelle ferngesteuert ein oder aus Siehe externe Dokumentation „Programmieranleitung ModBus & SCPI“, falls Sie eigene Software verwen- den, bzw. siehe externe Dokumentation der LabView VIs oder von vom Hersteller zur Verfügung gestellter Software. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 49 Helmholtzstr. -
Seite 49: Fernsteuerung
Somit wäre eine reine Spannungssteuerung durch Vorgabe von Spannungssollwerten möglich, wenn die anderen Sollwerte unverändert blieben. 3.5.3.3 Programmierung Details zur Programmierung der Schnittstellen, die Kommunikationsprotokolle usw. sind in der externen Dokumen- EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 50 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 50: Fernsteuerung Über Analogschnittstelle (As)
Die Gerätealarme OV, OC und OP gelten als zu quittierende Fehler (siehe auch Sie können durch Aus- und Wiedereinschalten des DC-Ausgangs per Pin REM-SB quittiert werden, also eine HIGH- LOW-HIGH-Flanke (mind. 50ms für LOW), bei gewählter Standardeinstellung für den logischen Pegel des Pins. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 51 Helmholtzstr. - Seite 51 ** Interne Vcc ca. 14,3 V *** Ausfall Netz, Netzunterspannung oder PFC-Fehler **** Nur während Fernsteuerung ***** Der Fehler des Sollwerteinganges addiert sich zum allgemeinen Fehler des zugehörigen Wertes am DC-Ausgang des Gerätes EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 52 Helmholtzstr.
-
Seite 52: Übersicht Sub-D-Buchse
Wenn Fernsteuerung über Pin „REMOTE“ aktiviert ist, gibt nur „REM-SB“ den Zustand des DC-Ausgangs des Gerätes gemäß Tabelle in 3.5.4.4 vor. Die logische Funktion und somit die Standardpegel können durch eine Einstellung im Setup-Menü des Gerät invertiert werden. Siehe 3.4.3.1. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 53 Helmholtzstr. - Seite 53 Beispiel mit Potis c) Istwerte erfassen Über die AS werden die DC-Ausgangswerte von Strom und Spannung mittels 0...10 V oder 0...5 V abgebildet. Zur Erfassung dienen z. B. handelsübliche Multimeter o.ä. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 54 Helmholtzstr.
-
Seite 54: Alarme Und Überwachung
Übertemperatur. Löst einen Alarm aus, wenn die Innentemperatur des OverTempe- Analogschnittst., Gerätes eine bestimmte Schwelle erreicht. Außerdem wird der DC- rature Digitale Schnitt- Ausgang ausgeschaltet. stellen EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 55 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 55: Gerät Zurücksetzen
Es erscheint eine Abfrage: Entsperren Sie das HMI mittels Taste innerhalb von 5 Sekunden. Ansonsten wird die Abfrage wieder ausgeblendet und das HMI bleibt weiterhin gesperrt. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 56 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... - Seite 56 Sie können nun über den Menüpunkt „ einsehen und prüfen, ob es das richtige zum Laden ist. Danach wählen Sie im „ “ und durch Betätigung der Taste werden dessen Einstellungen EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 57 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 57: Weitere Anwendungen
Die Slaves sind normal manuell bedienbar, reagieren jedoch nicht auf die Verstellung des Spannungssollwertes, solange der Share-Bus verbunden ist und sofern ein Sollwert nicht niedriger eingestellt wird als beim Master-Gerät. Das Master-Gerät ist ganz normal bedienbar. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 58 Helmholtzstr. -
Seite 58: Alarm- Und Andere Problemsituationen
Ausgangsspannung nach dem Ausschalten des DC-Ausgangs schnell sinkt. Diese Schaltung kann bei einge- schaltetem DC-Ausgang, wenn die gesetzte Ausgangsspannung des Netzgerätes unter der Batteriespannung liegt, eine dauerhaft angeschlossene Batterie konstant entladen, eventuell sogar bis Tiefentladung. Ist das Gerät nicht geladen werden soll. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 59 Helmholtzstr. -
Seite 59: Zwei-Quadranten-Betrieb (2Qb)
Share-Bus verbunden werden, um symmetrische Lastvertei- Share-Bus lung zu erreichen. Ein Netzgerät, vorzugsweise PSU 1, muß als Master für den E.U.T EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 60 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230... -
Seite 60: Einstellungen An Den Geräten
Batteriespannung verringert, als Reaktion auf den sich ändernden Innenwiderstand der Batterie. Die Last nimmt bekommt und dieser höher liegt als die momentane Batteriespannung. Bei Erreichen von 27 V wird das Netzgerät nur noch den Erhaltungsladestrom für die Batterie liefern. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 61 Helmholtzstr. -
Seite 61: Instandhaltung & Wartung
Applikationen mit sich bringen. Es wird empfohlen, die Firmware-Historie in Hinsicht auf Änderungen genauestens durchzulesen Bei neuen Funktionen ist eine aktualisierte Dokumentation (Handbuch und/oder Programmieranleitung, sowie LabView VIs) teils erst viel später verfügbar EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 62 Helmholtzstr. -
Seite 62: Gerät Abgleichen (Nachjustierung)
Parameter abgeglichen werden, es wird aber empfohlen. Es gilt dabei: Die Erläuterung des Abgleichvorgangs erfolgt anhand des Beispiel-Modells PS 9080-120 2U. Andere Modelle sind auf gleiche Weise zu behandeln, mit entsprechenden Werten für Spannung und Strom des Netzgerätes. EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 63 Helmholtzstr. -
Seite 63: Sollwerte Abgleichen
Meßmittel gemessene Fernfühlungsspannung bei Messwert= mit dem rechten Drehknopf ein und vergewissern Sie sich, daß der Wert richtig eingegeben wurde. Dann mit bestätigen. Wiederholen Sie Punkt 5. für die nächsten Schritte (insgesamt vier). EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 64 Helmholtzstr. - Seite 64 Danach sollten die Abgleichwerte unbedingt noch über den Menüpunkt „Speichern und beenden“ + speichert werden. Verlassen des Abgleichmenüs, ohne „Speichern und beenden“ mit zu bestätigen, ver- wirft alle ermittelten Abgleichdaten und die Abgleichprozedur müßte wiederholt werden! EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 65 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
-
Seite 65: Ersatz-Ableitstrommessung Nach Din Vde 0701-1
„… …“ Beispieldarstellung aus der Norm, Bild C.4a, ortsveränderliche Geräte der Schutzklasse I Ersatzableitstrommessung Grafiken Projekt EA - Elektro Automatik EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 www.elektroautomatik.de Seite 66 Helmholtzstr. 31-33 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de... -
Seite 66: Service & Support
Bei Fragen und Problemen mit dem Betrieb des Gerätes, Verwendung von optionalen Komponenten, mit der Do- kumentation oder Software kann der technische Support telefonisch oder per E-Mail kontaktiert werden. Adressen E-Mailadressen Telefonnummern EA Elektro-Automatik GmbH Technische Unterstützung: Zentrale: 02162 / 37850 Helmholtzstr. 31-37 support@elektroautomatik.de...
