3.5.6
Sollwerte manuell einstellen (Standardmodelle)
Die Einstellung der Sollwerte von Spannung, Strom und Leistung ist die grundlegende Bedienmöglichkeit eines
Stromversorgungsgerätes und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller
Bedienung stets zwei von diesen drei Sollwerten zugewiesen.
Für Quelle- und Senke-Betrieb gibt es jeweils getrennt einstellbare Sollwerte für Strom, Leistung und Widerstand,
die in der Anzeige entsprechend betitelt sind. „(PS)" steht für Quelle-Betrieb und „(EL)" für Senke-Betrieb.
Der Widerstandswert ist an den sogenannten R-Modus gekoppelt, der separat aktiviert werden muß, z. B. im
Schnellmenü. Siehe dazu „3.5.3. Konfiguration im Menü" und „3.3.4. Innenwiderstandsregelung (Quelle-Betrieb)"
bzw. „3.3.5. Widerstandsregelung/Konstantwiderstand (Senke-Betrieb)".
Die Sollwerte können auf zwei Arten manuell gesetzt werden, per Drehknopf oder Direkteingabe. Bei Benutzung
der Drehknöpfe werden Werte kontinuierlich verstellt, die Direkteingabe erzeugt Sprünge.
Die Eingabe von Sollwerten, ob per Knopf oder Touchscreen, setzt den Sollwert immer sofort,
egal ob die DC-Leistungsstufen ein- oder ausgeschaltet sind.
Die Einstellung der Sollwerte kann nach oben oder unten hin begrenzt sein durch die Einstell-
grenzen. Siehe auch „3.5.4. Einstellgrenzen (Limits)". Bei Erreichen einer der Grenzen wird in
der Anzeige, in der Nähe des Werter, für kurze Zeit ein Hinweis „Limit: U-max" usw. eingeblendet.

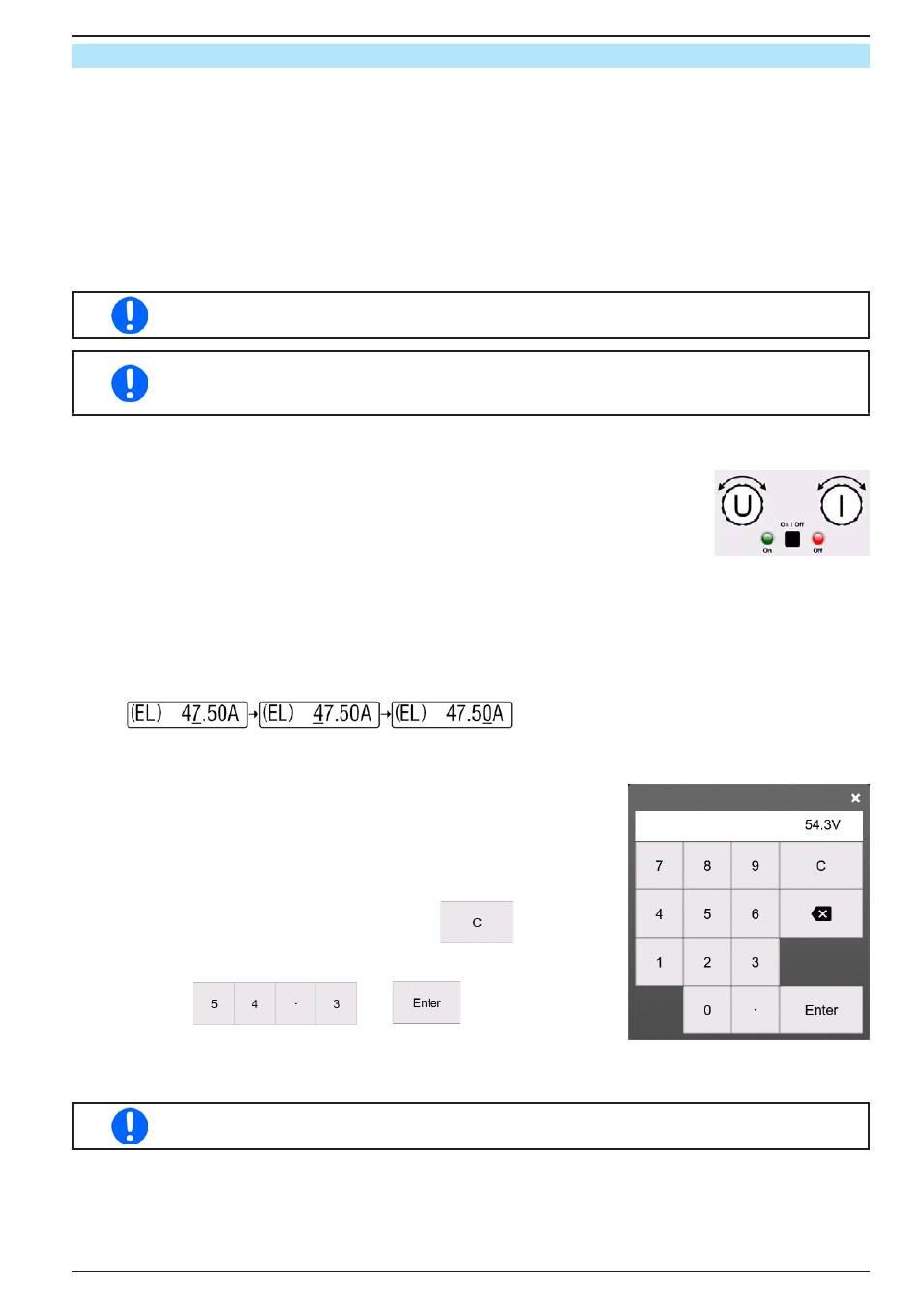

► So können Sie manuell Sollwerte mit den Drehknöpfen einstellen
1.
Prüfen Sie zunächst, ob der Sollwert (U, I, P, R), den Sie einstellen wollen, bereits
einem der Drehknöpfe zugeordnet ist. Die Hauptbildschirm zeigt die Zuordnung wie
rechts im Bild dargestellt.
2.
Falls, wie rechts im Beispiel gezeigt, für den linken Drehknopf die Spannung (U) und
den rechten Drehknopf der Strom (I) zugewiesen ist, Sie möchten aber die Leistung
einstellen, können Sie die Zuordnung ändern, indem Sie so oft auf die Abbildung des rechten Drehknopfes
tippen, bis ein „P" (Leistung) auf ihm angezeigt wird. Im linken Bereich der Anzeige ist dann entweder der
Leistungssollwert für Senke- oder Quelle-Betrieb ausgewählt, markiert durch das invertiert dargestellte Feld.
3.
Nach erfolgter Auswahl kann der gewünschte Sollwert innerhalb der festgelegten Grenzen eingestellt
werden. Zum Wechsel der Stelle drücken Sie auf den jeweiligen Drehknopf. Das verschiebt den Cursor
(unterstrichene Stelle) im Uhrzeigersinn:
► So können Sie manuell Sollwerte per Direkteingabe einstellen
1.
In der Hauptanzeige, abhängig von der Zuordnung der Drehknöpfe,
können Sie die Sollwerte von Spannung (U), Strom (I), Leistung (P) oder
Widerstand (R) per Direkteingabe einstellen, indem Sie auf die kleinen
Zehnertastatur-Symbole tippen. Also z. B. auf das Symbol im blauen
Feld, um die Spannung einzustellen usw.
2.
Geben Sie den gewünschten Wert per Zehnertastatur ein. Ähnlich wie
bei einem Taschenrechner, löscht Bedienfeld
Nachkommastellen können durch Antippen des Komma-Bedienfeldes
eingegeben werden. Wenn Sie also z. B. 54,3 V eingeben wollten, dann
tippen Sie
3.
Sofern der neue Wert nicht aus irgendeinem Grund abgelehnt wird,
würde die Anzeige zurück auf die Hauptseite springen und der Sollwert
wird auf den DC-Anschluß übernommen.
Wird ein Wert eingeben, der höher als die jeweilige Einstellgrenze ist, erscheint ein Hinweis
und der eingegebene Wert wird auf 0 zurückgesetzt und nicht übernommen.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
die Eingabe.
und
.
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
PSB 10000 4U Serie
www.elektroautomatik.de
ea1974@elektroautomatik.de
Seite 70
