2.3.2
Vorbereitung
2.3.2.1
Planung eines Master-Slave-Systems
Wenn geplant ist ein Master-Slave-System zu konfigurieren sollte vor allen anderen Vorbereitungen zur Installation
und Verkabelung entschieden werden, wie das Master-Slave-System aufgebaut sein soll. Die kleinste Variante
wäre ein System aus zwei Geräten, also entweder 2x PSB 10000 4U oder 1x PSB 10000 4U und 1x PSB 10000
4U Slave. Beide müssen jeweils dasselbe Modell hinsichtlich Strom, Spannung und Leistung sein. Es müssen
auch immer vom Gerätetyp her identische Geräte sein, also bidirektional in dem Fall.
Es gibt mehrere mögliche Kombinationen aus Geräten der beiden Serien:
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen

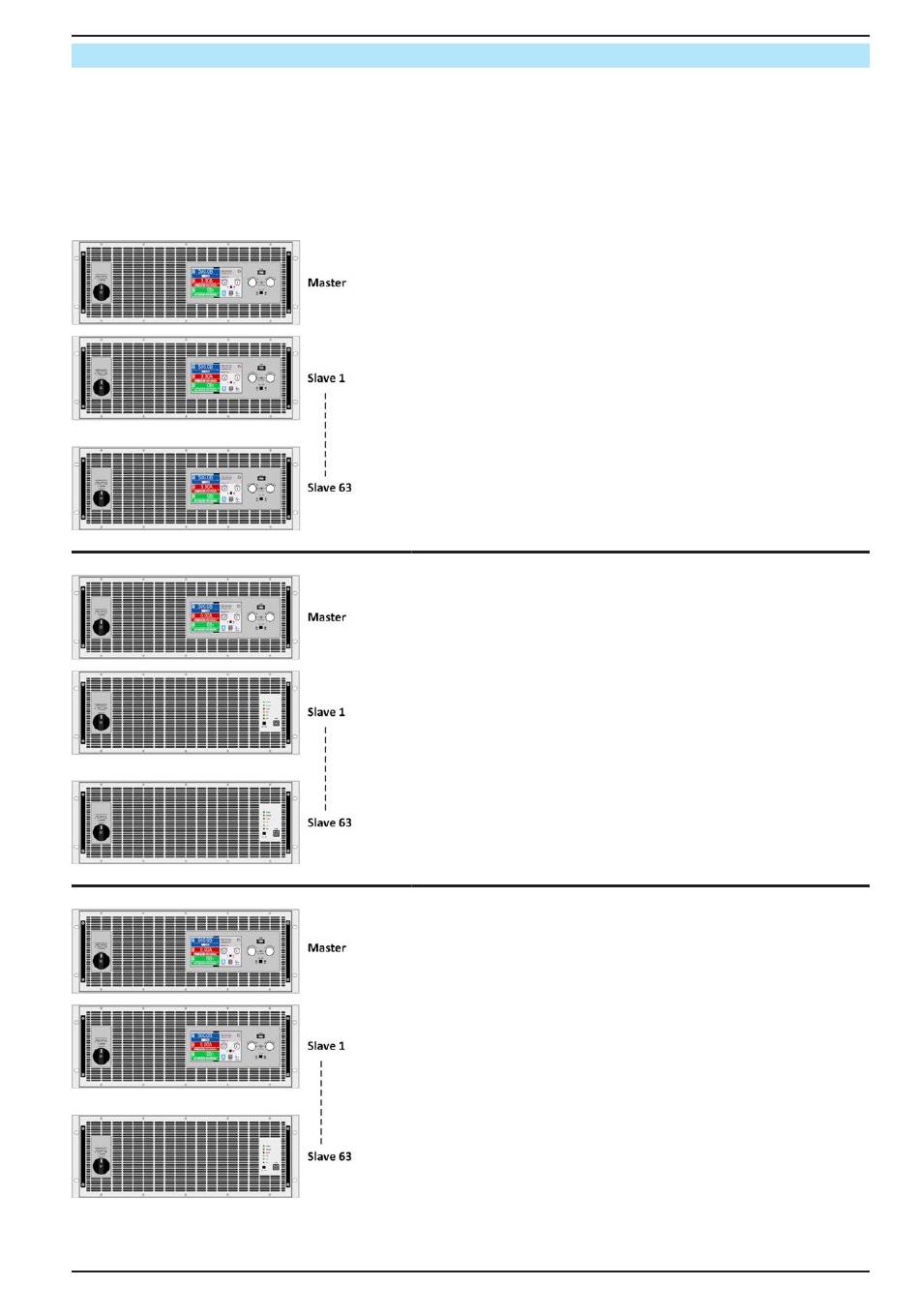

Kombination 1:
Mehrere PSB 10000 4U (mit Anzeige)
Alle diese Modelle können unter sich zu einem Master-Slave-Sy-
stem kombiniert werden (bis zu 64 Geräte pro Master-Slave-Bus).
Vorteil dieser Kombination: jede Einheit kann Master oder Slave
sein, die Slaves zeigen Istwerte an, das System kann auch kom-
plett per Hand bedient werden
Nachteil dieser Kombination: höhere Kosten als wenn PSB 10000
4U Slave-Modelle als Slaves verwendet würden.
Kombination 2:
Ein PSB 10000 4U mit ein oder mehreren Slaves
Hinweis: Das Bild rechts zeigt die frühere Ausführung der Slave-
Modelle, welche keine Anzeige hatten.
Diese Kombination ist die für die PSB 10000 4U Slave-Modelle
vorgesehene Normalkonfiguration.
Vorteil dieser Kombination: geringere Kosten
Nachteil dieser Kombination: sollte der Master ausfallen, ist zu-
nächst das ganze System nicht funktionsfähig. Nach Umkonfigu-
ration eines Slaves zum Master kann das System mit reduzierter
Leistung weiterarbeiten, hat aber keinerlei Anzeige von Werten,
ist jedoch per Fernsteuerung und Software bedienbar.
Kombination 3:
Mehrere PSB 10000 4U mit ein oder mehreren Slaves
Hinweis: Das Bild rechts zeigt die frühere Ausführung der Slave-
Modelle, welche keine Anzeige hatten.
Ein bereits bestehendes MS-System aus PSB 10000 4Uwird durch
ein oder mehrere PSB 10000 4U Slave-Modelle ergänzt.
Vorteil dieser Kombination: fällt der Master aus, kann ein anderes
PSB 10000 4U schnell als dessen Ersatz konfiguriert werden
