3.11.15.4
Simulationsmodus
Neben der zu simulierenden Panel-Technologie muß als Teil der Konfiguration noch ein Simulationsmodus gewählt
werden. Es gibt vier Auswahlmöglichkeiten:
Modus
Beschreibung
U/I
Steuerbare Simulation. Zur Laufzeit sind die Leerlaufspannung U
strom I
MPP in verschiedene Richtungen verschieben zu können.
E/T
Steuerbare Simulation. Zur Laufzeit sind die Einstrahlung (E, in W/m²) und die Oberflächentem-
peratur (T, in °C) des simulierten Panels veränderlich. Das wirkt sich letztendlich auch auf den
MPP aus. Der Zwecks dieses Modus' ist es, die Auswirkung der Umgebungs- bzw. Oberflächen-
temperatur und des Lichteinfalls auf die Leistungsfähigkeit eines Solarmoduls zu ermitteln.
TAG U/I
Automatisch ablaufende Simulation. Ein Tagesverlauf aus bis zu 100.000 Stützpunkten, be-
stehend aus Vorgaben für U
TAG E/T
Automatisch ablaufende Simulation. Ein Tagesverlauf aus bis zu 100.000 Stützpunkten, be-
stehend aus Vorgaben für Einstrahlung, Temperatur und Zeit.
3.11.15.5
Tagesverlauf
Der sogenannte Tagesverlauf ist eine aus bis zu 100.000 Stützpunkten bestehende Kurve, welche über die sich
ergebende Zeit automatisch abläuft. Für jeden auf dieser Kurve angefahrenen Punkt wird die PV-Tabelle bzw.
PV-Kurve neu berechnet.
Jeder Stützpunkt besteht aus 3 Werten, wobei einer die Verweildauer des Punktes definiert. Bei langen Zeitwer-
ten kann die Kurve durch eine zusätzlich aktivierbare Interpolation unterstützt werden. Diese berechnet und setzt
Zwischenpunkte. Es muß demnach bei der Konfiguration berücksichtigt werden, ob der Tagesverlauf mit oder
ohne Interpolation ablaufen soll.

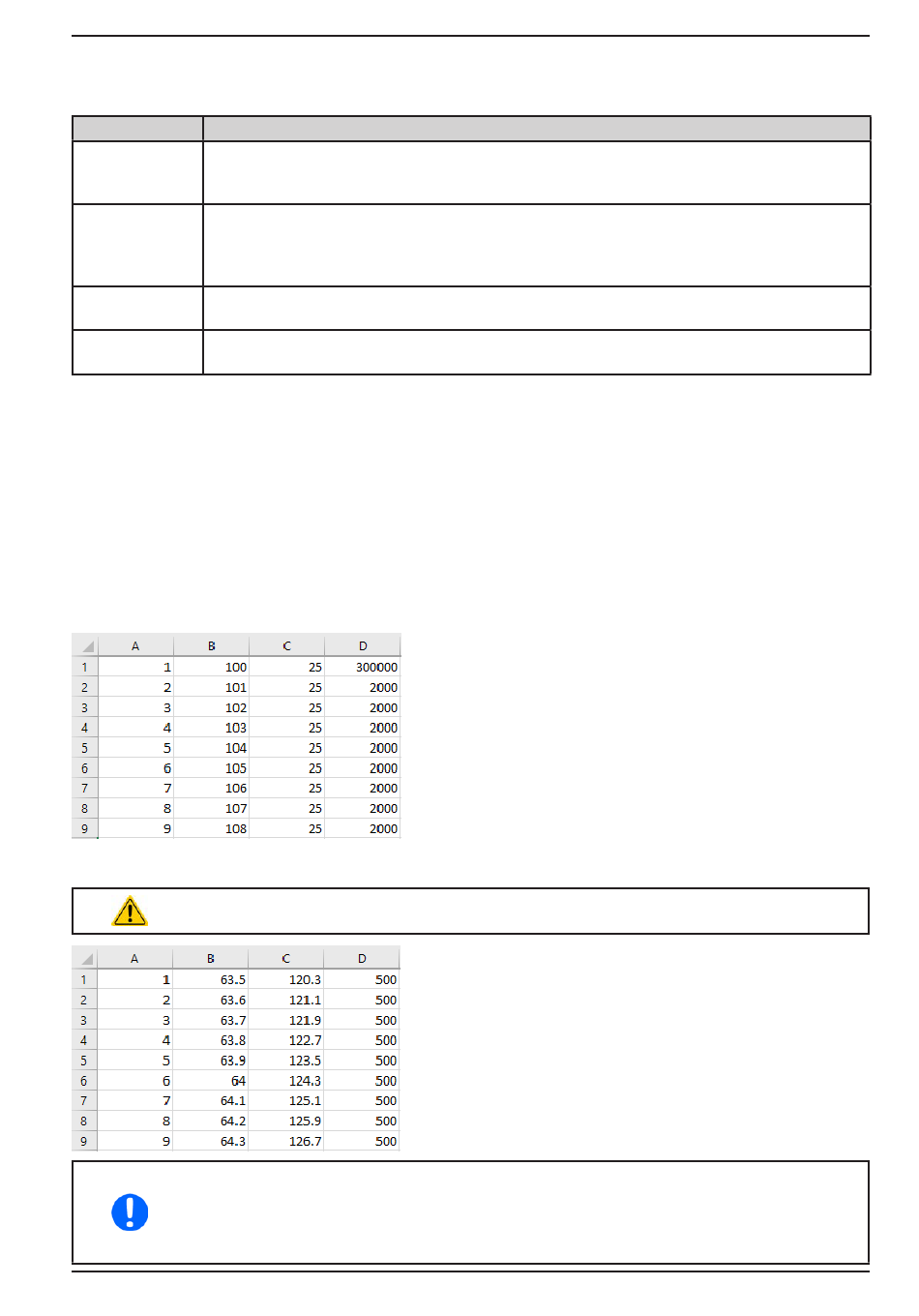

Die Stützpunktdaten müssen in das Gerät geladen werden, entweder über eine CSV-Datei auf USB-Stick oder
über eine digitale Schnittstelle. Formate der am HMI zu ladenden CSV-Datei mit den Tagesverlaufdaten:
•
Für Modus
TAG E/T
(erforderliches Dateinamenformat: PV_DAY_ET_<beliebig>.csv)
•
Für Modus
TAG U/I
(erforderliches Dateinamenformat: PV_DAY_UI_<beliebig>.csv)
Achtung! Die Werte in den Spalten B und C sind reale Werte und müssen zu dem verwendeten
Gerät passen, ansonsten würde das Laden der Datei abgelehnt.
Die Darstellung gebrochener Zahlen (Dezimaltrennzeichen) ist abhängig von der Software,
mit welcher die Tabelle erstellt wird und muß zu der Einstellung „USB Trennzeichen-Format"
in den allgemeinen Einstellungen des Gerätes passen, ansonsten würde das Laden der Datei
abgelehnt. Ein deutsches Excel verwendet Kommas als Dezimaltrennzeichen und Semikolons
als Spaltentrennzeichen (in Excel nicht sichtbar) passend zur Wahl „Standard" .
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
(in A) des simulierten Solarmoduls variabel. Der Zwecks dieses Modus' ist es, den
SC
MPP
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
, I
und Zeit.
MPP
Spalte A = Index
Eine aufsteigende Nummer von 1 bis 100000 (der erste nicht
gefüllte Index läßt den Test stoppen)
Spalte B = Einstrahlung (E) in W/m²
Zulässiger Bereich: 0...1500
Spalte C = Oberflächentemperatur (T) in °C
Zulässiger Bereich: -40...80
Spalte D = Verweildauer in Millisekunden (ms)
Zulässiger Bereich: 500...1.800.000
Spalte A = Index
Eine aufsteigende Nummer von 1 bis 100000 (der erste nicht
gefüllte Index läßt den Test stoppen)
Spalte B = Spannung U
Zulässiger Bereich: 0...Nennspannung des Gerätes
Spalte C = Strom I
in A
MPP
Zulässiger Bereich: 0...Nennstrom des Gerätes
Spalte D = Verweildauer in Millisekunden (ms)
Zulässiger Bereich: 500...1.800.000
www.elektroautomatik.de
ea1974@elektroautomatik.de
PSB 10000 4U Serie
(in V) und der Kurzschluß-
OC
in V
MPP
Seite 103
