3.11.5
Sinus-Funktion
Auf diese Funktion bezogene Einschränkungen:
• Es kann nicht vorgewählt werden, nur Quelle- oder nur Senke-Betrieb zu fahren; die Einstellwerte bestimmen,
auf was von beidem die Kurve wirkt, also ob nur auf den Quelle-Betrieb, nur auf den Senke-Betrieb oder auf
beide abwechselnd
• Bei Anwendung auf die Spannung kann das Gerät nur dann im Senke-Betrieb arbeiten, wenn die am DC-Terminal
anliegende Spannung höher ist als der höchste Punkt (Offset + Amplitude) der Kurve und der Strom „I Senke"
nicht 0 ist
Folgende Parameter können für die Sinus-Funktion konfiguriert werden:
Parameter
Einstellbereich
Frequenz (f)
1...10000 Hz
Amplitude (A) 0...(Nennwert - |O|) von U oder I
Offset (O)
0... (U
Nenn
-(I
- Amplitude)...+(I
Nenn

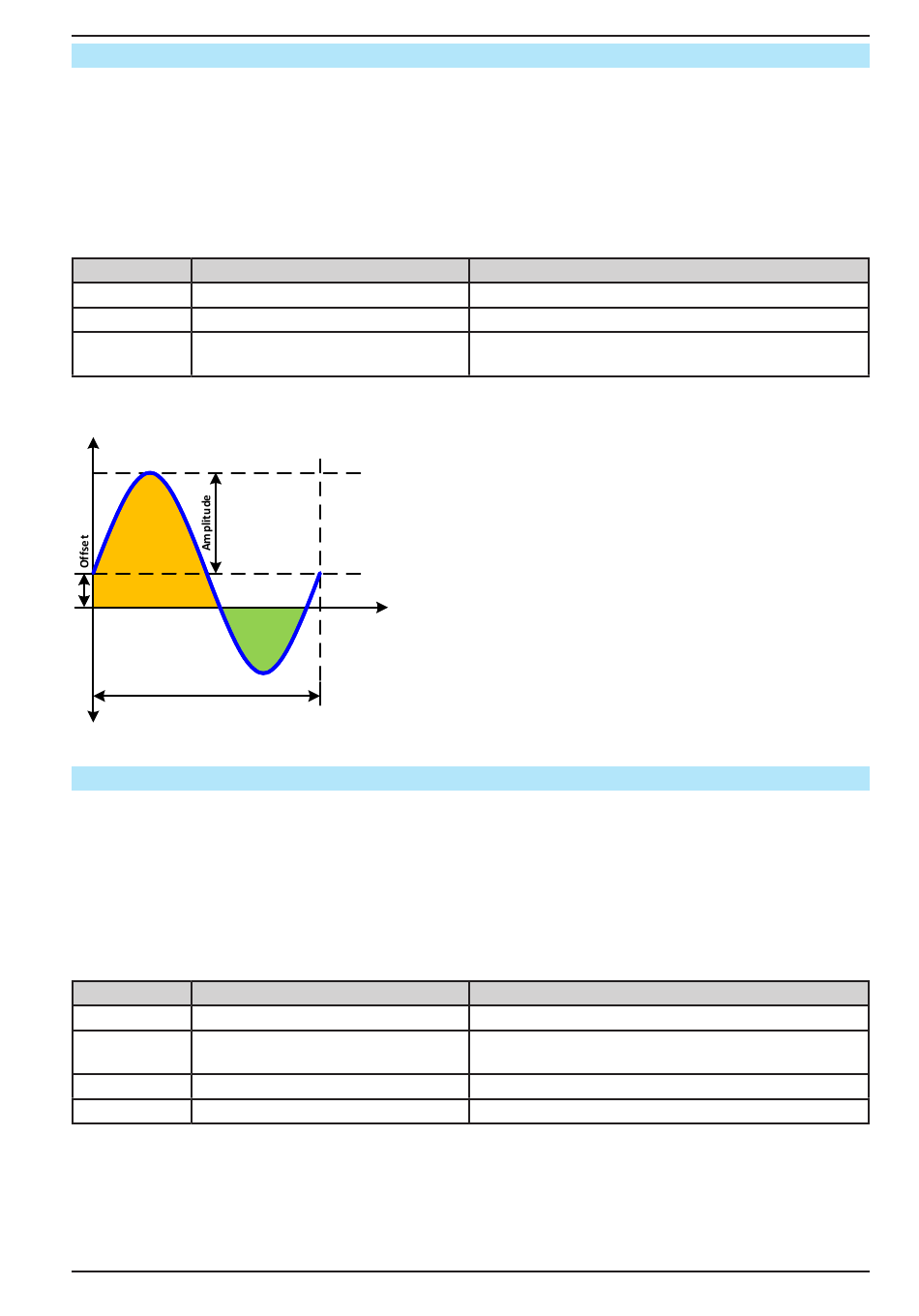

Bildliche Darstellung:
U,I
f
-I
3.11.6
Dreieck-Funktion
Auf diese Funktion bezogene Einschränkungen:
• Es kann nicht vorgewählt werden, nur Quelle- oder nur Senke-Betrieb zu fahren; die Einstellwerte bestimmen,
auf was von beidem die Kurve wirkt, also ob nur auf den Quelle-Betrieb, nur auf den Senke-Betrieb oder auf
beide abwechselnd
• Bei Anwendung auf die Spannung kann das Gerät nur dann im Senke-Betrieb arbeiten, wenn die am DC-Terminal
anliegende Spannung höher ist als der höchste Punkt (Offset + Amplitude) der Kurve und der Strom „I Senke"
nicht 0 ist
Folgende Parameter können für die Dreieck-Funktion konfiguriert werden:
Parameter
Einstellbereich
Amplitude (A) 0...(Nennwert - [Offset]) von U oder I
Offset (O)
0... (U
Nenn
-(I
- Amplitude)...+(I
Nenn
Zeit t1
0.1 ms...36.000.000 ms
Zeit t2
0.1 ms...36.000.000 ms
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
- Amplitude) oder
- Amplitude)
Nenn
Anwendung und Resultat:
Es wird ein normal sinusförmiges Signal erzeugt und auf den
gewählten Sollwert, zum Beispiel Strom, angewandt. Dabei kann
das Gerät den Sinusverlauf durch eine entsprechende Wahl der
Einstellwerte nur entweder nur auf den Quelle-Betrieb oder den
Senke-Betrieb anwenden, aber auch dynamisch wechseln. Das
Bild links verdeutlicht den Verlauf (gelb = Quelle, grün = Senke)
mit Wechsel der Betriebsart am Nulldurchgang. Während die
Amplitude stets ein absoluter Wert ist, kann der Offset im I-Modus
auch in den negativen Bereich verschoben werden.
Für die Berechnung der sich aus dem Verlauf maximal ergebenden
t
Leistung muß die eingestellte Stromamplitude zunächst mit dem
Offset addiert werden.
Beispiel: Sie stellen bei einer Spannung von 100 V und sin(I)
die Amplitude auf 80 A ein, bei einem Offset von +50 A. Die sich
ergebende max. Leistung bei Erreichen des höchsten Punktes
der Sinuskurve wäre dann (80 A + 50 A) * 100 V = 13000 W im
Quelle-Anteil und (50 A - 80 A) * 100 V = -3000 W im Senke-Anteil.
- Amplitude) oder
- Amplitude)
Nenn
Telefon: 02162 / 3785-0
Telefax: 02162 / 16230
PSB 10000 4U Serie
Erläuterung
Statische Frequenz des zu generierenden Sinussignals
Amplitude des zu generierenden Signals
Offset, bezogen auf den Nulldurchgang der mathemati-
schen Sinuskurve
Erläuterung
Amplitude des zu generierenden Signals
Offset, bezogen auf den Fußpunkt des Dreiecks
Zeit Δt der ansteigenden Flanke des Dreiecksignals
Zeit Δt der abfallenden Flanke des Dreiecksignals
