3.11
Der Funktionsgenerator
3.11.1
Einleitung
Der eingebaute Funktionsgenerator (kurz: FG) ist in der Lage, verschiedenförmige Kurven zu erzeugen und
diese auf entweder die Spannung (U) oder den Strom (I) anzuwenden.
Die Standard-Funktionen basieren auf einem variablen Arbiträrgenerator. Bei manueller Bedienung können die
Funktionen einzeln ausgewählt, konfiguriert und bedient werden. Bei Fernsteuerung können diese nur indirekt
über mehrere Sequenzpunkte mit jeweils 8 Parametern konfiguriert und umgesetzt.
Andere Funktionen, wie Photovoltaiksimulation, basieren auf einem XY-Generator, der mit einer in das Gerät
geladenen oder durch das Gerät berechneten Tabelle (4096 Werte) arbeitet.
Es sind folgende Funktionen manuell aufruf-, konfigurier- und steuerbar:
Funktion
Kurzerläuterung
Sinus
Sinus-Signalgenerierung mit einstellbarer Amplitude, Offset und Frequenz
Dreieck
Dreieck-Signalgenerierung mit einstellbarer Amplitude, Offset, Anstiegs- und Abfallzeit
Rechteck
Rechteck-Signalgenerierung mit einstellbarer Amplitude, Offset und Puls-Pausen-Verhältnis
Trapez
Trapez-Signalgenerierung mit einstellbarer Amplitude, Offset, Anstiegszeit, Pulszeit, Abfallzeit,
Pausenzeit
DIN 40839
Emulierte KFZ-Motorstartkurve nach DIN 40839 / EN ISO 7637, unterteilt in 5 Kurvensegmente
(Sequenzpunkte) mit jeweils Startspannung, Endspannung und Zeit
Arbiträr
Generierung eines Ablaufs von bis zu 99 beliebig konfigurierbaren Kurvenpunkten mit jeweils
Startwert (AC/DC), Endwert (AC/DC), Startfrequenz, Endfrequenz, Phasenwinkel und Dauer
Rampe
Generierung einer linear ansteigenden oder abfallenden Rampe mit Startwert, Endwert, Zeit
vor und nach der Rampe
XY-Tabelle
XY-Generator, von USB-Stick ladbare Stromkurve (Tabelle, CSV)
PV-Tabelle (PS)
Funktionen zur Simulation von Solarpaneelen (PV-Funktion) oder Brennstoffzellen (FC-Funk-
PV EN50530
tion), mit Berechnung anhand von Parametern (auch nach DIN EN 50530)
FC-Tabelle (PS)
Batterietest
Batterieladung und -entladung mit konstantem oder gepulstem Strom, sowie Zeit-, Ah- und
Wh-Messung
MPP-Tracking
Simulation des Lastverhaltens eines Solarwechselrichters an einer typischen Quelle (z. B. So-
larpaneel) und dessen sog. Tracking-Funktion beim Finden des Maximum Power Point (MPP)
3.11.2
Allgemeines
3.11.2.1
Einschränkungen
Der Funktionsgenerator, egal ob manuelle Bedienung oder Fernsteuerung, ist nicht verfügbar, wenn der Wider-
standsmodus (auch „R-Modus" genannt bzw. in der Fernsteuerung „UIR") aktiviert wurde.
3.11.2.2
Aufbau
Das Gerät bietet einen eingebauten Funktionsgenerator, ist in seiner Gesamtheit aber kein Hochleistungs-
Funktionsgenerator und darf nicht als solcher betrachtet werden. Die Leistungsstufen sind dem Generator nur
nachgeschaltet. Dabei bleiben vor Allem im Quelle-Betrieb die typischen Eigenschaften von Spannung und Strom
in Bezug auf Anstiegszeiten und Kondensatorentladung erhalten. Während der FG bei einer Sinusfunktion in der
Lage ist 10000 Hz zu generieren, wird das Gerät, wenn als Quelle betrieben, dem niemals 1:1 folgen können. Bei
Senke-Betrieb ist es ähnlich, aber grundsätzlich besser, weil hier der Strom im Vordergrund steht.

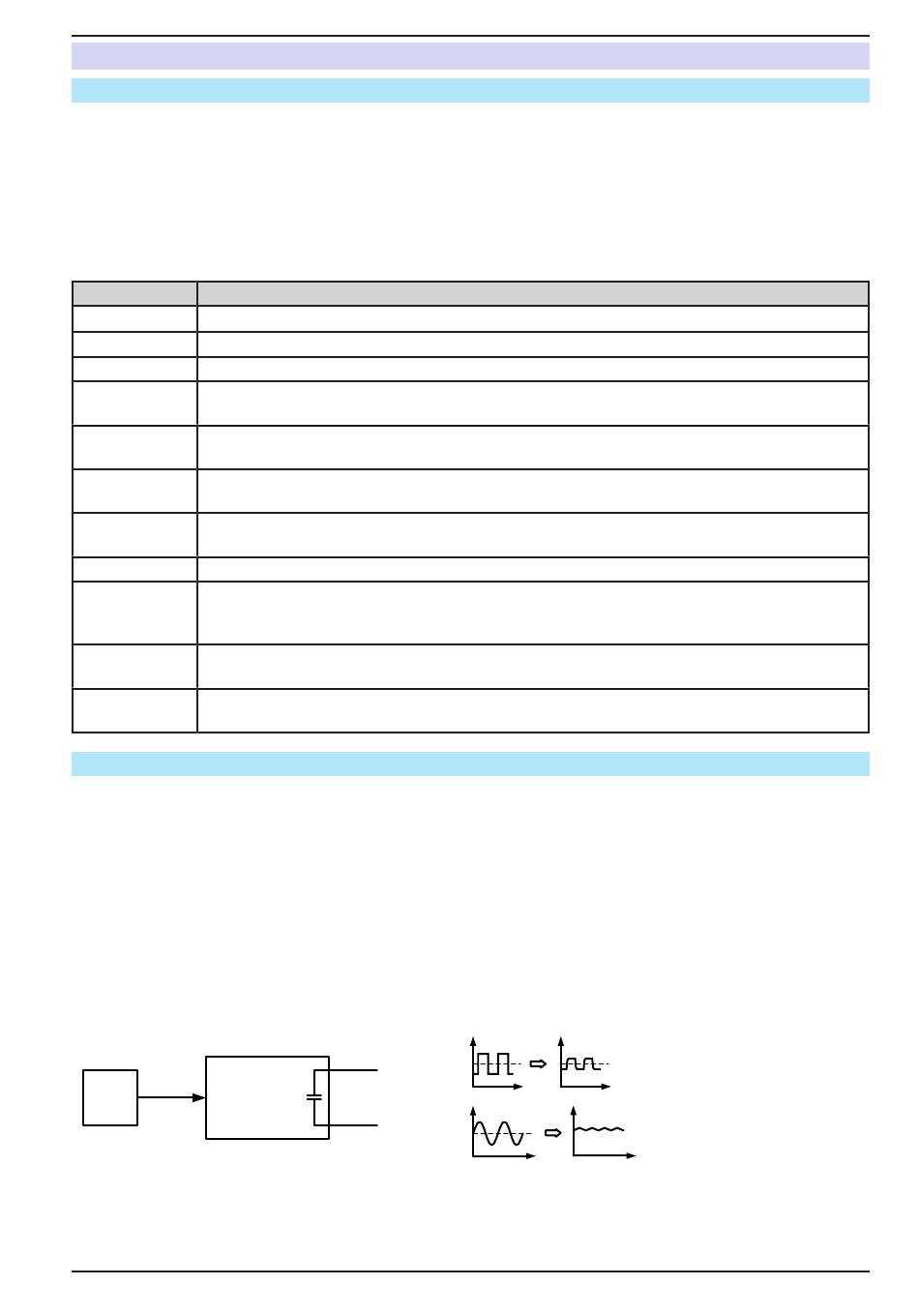

Verdeutlichung:
FG
PSB
Der am DC-Anschluß resultierende Kurvenverlauf hängt dabei stark von Frequenz bzw. Periode, generierter Signal-
form, Amplitude und Gerätemodell ab. Die Auswirkungen der Leistungsstufen können nur teilweise kompensiert
werden. Im Quelle-Betrieb und bei dynamischer Spannungserzeugung, auf welche die Kapazitäten den größten
Einfluß haben, kann eine zusätzliche Last am DC-Anschluß zu geringeren Anstiegs- und Abfallzeiten der Spannung
führen. Diese Modifikation wirkt sich positiv auf periodisch wiederholte Funktionen, wie Rechteck oder Sinus, aus.
